Multitron - Manuel d'opération

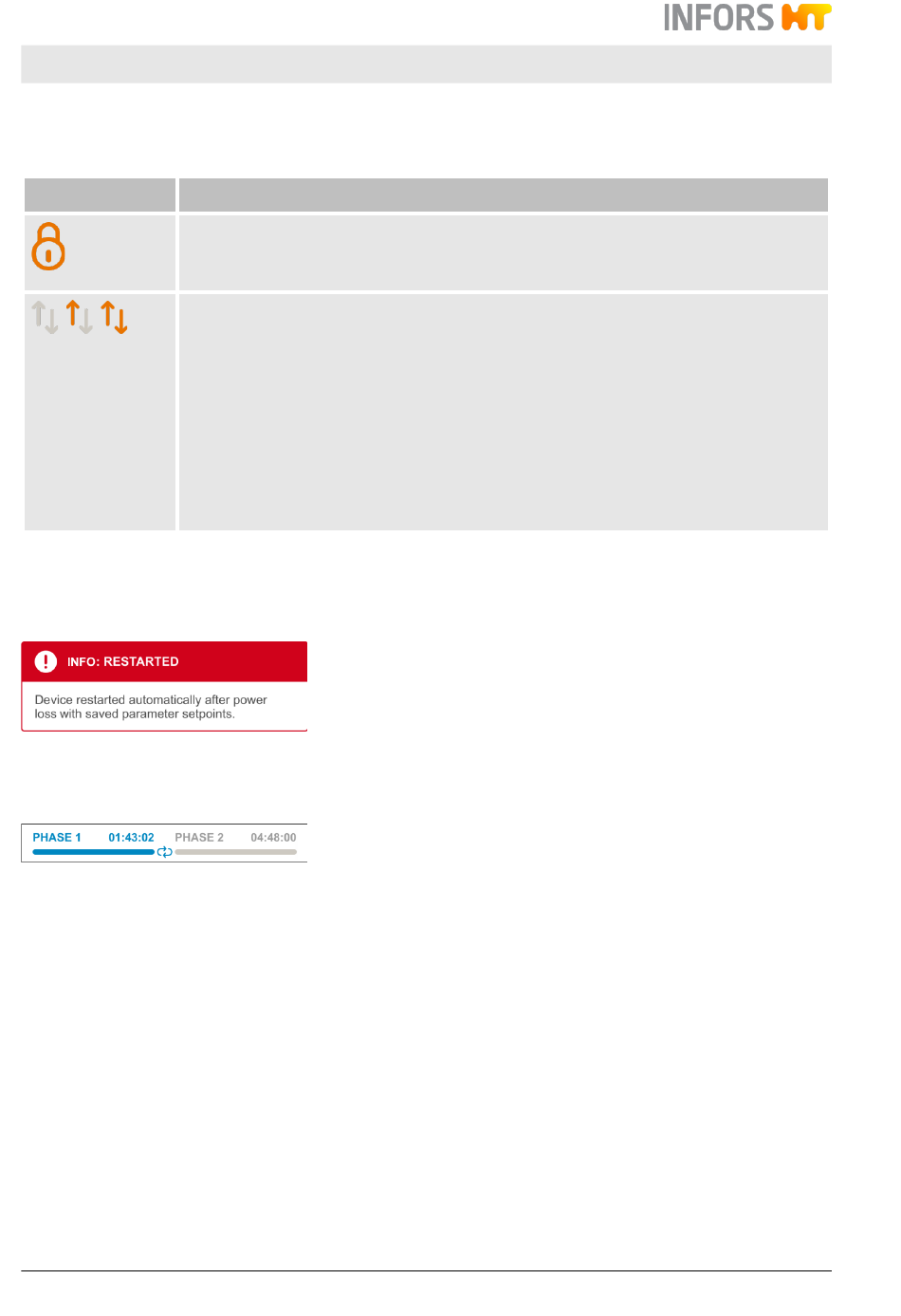

Vue d'ensemble de l'appareil
Affichages d'état
Symbole
Signification
Le panneau de commande est bloqué par un code PIN. En cas de tentative d'effectuer un
réglage, un message invite à saisir le code PIN. Une fois le code PIN correctement saisi, le
symbole disparaît.
L'appareil est connecté à un logiciel externe (p. ex. eve
■
■
■
Pour des informations plus détaillées, voir ⮫ « Ethernet connection » à la page 95.
Affichages d'alarme, d'erreur et
d'avertissement
Affichages de la minuterie
Page 18 de 144
Les deux flèches sont grisées : La connexion au logiciel est établie (l'IP est connue),
mais il n'y a pas de communication.
La flèche vers le haut est orange, la flèche vers le bas est grisée : Le logiciel lit des
valeurs, mais ne peut pas envoyer de valeurs de consigne. L'appareil est en mode
« Read only »
Les deux flèches sont orange : Le logiciel lit des valeurs et peut envoyer de valeurs de
consigne. L'appareil est en mode « Read & write »
Sous les affichages de paramètres se trouve un champ séparé dans
lequel les alarmes ainsi que les messages d'erreur sont affichés dans
des boîtes d'information rouges. Les boîtes d'information décrivent
l'alarme ou l'erreur (⮫ Chapitre 8 « Dépannage » à la page 100).
Si la minuterie est active, les deux phases ainsi que la durée des
phases sont affichées en bas de l'écran (⮫ Chapitre 7.4.1 « Minuterie »
à la page 83).
).
®
27.05.2024
