Multitron - Manuel d'opération
Données techniques
Kopiervorlagen diverse
Kopiervorlagen diverse
12.2

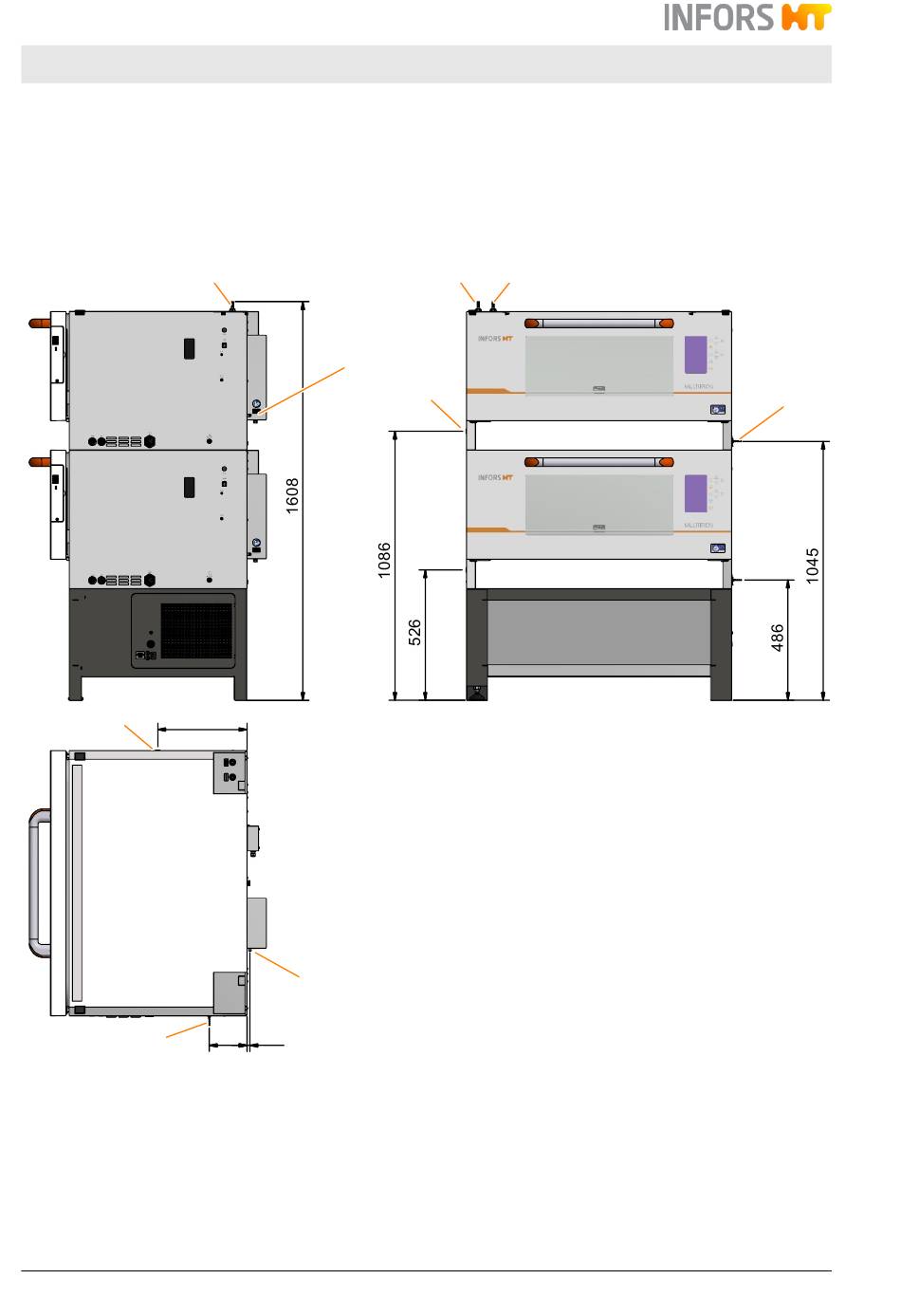

Raccordements et interfaces
Deux appareils empilés avec socle
haut
Kopiervorlagen diverse
Kopiervorlage Bilderrahmen
Kopiervorlage Bilderrahmen
Kopiervorlage Bilderrahmen
4
5
1
Entrée liquide de refroidissement (tétine pour tuyau DN10) / max. 4,0 bars
2
Sortie liquide de refroidissement (tétine pour tuyau DN10) / sans pression
3
Entrée eau déminéralisée (UNF 1/4-28 pour tuyaux 1/8") / max. 2,0 bars
4
Évacuation (filetage intérieur G1/4")
5
Entrée CO
(tétine pour tuyau DN04) / 0,4 bars à 0,6 bars
2
Page 122 de 144
Note : Les valeurs indiquées s'appliquent à la version 230 V. Le socle
de la version 115 V est légèrement plus basse (406 mm au lieu de
450 mm).
1/2
4. C oolant in (M ale adapt or NW 1 0)
5. C oolant out (M ale adapt or NW 1 0)
E lect rical power supply:
230 V, 7.2 A, 50 - 60 Hz
1 1 5 V, 1 4.4 A, 60 Hz
360
3
152
12
Kopiervorlagen diverse
1
2
3
4
Kopiervorlage Bilderrahmen
5
27.05.2024
