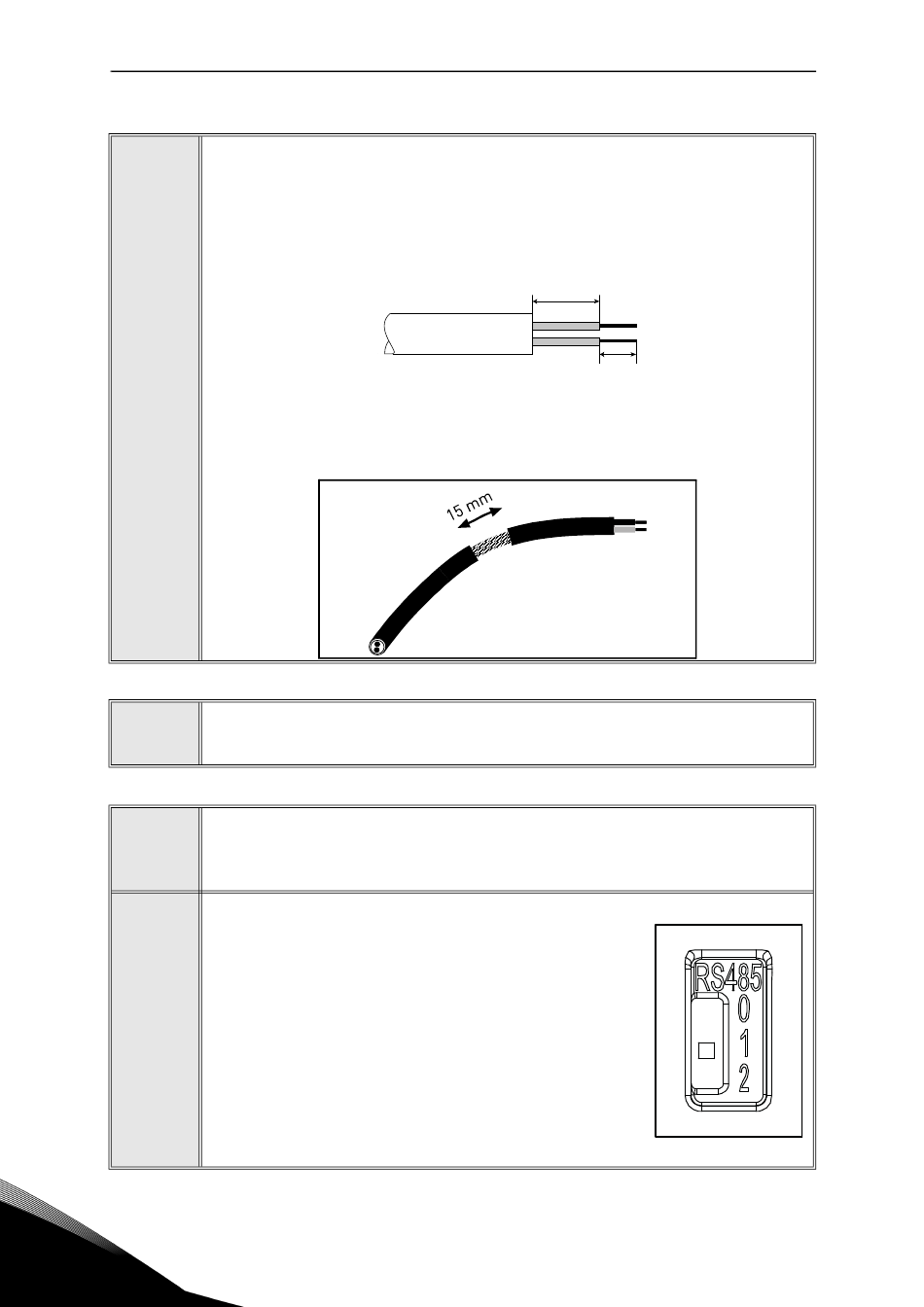

5.2.2 Préparation en vue d'une utilisation à travers RS485
Dénuder le câble RS485 sur 15mm environ (voir spécifications dans le page 44).
Penser à procéder de la sorte pour les deux câbles du bus (à l'exception du der-
nier appareillage).
Ne laisser pas plus de 10mm de câble en dehors de la borne et dénuder les
câbles sur environ 5mm pour les insérer dans les bornes. Voir image ci-dessous.
1
Dénuder également le câble à une bonne distance de la borne telle pour per-
mettre de le fixer au châssis avec le collier de mise à la terre. Dénuder le câble
sur 15 mm au maximum. Ne pas dénuder le blindage en aluminium du câble !
Connecter ensuite le câble aux bornes correspondantes sur le bornier de base
2
du convertisseur de fréquence Vacon 100 X A, bornes A et B (A = négatif, B =
positif). Voir Figure 28
À l'aide du collier de serrage du câble fourni avec le convertisseur de fréquence,
mettre à la terre le blindage du câble RS485 en le reliant au châssis du conver-
3
tisseur de fréquence.
Si le convertisseur de fréquence Vacon 100X est le der-
nier appareillage sur le bus, la terminaison du bus doit
être connectée. Localiser les interrupteurs DIP situés au
dessus du module de commande (voir Figure 25) et tour-
ner l'interrupteur le plus à droite en position « 1 ». Une
polarisation est intégrée à la résistance de terminaison.
4
Voir également l'étape 6.
5
Module de commande
10
5
