Installation vacon • 22
3.3 Installation
Le convertisseur de fréquence est composé de deux éléments principaux :
1. La boîte de raccordement qui inclut les bornes de puissance et la carte de commande avec
les bornes de commande et
2. l'unité de puissance intégrant l'électronique de puissance.
Pour installer le convertisseur de fréquence, les deux parties doivent être séparées. La boîte
de raccordement est à fixer en premier lieu avant d'effectuer le câblage. Ensuite, l'unité de
puissance est à brancher sur la boîte de raccordement et à fixer à l'aide de 4 (MM4 et MM6) ou
6 (MM5) vis supérieures de l'unité de puissance (voir Figure 14.). Afin de garantir la protection
IP spécifiée, le couple de serrage recommandé est 2-3 Nm. Les vis sont à serrer en mode dia-
gonal.

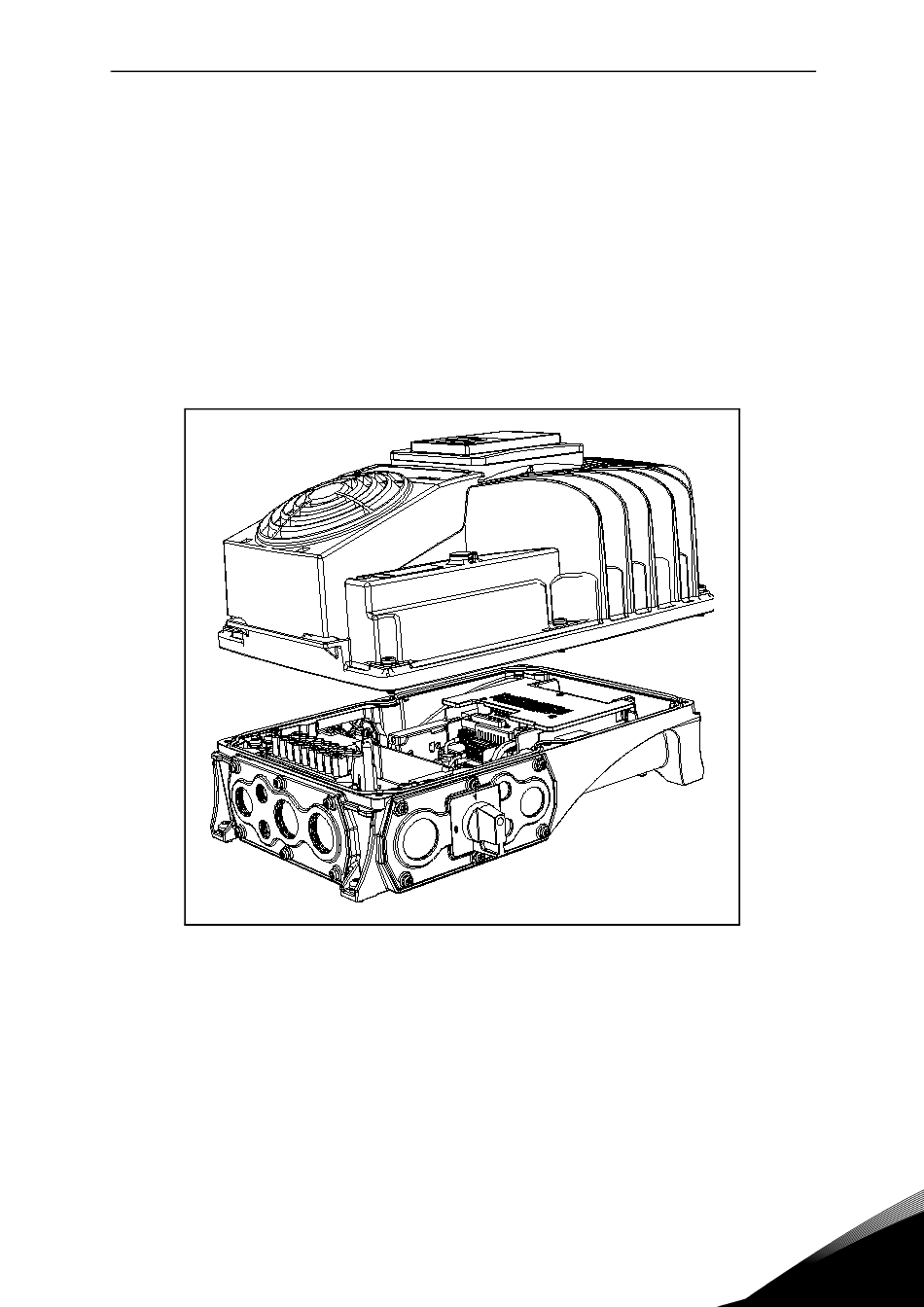

Figure 14. Séparation des modules (exemple MM5).
