vacon • 27
*Mise à la terre du blindage à 360º avec presse-étoupe à l'extrémité du moteur néces-
saire pour la classe CEM C2.
4 = Câble protégé par un blindage faible impédance compact (JAMAK, SAB/ÖZCuY-O ou
similaire).
REMARQUE : Les exigences CEM sont atteintes lorsque la fréquence de découpage est réglée
à sa valeur d'usine par défaut (tous châssis).
REMARQUE : Si un interrupteur de sécurité est connecté, la protection CEM doit être assurée
sur l'ensemble du câblage.
4.1 Disjoncteur
Débrancher le convertisseur de fréquence via un disjoncteur externe. Prévoir un pouvoir de
séparation/consignation entre les bornes de raccordement du réseau et de l'alimentation.
Lors de la connexion des bornes d'entrée à l'alimentation à l'aide d'un disjoncteur, noter qu'il
sera de type B ou C et d'une capacité de 1,5 à 2 fois celle du courant nominal de l'inverseur
(voir Tableau 18 et Tableau 19).
4.2 Normes de câblage UL
Pour satisfaire les réglementations UL (Underwriters Laboratories), utiliser un câble en cuivre
homologué UL d'une résistance thermique minimale de +60/75°C. Utiliser uniquement du fil
de classe 1.
Les unités peuvent être utilisées sur un circuit en mesure de fournir au maximum 100 000 am-
pères rms symétriques et 600 V CA.
4

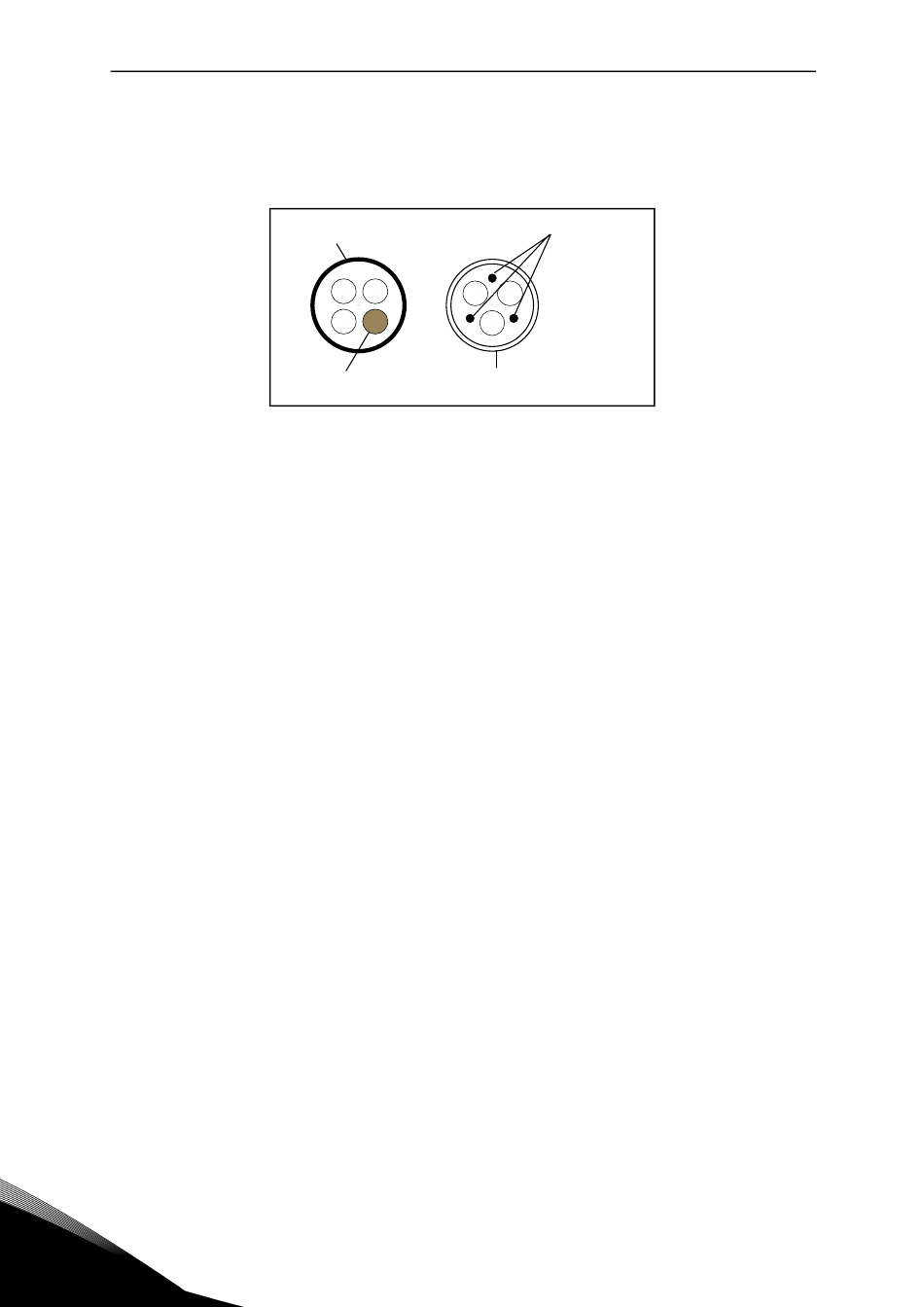

Blindage
Conducteur PE
et blindage
Figure 17.
Câblage de puissance
Conducteur PE
et blindage
Blindage
