Câblage de puissance
4. C
ÂBLAGE DE PUISSANCE
Les câbles du réseau sont branchés aux bornes L1, L2 et L3 et les câbles moteur aux bornes
marquées U, V et W. Voir raccordement principal, Figure 16. Voir également Tableau 7 pour les
recommandations de câbles en fonction des différentes classes CEM.
L1
L2
L3

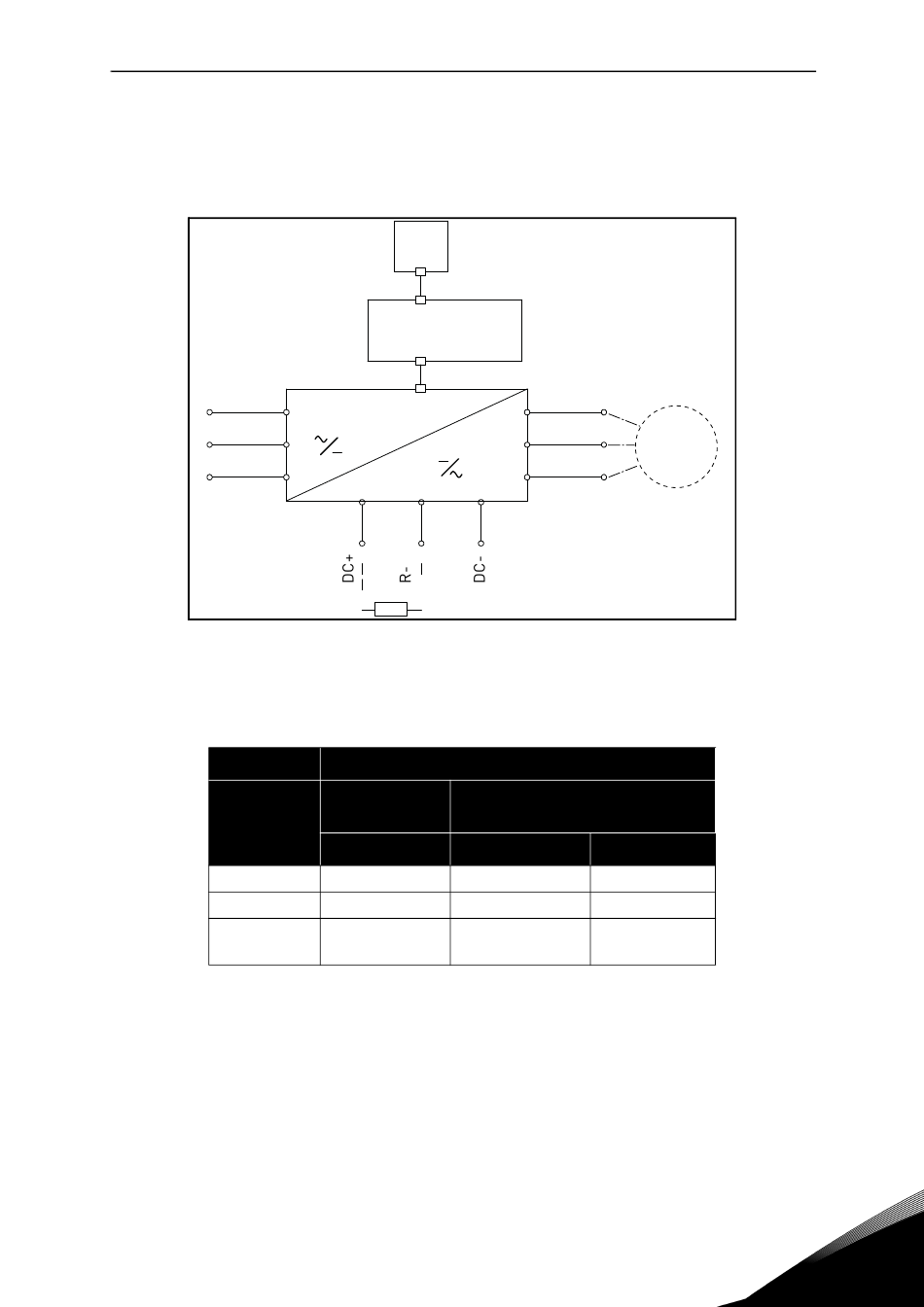

Figure 16. Schéma de raccordement principal.
Utiliser des câbles offrant une résistance thermique adaptée aux exigences de l'installation.
Les câbles et les fusibles sont à dimensionner conformément à l'intensité de SORTIE nominale
du convertisseur de fréquence indiquée sur la plaque signalétique.
Type de câble
Câble réseau
Câble moteur
Câble de
commande
Tableau 7. Types de câble requis pour satisfaire les normes.
1 = Câble de puissance pour installation fixe et tension du réseau appropriée. Blindage
facultatif. (Modèle MCMK ou similaire recommandé).
2 = Câble de puissance symétrique avec fil coaxial de protection et pour tension du réseau
appropriée. (Modèle MCMK ou similaire recommandé). Voir Figure 17.
3 = Câble de puissance symétrique à blindage faible impédance compact et pour tension du
réseau appropriée. Modèle MCCMK, EMCMK ou similaire recommandé ; impédance de
transfert recommandée pour le câble (1...30MHz) max. 100 mOhm/m]. Voir Figure 17.
Service d'assistance : trouvez le service d'assistance Vacon le plus proche sur www.vacon.com
Panneau
opérateur
Commande
Modu le de pui ssance
Classes CEM
er
1
environnement
Classe C2 Classe C3
1
3*
4
U/T1
V/T2
M
W/T3
ème
2 environnement
Classe C4
1 1
2 2
4 4
