vacon • 41 Module de commande
5.1.7 Terminaison du bus de connexion RS485
L'interrupteur DIP est associé à la connexion RS485. On l'utilise pour la terminaison du bus.
La terminaison du bus est à établir sur le premier et le dernier appareillage raccordés sur le
réseau. L'interrupteur en position « 0 » signifie que la résistance de terminaison de 120 ohms
est raccordée et que la terminaison du bus a été effectuée. L'interrupteur en position « 1 » si-
gnifie qu'une résistance de rappel au niveau haut et une résistance de rappel au niveau bas de
10 kOhms ont été branchées en vue de la polarisation. L'interrupteur en position « 2 » signifie
qu'aucune résistance de terminaison ou de polarisation n'est branchée. La valeur d'usine est
2. Voir Figure 27.

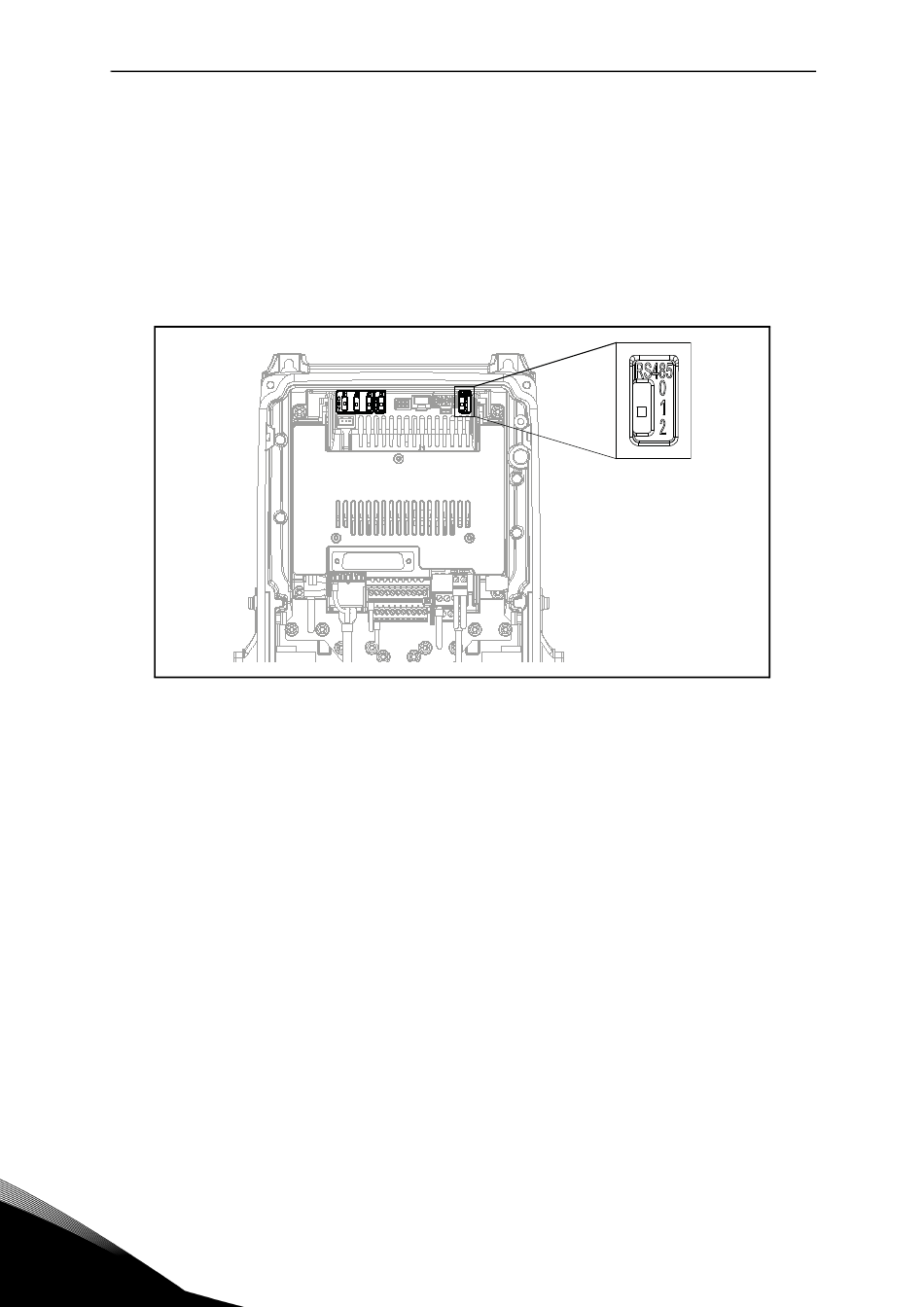

Figure 27. Interrupteur DIP RS485.
