Le dialogue « Write Values » est affiché avec les deux
paramètres « Device.Description » et « Device.Loca-
tion ».

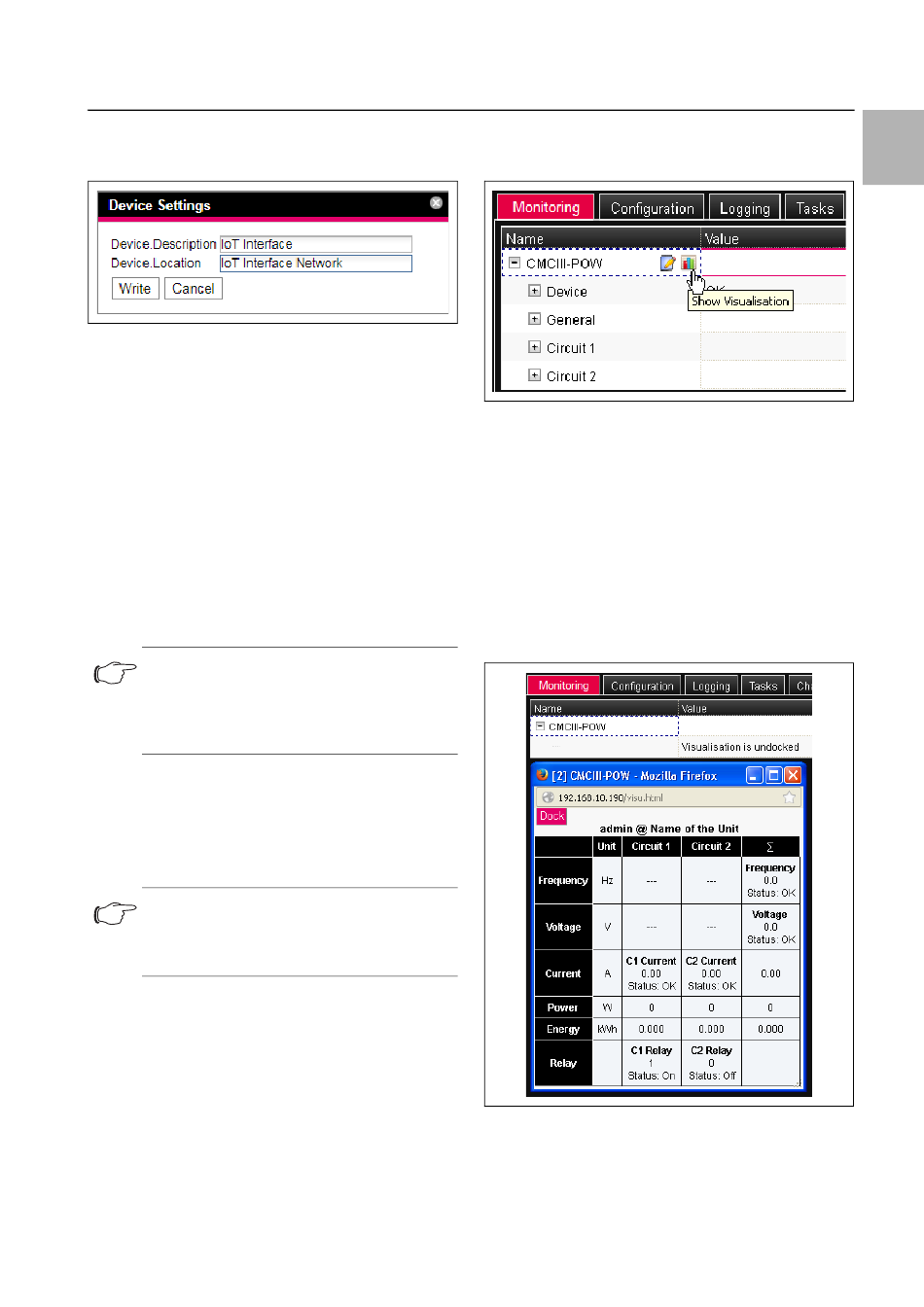

Fig. 27 :
dialogue « Write Values » avec plusieurs paramètres
Enregistrer les valeurs modifiées pour tous les para-
mètres souhaités.
Valider vos saisies en cliquant sur le bouton de com-
mande Write.
Le dialogue est fermé.
Élargir l'élément « Device » en cliquant sur le signe
« Plus » devant cet élément.
Toutes les valeurs modifiées sont maintenant affichées
ici.
Tous les paramètres qui peuvent être modifiés sous le
niveau sélectionné précédemment sont affichés dans le
dialogue « Write Values ». Cliquer sur le symbole « Edit »
dans le niveau supérieur « Interface IoT » pour afficher
tous les paramètres qui peuvent être modifiés pour l'en-
semble du composant.
Remarque :
un message de défaut est affiché si un
nombre trop élevé de variables doit être mo-
difié. Dans ce cas il faut commuter dans le ni-
veau directement inférieur.
8.2.7
Fonction Undock
Une vue d'ensemble graphique est affichée sur la page
Internet de l'interface IoT pour certains capteurs,
comme p. ex. la Power Unit. Cette vue d'ensemble peut
être transférée par la fenêtre actuelle du navigateur et
être affichée dans une propre fenêtre.
Remarque :
la fonction Undock n'est pas disponible
pour Internet Explorer. Le bouton de com-
mande manque ici.
Dans le domaine de navigation, sélectionner le cap-
teur correspondant, p. ex. « CMCIII-POW ».
Sélectionner l'onglet Monitoring dans la partie droite
de la page écran.
Ouvrir l'élément correspondant, p. ex. « CMCIII-
POW », en cliquant sur le signe « Plus » devant l'élé-
ment.
Commuter ensuite tout d'abord sur la représentation
graphique lorsque les éléments subordonnés « De-
vice », « General », etc. sont affichés après la sélection
du niveau « CMCIII-POW ».
Interface IoT Rittal
Cliquer sur le symbole « Graphique » coloré derrière
l'élément « CMCIII-POW » sous forme de diagramme
stylisé (fig. 28).
Fig. 28 :
symbole « Graphique »
L'affichage commute dans la représentation gra-
phique.
Dans la représentation graphique, cliquer sur le bou-
ton de commande Undock.
La fenêtre de la Power Unit est transférée par la page
Internet de l'interface IoT et le message « Visualisation
is undocked » est affiché dans la fenêtre principale.
La fenêtre transférée peut être déplacée et sa taille peut
être modifiée indépendamment de la fenêtre avec la
page Internet de l'interface IoT. Cette fonction peut être
utilisée pour plusieurs capteurs et il est ainsi possible de
créer une vue d'ensemble complète à l'écran du PC.
Fig. 29 :
fenêtre transférée de la Power Unit
Dans la fenêtre spécifique, cliquer sur le bouton de
commande Dock ou fermer tout simplement la fe-
nêtre pour afficher à nouveau la vue d'ensemble dans
la fenêtre principale.
8 Utilisation
29
FR
