2.11 CIRCUIT 11 : uniquement ECS
Le circuit produit uniquement de l'eau chaude sanitaire.
Si on dispose d'une entrée exclusivement numérique, il est possible de gérer le circuit
sanitaire uniquement avec le DDC, en utilisant les entrées R-W du Tableau de contrôle
numérique. Pour gérer une entrée analogique, utiliser l'interface RB100.
2.11.1 Schéma de branchement hydraulique

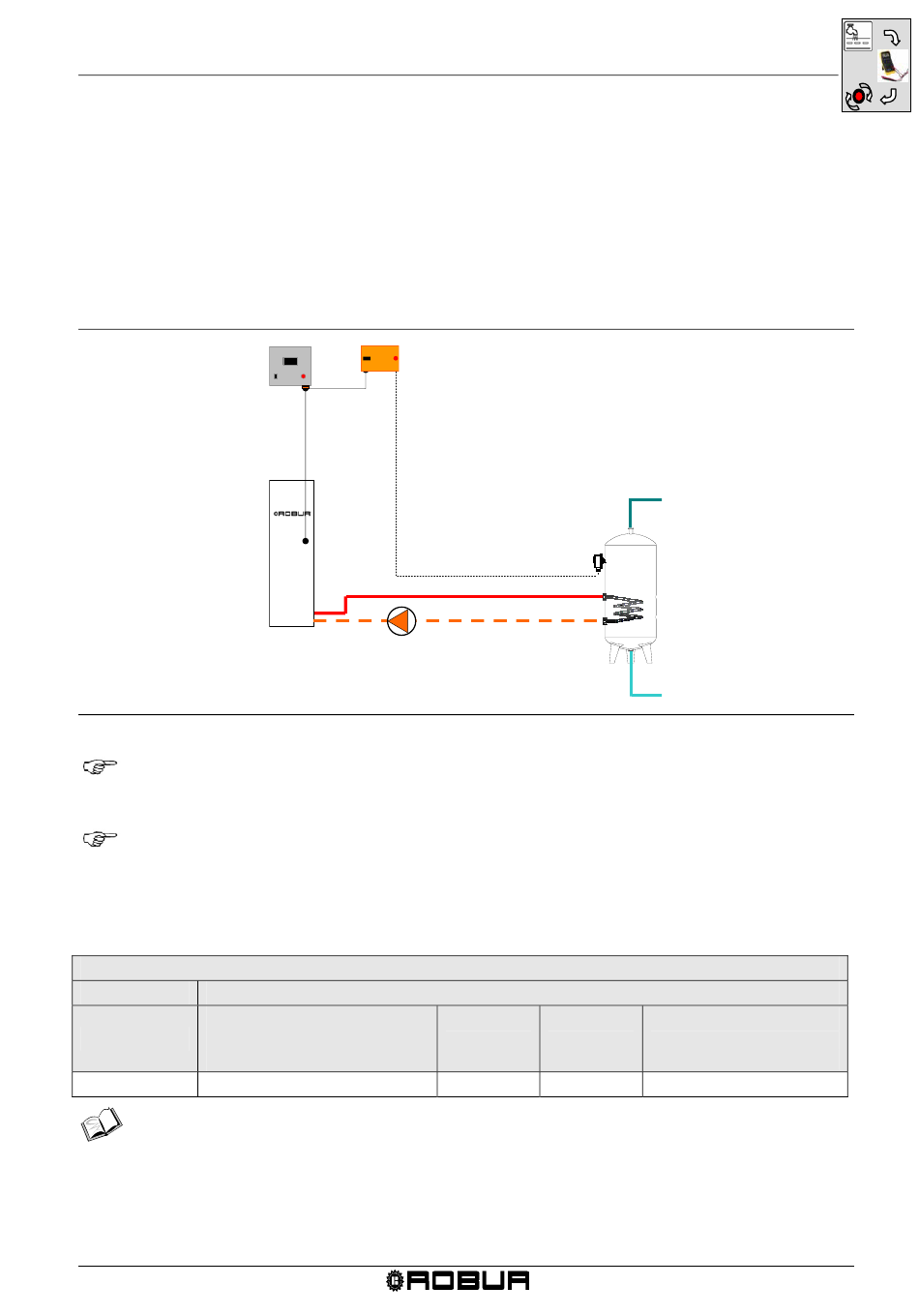

Figure 14 Schéma de branchement hydraulique
Ce type d'installation peut intégrer une ou plusieurs unités ACF fonctionnant sur
un circuit indépendant. Dans ce cas, le circuit comporte 4 tubes (configurer aussi
le service froid).
Pour les branchements électriques à réaliser sur la RB100 se référer au
paragraphe 2.12 en page 37.
2.11.2 Configuration cartes unité
UNITE
(COMUNICATION AVEC LE DDC)
A
Pour le paramétrage se référer au manuel d'utilisation de l'unité.
Éd 02/2011
RB100
DDC
AY
unité A
PARAMÈTRES A SAISIR POUR LE CIRCUIT ILLUSTRE SUR LA FIGURE 14
REGLAGE DES PARAMETRES S60
40
CODE CARTE
000
Chapitre CIRCUITS AVEC ECS
T
s
60
150
ID CIRCUIT
ID CIRCUIT
FROID
CHAUD
---
0
172
GROUPE DE REFERENCE
(0:BASE ⁄⁄ 1:SEPARABLE)
1
35
