« Livret d'application RB100
Pour le paramétrage, se référer au manuel d'utilisation et de programmation
du Tableau de contrôle numérique.
RYWa
1 2 3 4 5 6

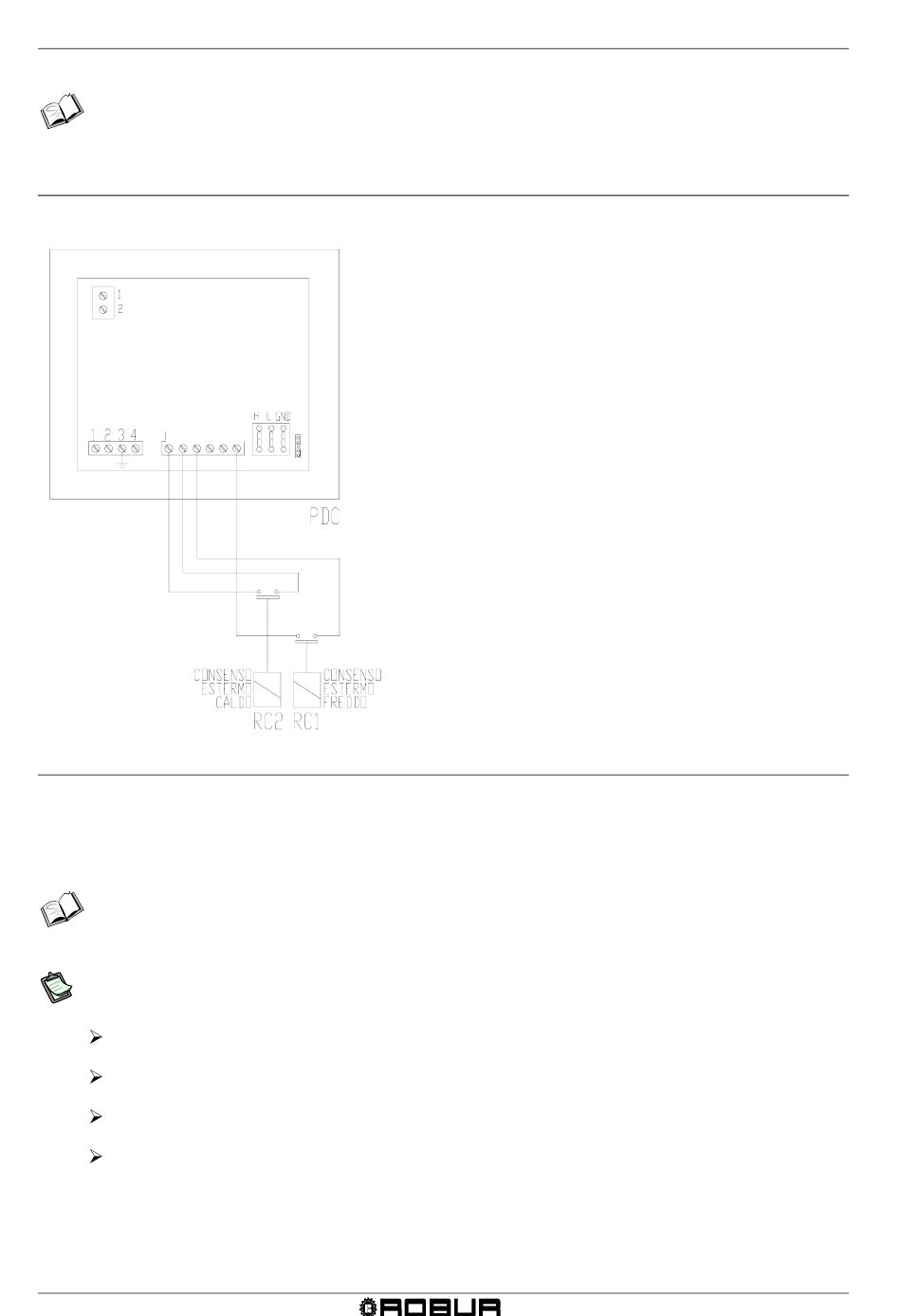

Exemple de branchement pour le mode RYWa
Figure 2
Avec cette configuration, la commutation du mode climatisation en mode chauffage et vice-
versa est commandée automatiquement par la fermeture de l'autorisation sélectionnée.
Pour le paramétrage, se référer au manuel d'utilisation et de programmation
du Tableau de contrôle numérique.
Dans les deux applications proposées, il faut paramétrer les valeurs suivantes :
point de consigne par défaut ;
différentiel ;
nombre d'étages ;
plages eau Générales (et/ou Partielles) si nécessaire.
2
LÉGENDE
Contacts relai circuit de climatisation (non livré en série)
RC1
Contacts relai circuit de chauffage (non livré en série)
RC2
(24 Vca)
borne 1
R
(autorisation circ. Chauff.)
borne 2
W
(autorisation circ. Clim.)
borne 3
Y
(0 Vca)
borne 4
0
Ne pas connecter
borne 5
NA
(24 Vca)
borne 6
R
®
Éd 02/2011
