« Livret d'application RB100
2.6 CIRCUIT 6 : chauffage et climatisation (2 tubes) avec
ECS Séparable
Le circuit assure la production non simultanée d'eau chaude et d'eau froide pour
le chauffage et la climatisation. Le circuit produit aussi de l'eau chaude sanitaire
(ECS Séparable). Dans ce type de circuit, l'hiver, une partie des unités de chauffage
(unités appartenant au « groupe Séparable ») est séparée du circuit (par des vannes
à trois voies motorisées) et dédiée à la production d'eau chaude sanitaire. Ce système
permet d'intégrer les unités de chauffage au groupe Séparable en l'absence de
demande ECS. L'été, les unités du groupe Séparable produisent uniquement de
l'eau chaude sanitaire ; elles restent « séparées » du circuit de climatisation.

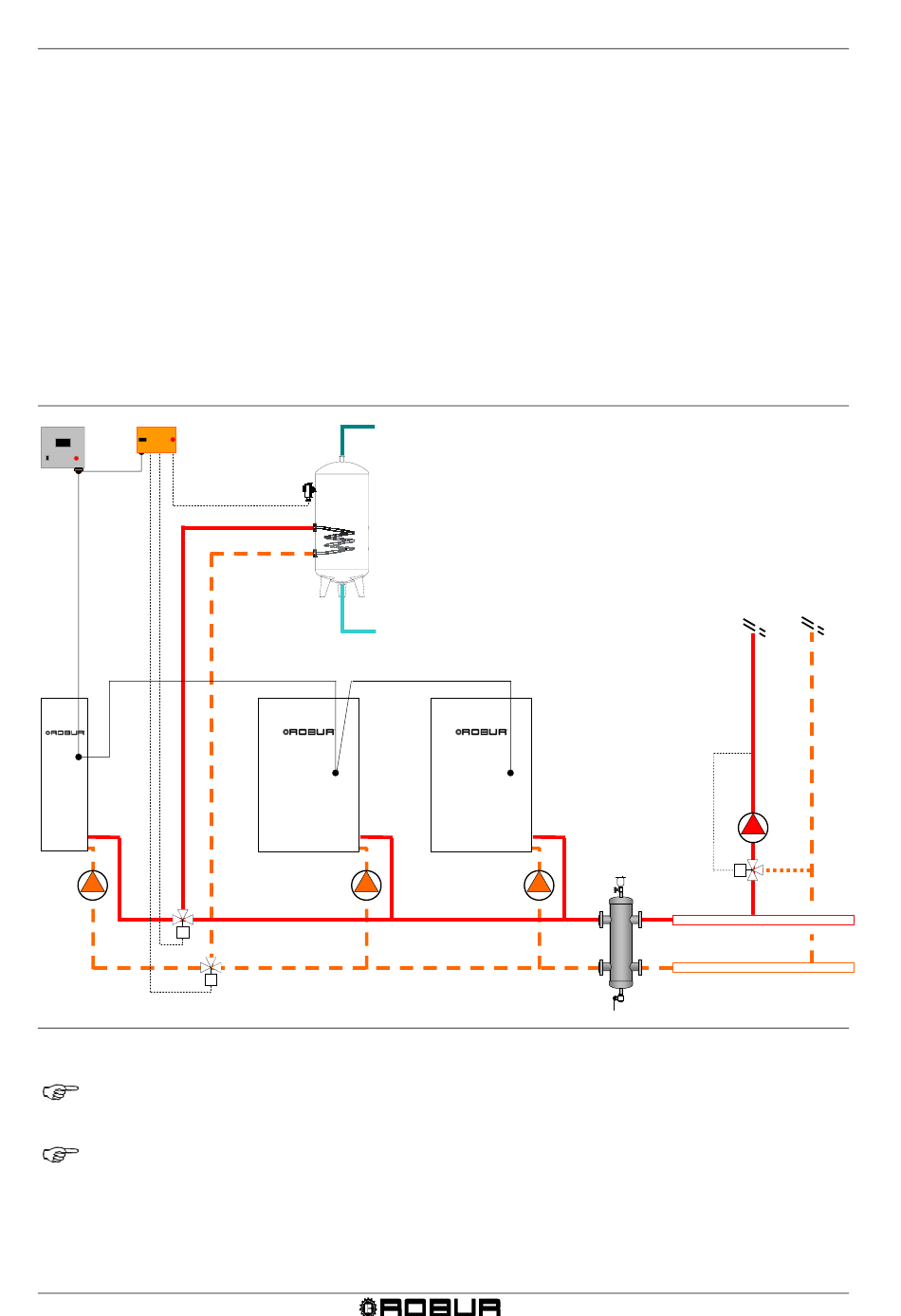

2.6.1 Schéma de branchement hydraulique
RB100
DDC
AY
unité A
VD
1
Schéma de branchement hydraulique
Figure 9
Pour les branchements électriques à réaliser sur la RB100 se référer au
paragraphe 2.12 en page 37.
Pour les caractéristiques des vannes de dérivation, se référer au paragraphe
1.3 en page 4.
20
T
s
GAHP
AR
unité B
VD
2
GAHP
AR
unité C
®
Éd 02/2011
