2.5 CIRCUIT 5 : chauffage avec ECS Base et ECS Séparée
Le circuit produit de l'eau chaude pour le chauffage et de l'eau chaude sanitaire avec les
mêmes unités : chauffage (ECS Base) ; eau chaude sanitaire (ECS Séparée). Le système
préchauffe l'eau chaude sanitaire (ECS Base) avec les unités du chauffage. Dans ce type
d'installation le circuit « ECS Séparée » est physiquement séparé du reste du circuit et
fonctionne de façon indépendante pour répondre aux demandes qu'il reçoit.
2.5.1 Schéma de branchement hydraulique
RB100
DDC
T
s
AY
unité A

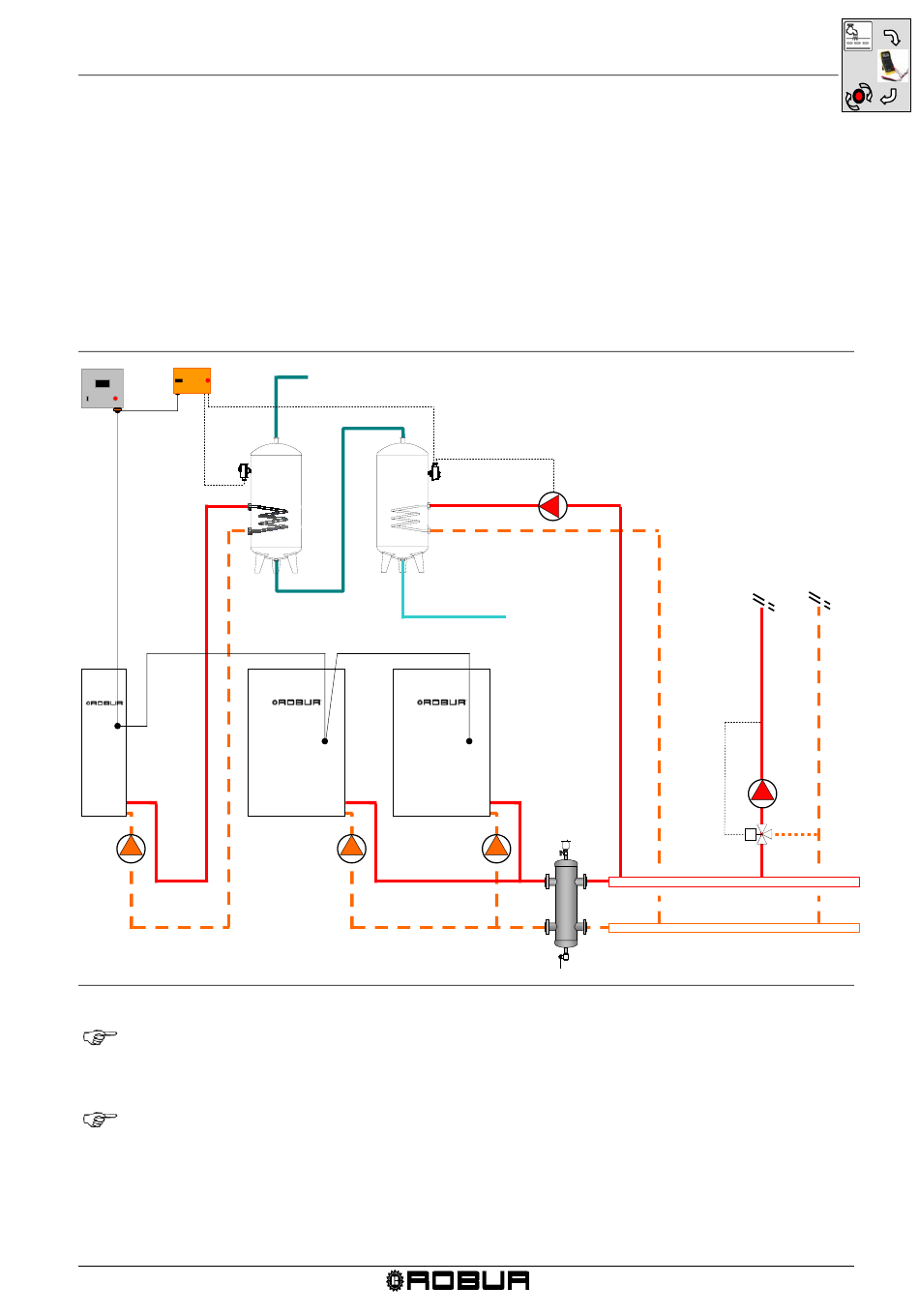

Schéma de branchement hydraulique
Figure 8
Ce type d'installation peut intégrer une ou plusieurs unités ACF fonctionnant sur un
circuit indépendant. Dans ce cas, le circuit comporte 4 tubes (configurer aussi le
service froid).
Pour les branchements électriques à réaliser sur la RB100 se référer au
paragraphe 2.12 en page 37.
Éd 02/2011
E.C.S.
T
b
PRÉCHAUFFAGE
GAHP
GAHP
A
A
unité B
unité C
Chapitre CIRCUITS AVEC ECS
RÉSEAU DE
DISTRIBUTION
17
