1.2 Commuter de chaud sur froid (et vice-versa) avec une entrée
analogique
Avec un circuit équipé d'entrées chaud et froid analogiques, compte tenu de l'impossibilité
d'inverser le mode de fonctionnement du circuit sur demande de la RB100, on peut
réaliser un branchement comme celui qui est illustré sur la Figure 3: il permet d'inverser le
circuit de chaud vers froid (et vice-versa) en intervenant uniquement sur le sélecteur S1.
La RB100 reçoit uniquement des entrées analogiques qu'elle utilise pour envoyer au
DDC le point de consigne de service.
Dans ce cas spécifique
fermeture contact 1-3 : fonctionnement en mode climatisation (R-Y) ;
fermeture contact 1-2 : fonctionnement en mode chauffage (R-W).

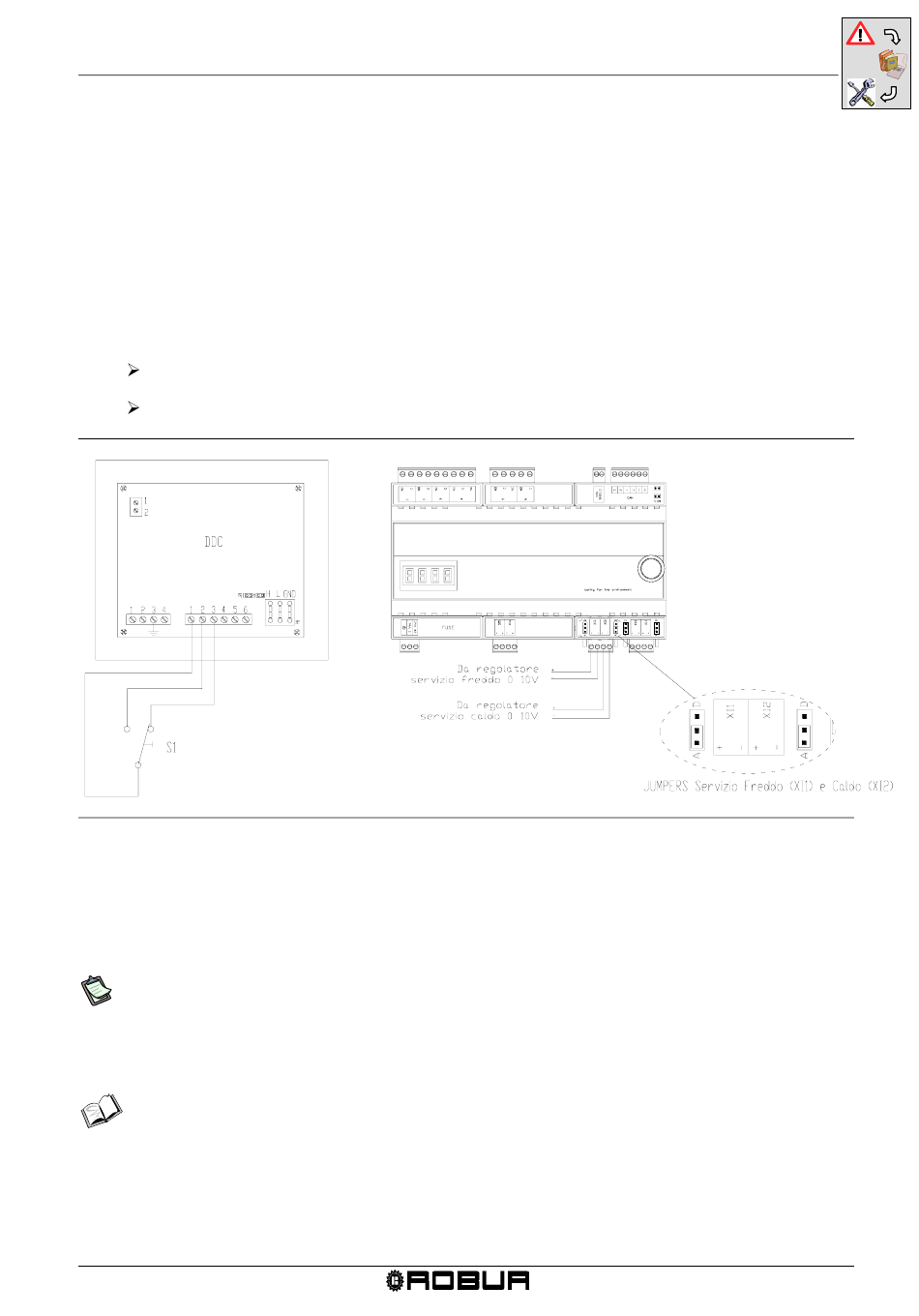

Exemple de branchement au DDC pour la commutation du circuit avec entrée analogique venant de la
Figure 3
RB100
Avec ce type d'application, il faut programmer le mode de fonctionnement « Autorisations
extérieures » sur le DDC et configurer les services chaud et froid sur la RB100 comme
entrées analogiques en positionnant correctement les fils de liaison de chaque service
(voir ANNEXE en page 51).
Il est possible d'utiliser cette application en même temps que les services ECS.
Par exemple : sur un circuit comme celui qui est illustré sur la Figure 10 page 23 on
peut configurer les services chaud et froid (chauffage/climatisation) comme indiqué
plus haut (Figure 3) et les services ECS numériques (par forcément analogiques).
Pour le paramétrage, se référer au manuel d'utilisation de l'interface RB100.
Éd 02/2011
Chapitre INFORMATIONS GÉNÉRALES
RB100
R O B U R B O X
24V~ (±20%) 10VA
50/60Hz
1,2,3,4,5,6: 250V~4(3)A
IP20
÷
÷
3
