2.9 CIRCUIT 9 : chauffage et climatisation (2 tubes) avec ECS Base
et ECS Séparée
Le circuit assure la production non simultanée d'eau chaude et d'eau froide pour le
chauffage et la climatisation. Avec ce type de circuit, hiver comme été, le système
produit de I'eau chaude sanitaire avec les unités appartenant au « groupe Séparable ».
Dans ce type d'installation, le circuit chaud/froid et le circuit d'eau chaude sanitaire sont
physiquement séparés et fonctionnement de façon indépendante pour répondre aux
demandes qu'ils reçoivent. Pendant le fonctionnement en mode chauffage, il est
également possible de produire de l'eau chaude sanitaire avec les unités de chauffage
(ECS Base), ce qui n'est pas possible quand le circuit est en mode climatisation.

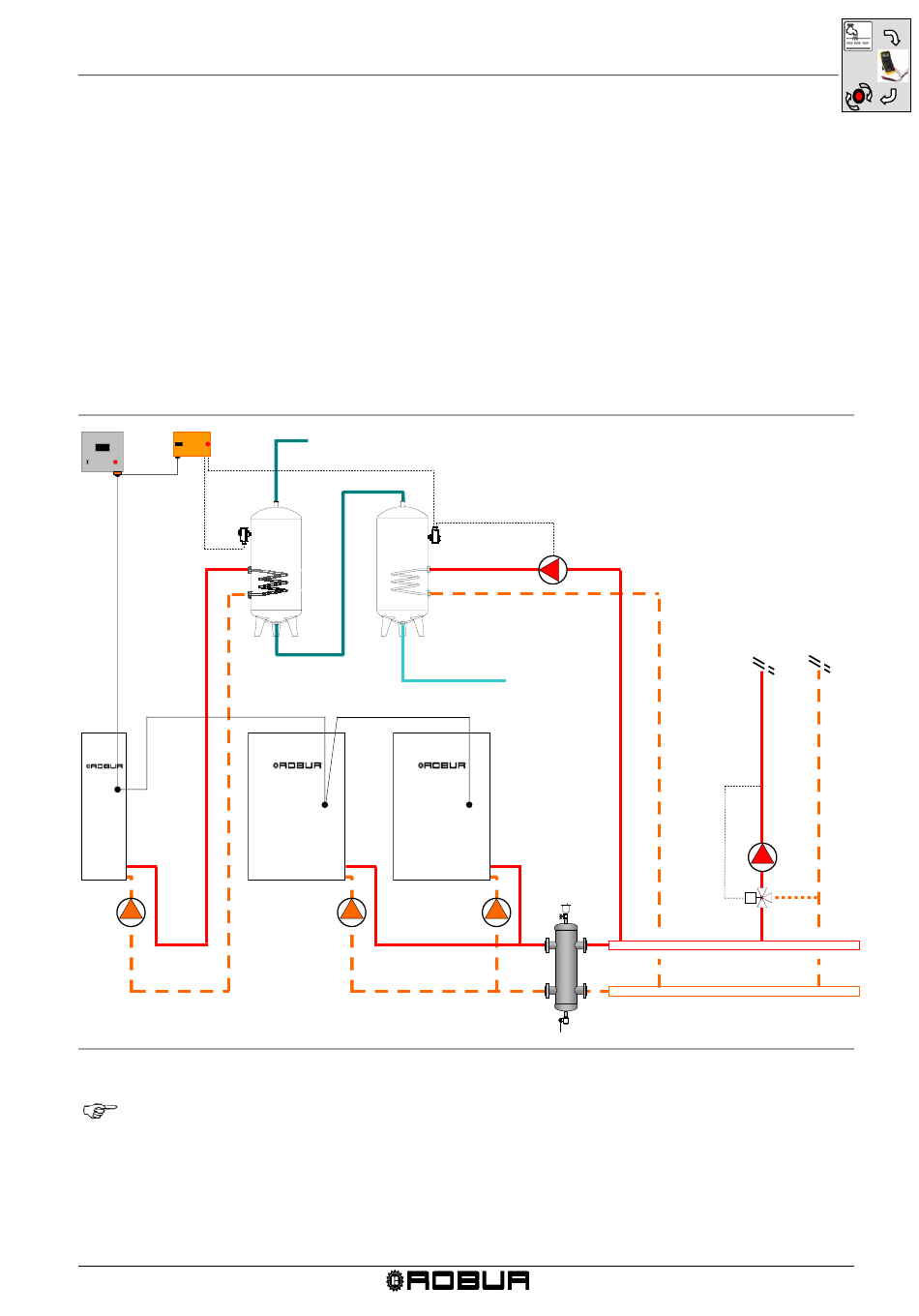

2.9.1 Schéma de branchement hydraulique
RB100
DDC
T
s
AY
unité A
Figure 12 Schéma de branchement hydraulique
Pour les branchements électriques à réaliser sur la RB100 se référer au
paragraphe 2.12 en page 37.
Éd 02/2011
E.C.S.
T
b
PRÉCHAUFFAGE
GAHP
GAHP
AR
AR
unité B
unité C
Chapitre CIRCUITS AVEC ECS
RÉSEAU DE
DISTRIBUTION
29
