2.7 CIRCUIT 7 : chauffage et climatisation (2 tubes) avec ECS Base
et ECS Séparable
Le circuit assure la production non simultanée d'eau chaude et d'eau froide pour le
chauffage et la climatisation. Dans ce type de circuit, l'hiver, le système peut produire
de l'eau chaude sanitaire avec les unités de chauffage (ECS Base) ou de l'eau chaude
sanitaire avec une partie des unités de chauffage (unités appartenant au « groupe
Séparable ») qui sont séparée du circuit (par des vannes à trois voies motorisées) et
dédiées à la production d'eau chaude sanitaire. Le système permet d'intégrer les unités
de chauffage au groupe Séparable en l'absence de demande ECS Séparable.
L'été, la fonction ECS Base est désactivée et les unités du groupe Séparable
produisent uniquement de l'eau chaude sanitaire; elles restent « séparées »
du circuit de climatisation.

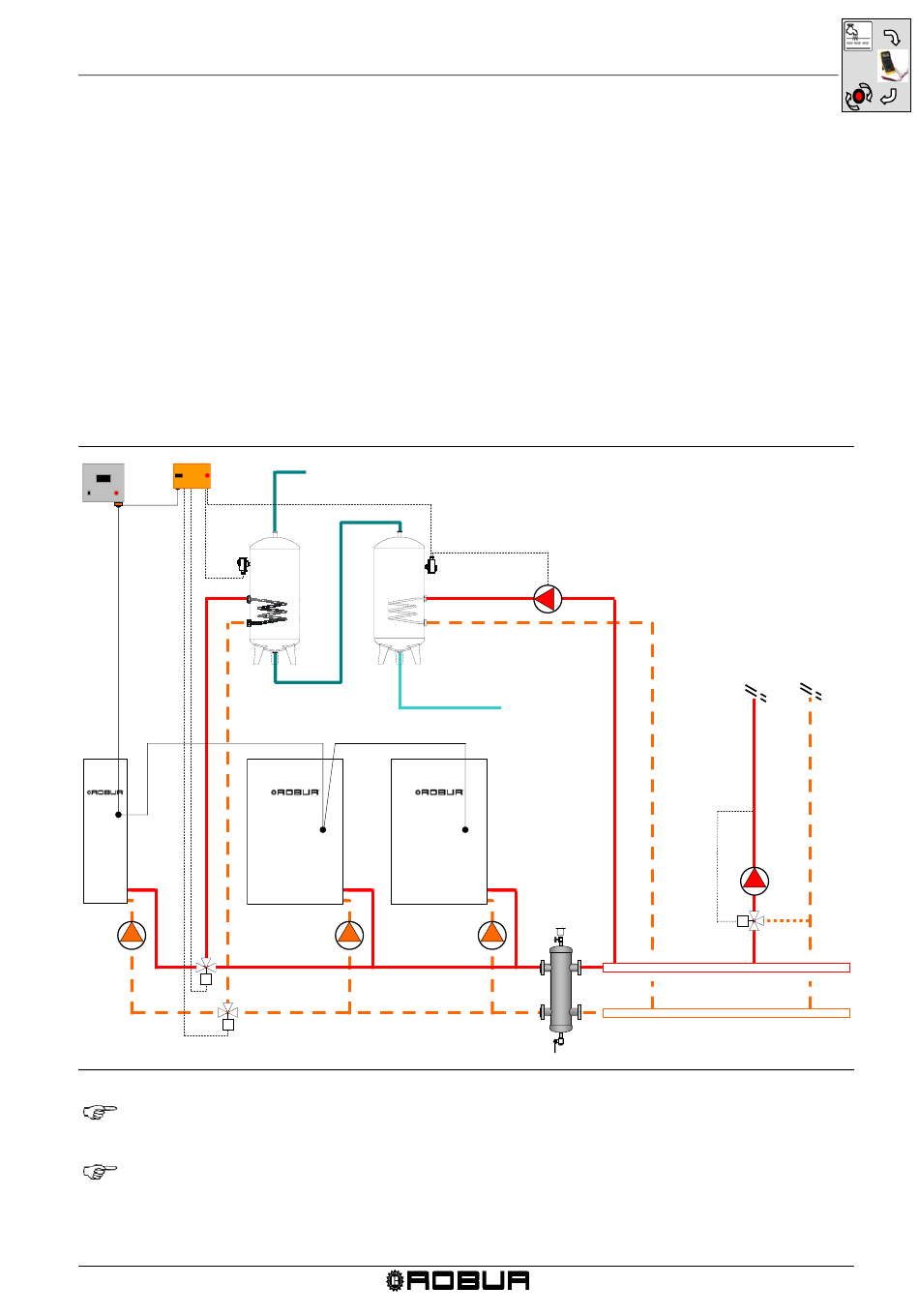

2.7.1 Schéma de branchement hydraulique
RB100
DDC
T
s
AY
unité A
VD
1
VD
2
Figure 10 Schéma de branchement hydraulique
Pour les branchements électriques à réaliser sur la RB100 se référer au
paragraphe 2.12 en page 37.
Pour les caractéristiques des vannes de dérivation, se référer au paragraphe
1.3 en page 4.
Éd 02/2011
E.C.S.
unité
A
PRÉCHAUFFAGE
GAHP
GAHP
AR
AR
unité B
unité C
Chapitre CIRCUITS AVEC ECS
RÉSEAU DE
DISTRIBUTION
