CHAPITRE 2 CIRCUITS AVEC ECS
Ce chapitre qui s'adresse aux projeteurs, plombiers, électriciens et Service Après Vente
agréés Robur (SAV), donne des exemples de circuits avec ECS qui peuvent être
commandés par l'interface RB100. Pour chacun des circuits ci-dessous, on trouvera le
schéma hydraulique, la configuration des paramètres de la RB100, du DDC, des unités
Robur et le schéma électrique des principaux branchements à la Robur Box.
2.1 CIRCUIT 1 : Chauffage avec ECS uniquement Base
Le circuit peut fournir en même temps de l'eau chaude pour le chauffage et de l'eau
chaude sanitaire (ECS Base) avec les mêmes unités.
2.1.1 Schéma de branchement hydraulique
GAHP
A
unité A

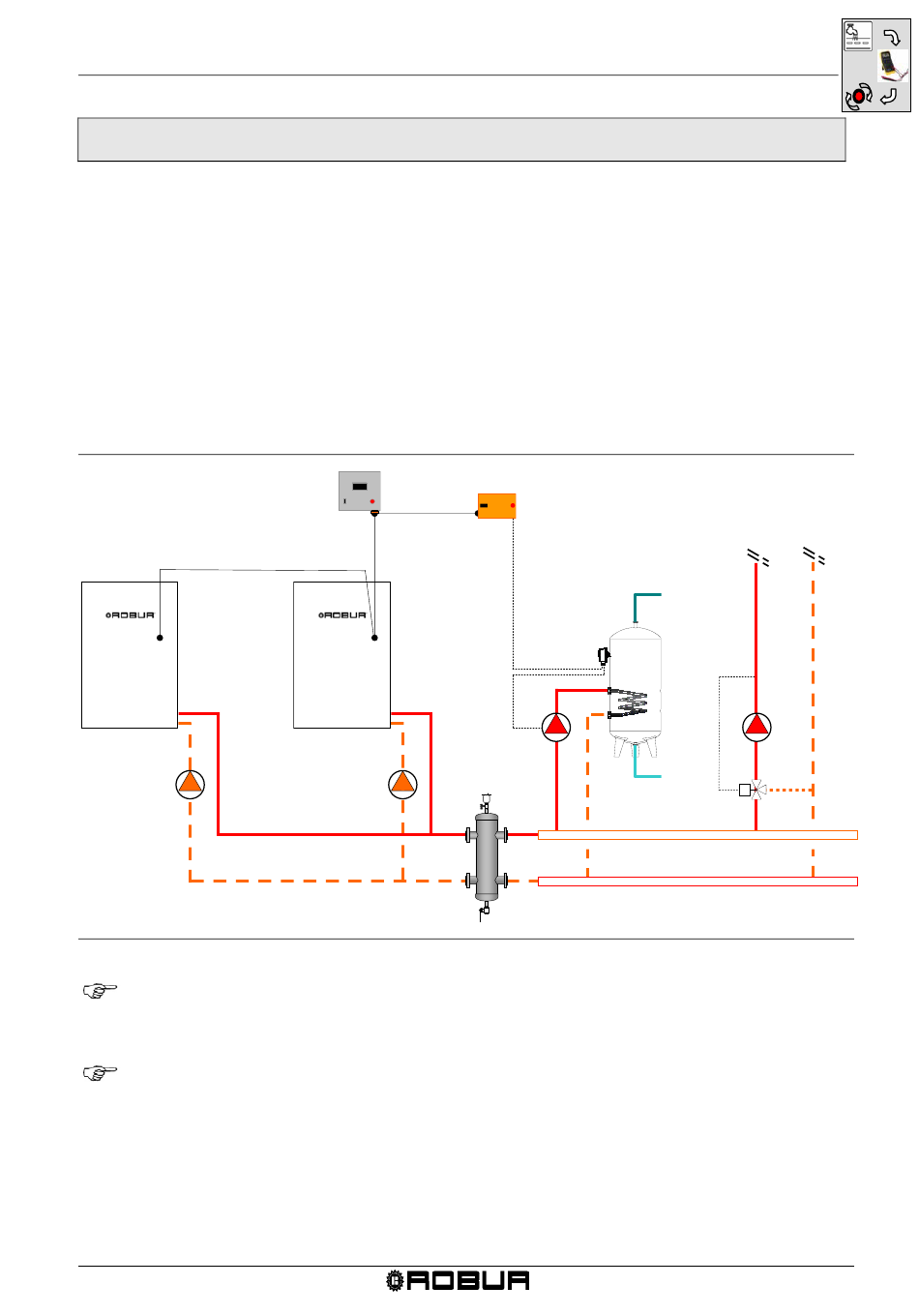

Schéma de branchement hydraulique
Figure 4
Ce type d'installation peut intégrer une ou plusieurs unités ACF fonctionnant sur un
circuit indépendant. Dans ce cas, le circuit comporte 4 tubes (configurer aussi le
service froid).
Pour les branchements électriques à réaliser sur la RB100 se référer au
paragraphe 2.12 en page 37.
Éd 02/2011
DDC
RB100
GAHP
A
unité B
Chapitre CIRCUITS AVEC ECS
