2.3 CIRCUIT 3 : chauffage avec ECS Base et ECS Séparable
Le circuit peut fournir de l'eau chaude pour le chauffage ; de l'eau chaude sanitaire avec
les mêmes unités que le chauffage (ECS Base) ; de l'eau chaude sanitaire en séparant du
circuit une partie des unités de chauffage (unités appartenant au « groupe Séparable »)
(avec des vannes à trois voies motorisées) en réservant ce groupe d'unités à la
production d'eau chaude sanitaire.
Le système permet de préchauffer l'eau chaude sanitaire (ECS Base) avec les unités de
chauffage ou d'intégrer les unités de chauffage au groupe Séparable en l'absence de
demande ECS Séparable.

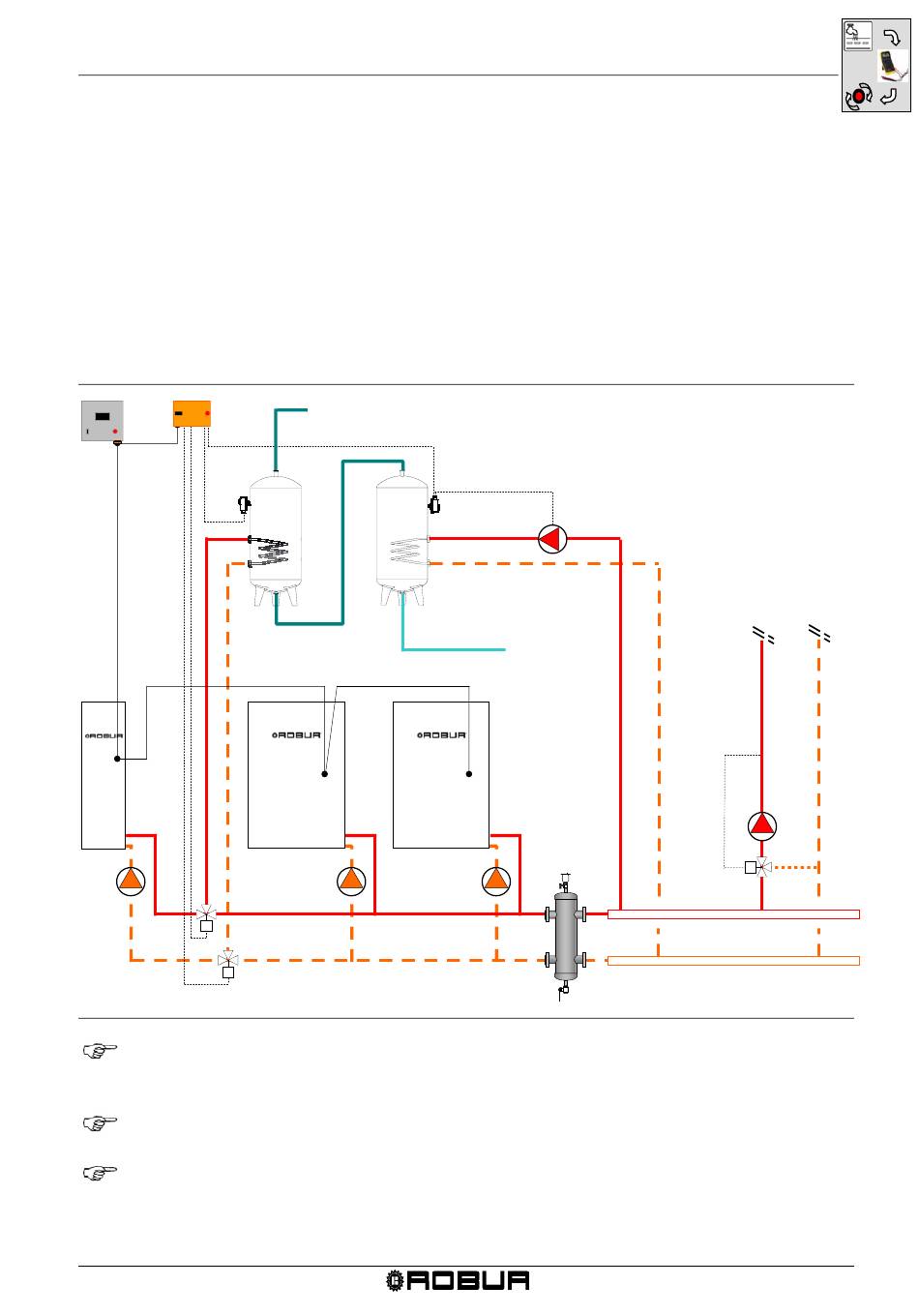

2.3.1 Schéma de branchement hydraulique
RB100
DDC
T
s
AY
unité A
VD
1
VD
2
Schéma de branchement hydraulique
Figure 6
Ce type d'installation peut intégrer une ou plusieurs unités ACF fonctionnant sur
un circuit indépendant. Dans ce cas, le circuit comporte 4 tubes (configurer aussi
le service froid).
Pour les caractéristiques des vannes de dérivation, se référer au paragraphe
1.3 en page 4.
Pour les branchements électriques à réaliser sur la RB100 se référer au
paragraphe 2.12 en page 37.
Éd 02/2011
E.C.S.
T
b
PRÉCHAUFFAGE
GAHP
GAHP
A
A
unité B
unité C
Chapitre CIRCUITS AVEC ECS
RÉSEAU DE
DISTRIBUTION
11
