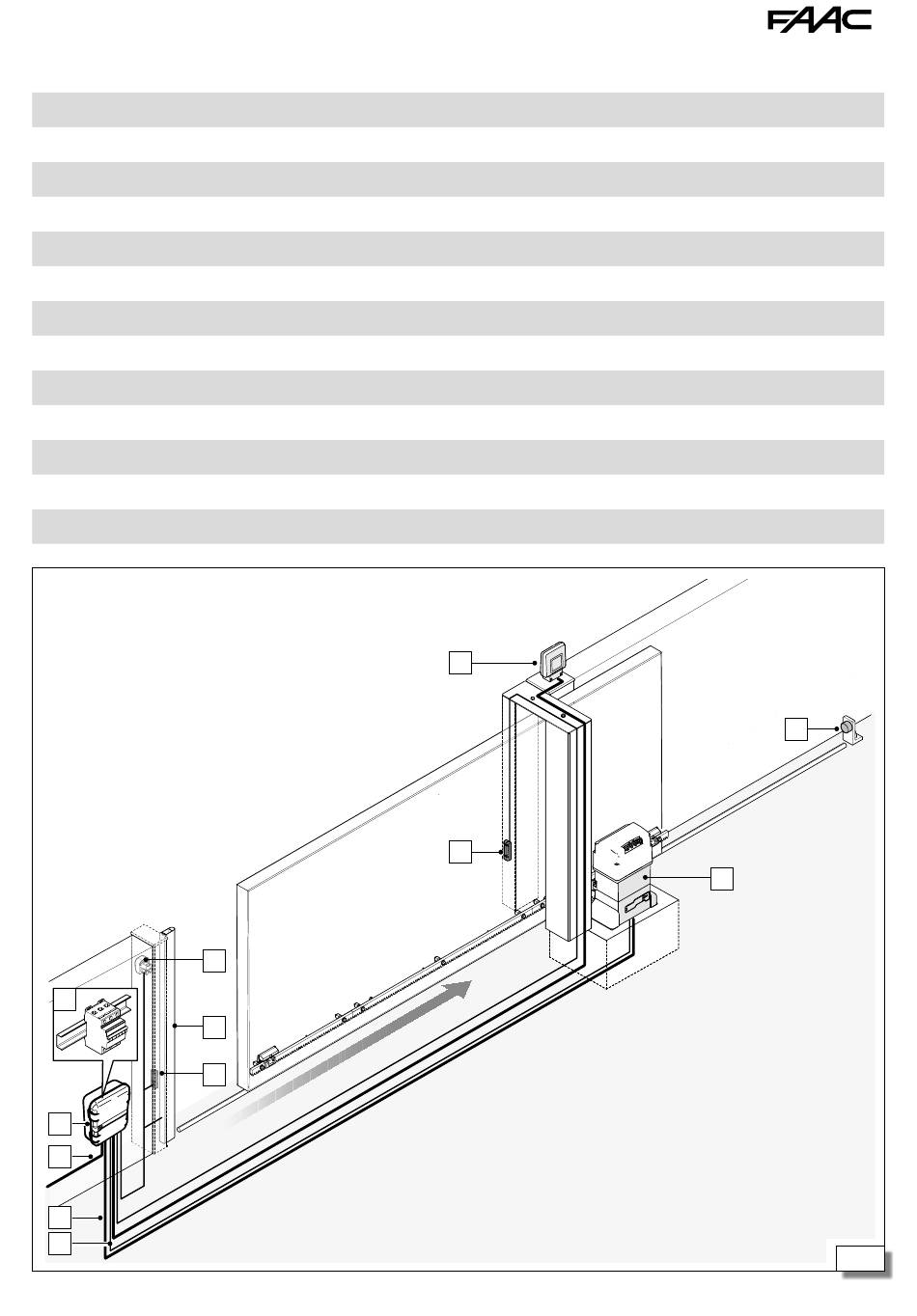

2.11 INSTALLATION TYPE
L'installation type est une représentation purement illustrative et non exhaustive.
1 Boitier avec carte électronique
2 Interrupteur magnétothermique et différentiel
3 Alimentation de réseau
4 Alimentation du motoréducteur
5 Câbles des fins de course
6 Motoréducteur
7 Photocellule TX
8 Photocellule RX
9 Bords sensibles
10 Bouton-poussoir à clé
11 Clignotant
12 Butée mécanique
De plus, pour 844 REV Z12, prévoir la connexion de la serrure électronique à la carte électronique.
2
1
3
4
5
844/844 REV Z12
10
9
8
3G 1.5 mm2 (max 2.5 mm2)
3G 1.5 mm2 (gris ou bleu, noir, marron)
3x0.5 mm2
11
7
13
12
6
8
