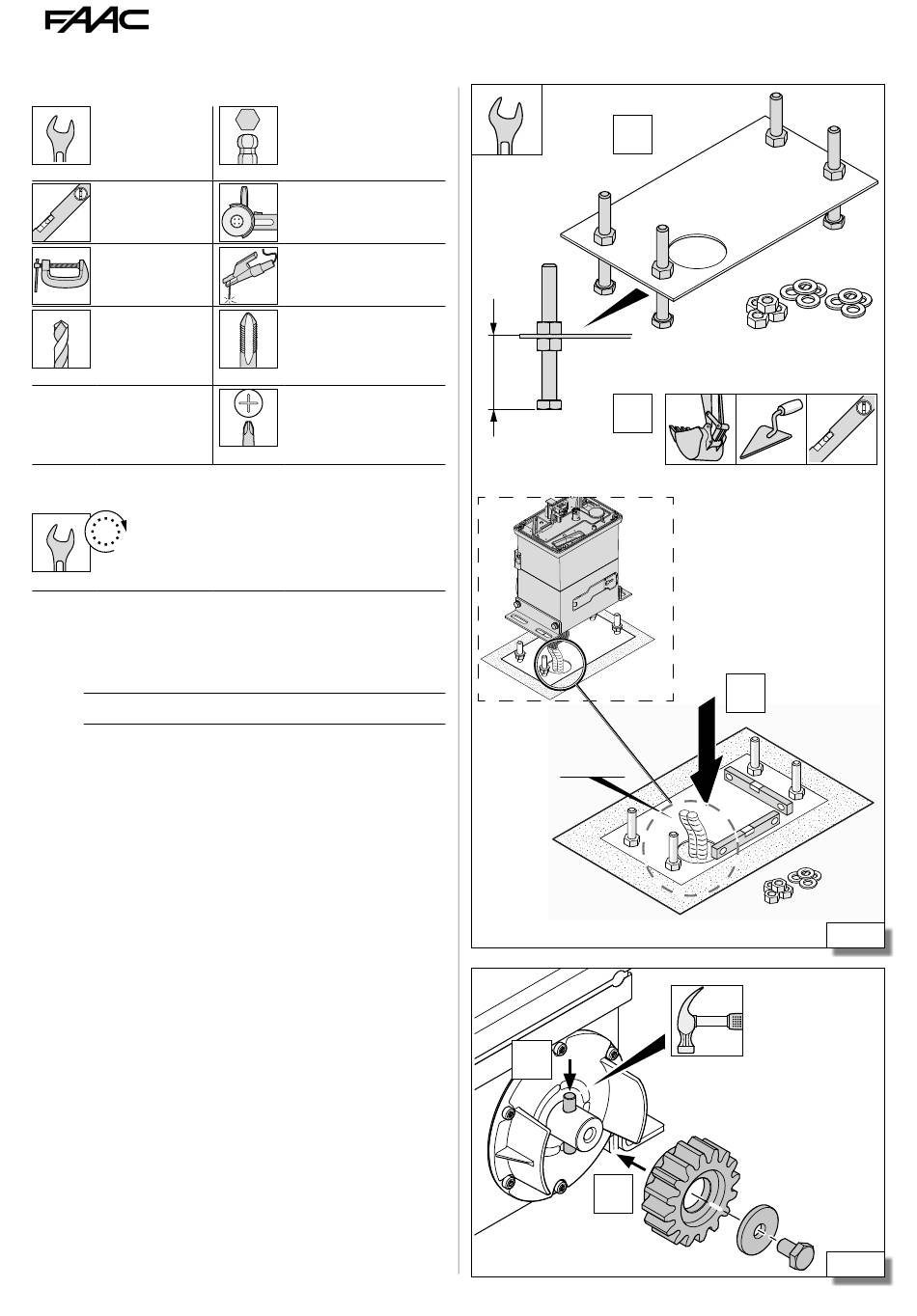

3. INSTALLATION MÉCANIQUE
OUTILS NÉCESSAIRES
Clé hexagonale
7-19
Niveau à bulle
Étau à vis
Mèche de perceu-
se pour le métal
5, 6.5
RÉGLAGE de COUPLE - respecter le couple de serrage, si indiqué sur
la figure. Ex. : Clé à six pans 7, réglée à 2.5 Nm
2.5 Nm
7
3.1 POSER LA PLAQUE DE FONDATION
Le produit doit être installé avec la plaque de fon-
dation.
i
Disposer les tubes passe-câble avant toute opération.
1. Assembler la plaque de fondation.
2. Réaliser le creusement dans le terrain. Faire sortir
les tubes pour les câbles électriques pendant envi-
ron 15 cm, dans la bonne position par rapport au
motoréducteur et remplir avec du béton.
3. Immerger la plaque au centre de la fondation, sans
en couvrir la surface.
- Nettoyer la surface et les écrous avec les rondelles
en éliminant le béton pour permettre les réglages
suivants.
- Contrôler l'horizontalité de la plaque avec un
niveau à bulle.
4. Attendre la consolidation du béton.
3.2 MONTER LE PIGNON SUR 844
1. Insérer la fiche dans l'arbre moteur.
2. Insérer le pignon et fixer avec la vis et la rondelle
fournies.
844/844 REV Z12
Clé pour vis à six pans
creux
3
Flexible
Soudeuse (pour cré-
maillère en acier à sou-
der)
Taraud (pour crémaillère
en acier à visser)
M8
Tournevis cruciforme
3, 8
19
70
~ 15 cm
1
2
16
1
2
3
532393 - Rev.A
11
