3.4 MONTER LA CRÉMAILLÈRE
i
- Ne JAMAIS souder les entretoises sur la crémaillère.
- Ne JAMAIS souder les éléments de la crémaillère les
uns aux autres.
- Ne JAMAIS utiliser de graisses ou d'autres lubrifiants
sur les crémaillères.

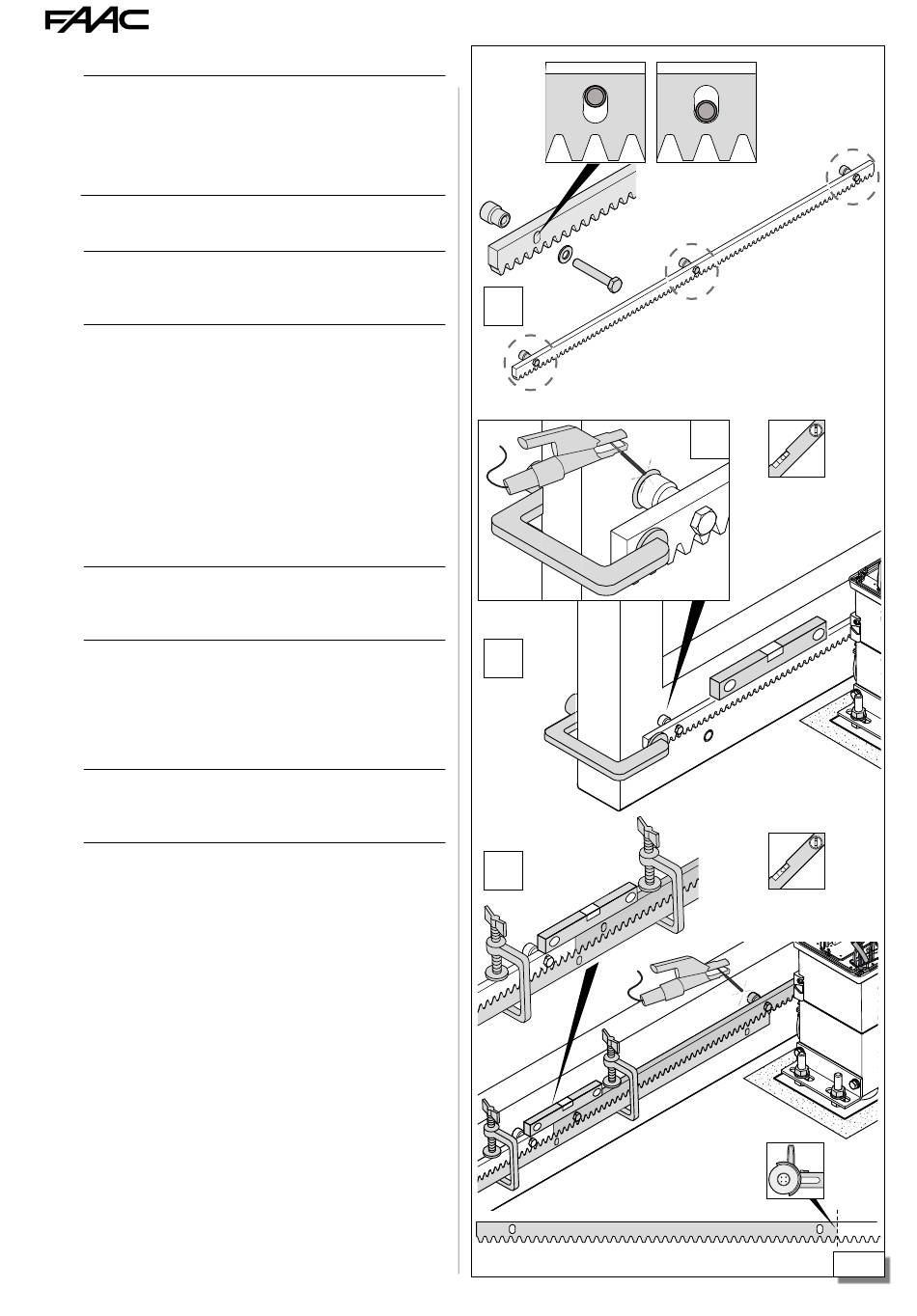

CRÉMAILLÈRE EN ACIER - FIXATION À SOUDER
i
Épaisseur de la crémaillère: 8 mm pour les vantaux
d'un poids max. de 400 kg, 12 mm pour les vantaux
d'un poids supérieur à 400 kg.
1. Visser 3 entretoises sur chaque élément, posi-
tionnées au contact de la partie supérieure des
rainures.
Ouvrir le vantail manuellement.
2. Poser un élément sur le pignon. Vérifier l'horizon-
talité et bloquer sur le vantail avec un étau à vis.
3. Souder la première entretoise sur le vantail, puis
actionner ce dernier après avoir posé la crémaillère
sur le pignon. Vérifier l'horizontalité et souder les
autres entretoises.
i
Protéger le motoréducteur contre d'éventuelles projec-
tions de soudure. NE JAMAIS appliquer la masse de la
soudeuse au motoréducteur.
4. Actionner le vantail. Fixer l'élément suivant (utili-
ser des étaux à vis et un élément d'appui). Appuyer
sur le pignon, vérifier l'horizontalité et souder les
entretoises. Enlever les étaux à vis et procéder de
la même manière pour compléter la crémaillère.
i
Au besoin, raccourcir un élément de la crémaillère, le
couper à la meule au-delà de la rainure afin de garantir
deux points de fixation.
844/844 REV Z12

1
2
4
18

3
 1 4
