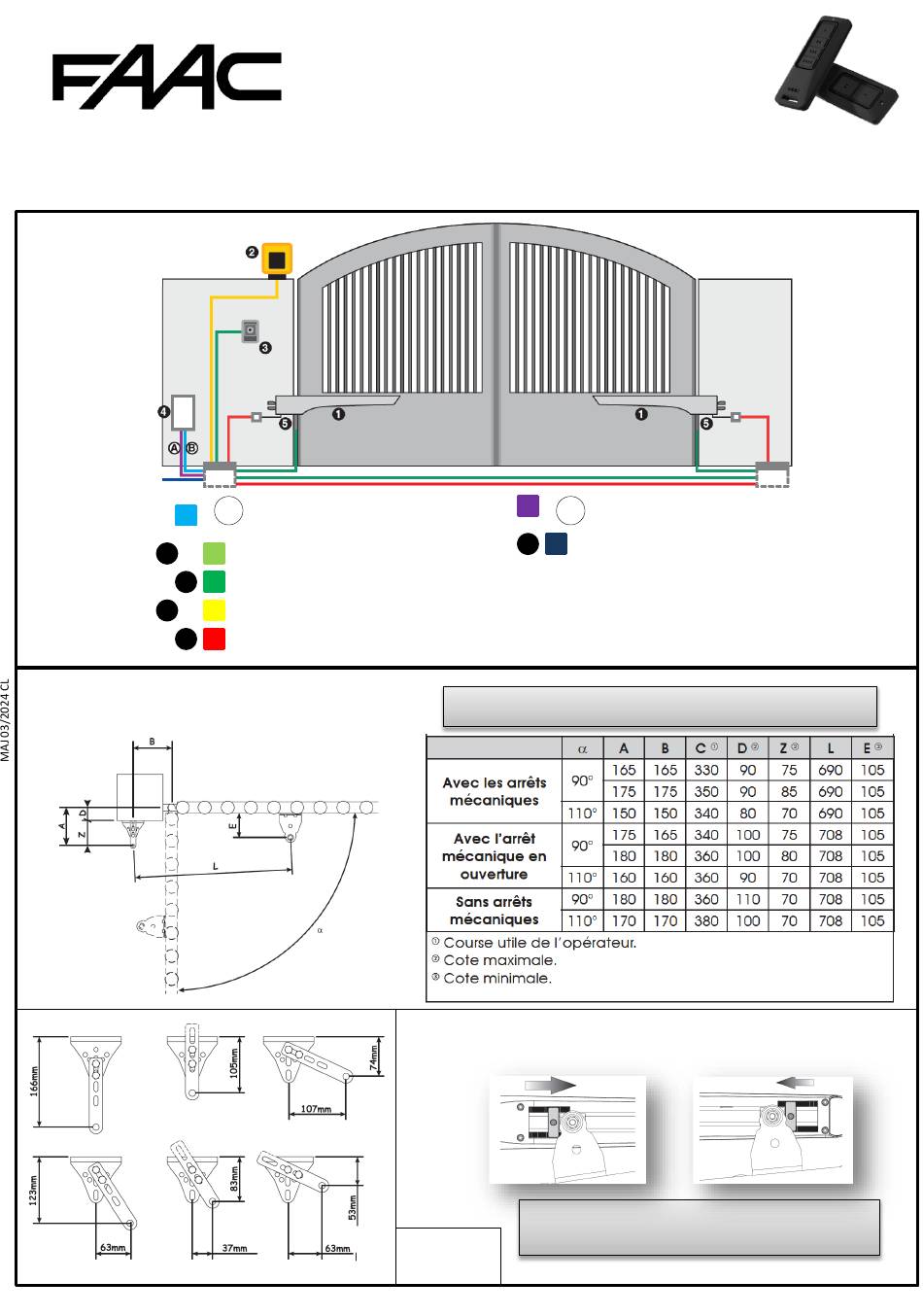

Cette notice permet de faire, la mise en service d'un automatisme S418 posé dans les règles de l'art.
Pour des explications complémentaires veuillez consulter la notice complète .
Opérateur S418***Platine E024S ***Récepteur et télécommande FDS
3
5
2
1
MONTAGE BRAS DES MOTEURS
NOTICE SIMPLIFIEE HANDY KIT
Modèle S418
B
Câble Basse Tension
Câble 3x05mm² (ex sélecteur clé)
Câble 0,5mm² (Cellules,...)
Câble 2x1,5mm² + RG58 (si antenne)
Câble 2x2,5mm² (opérateur)
A
4
Câble 3G1,5mm² - Alimentation
La fixation avant du bras doit être posée sur la
traverse renforcée
REGLAGE DES BUTEES
Il est préconisé d'installer les butées
internes en ouverture et en fermeture
Page /4
1
PLAN DE CABLAGE
Câble d'Alimentation
Pour définir Z:
Z= A-D
