Cette notice permet de faire, la mise en service d'un automatisme 392 posé dans les règles de l'art.
Pour des explications complémentaires veuillez consulter la notice complète (Via QR Code) .
Opérateurs 392 Equipés d'une Platine E034 avec un Récepteur et télécommandes FDS
3
A
B
Câble 3x05mm² (ex sélecteur clé)
3
4
Câble 0,5mm² (Cellules,...)
2
Câble 2x1,5mm² + RG58 (si antenne)
1
Câble 2x2,5mm² (opérateur esclave)
MONTAGE BRAS DES MOTEURS
Ne pas dépasser
l'alignement sur le bras
Page /4
1
NOTICE SIMPLIFIEE ENERGY KIT V2
2

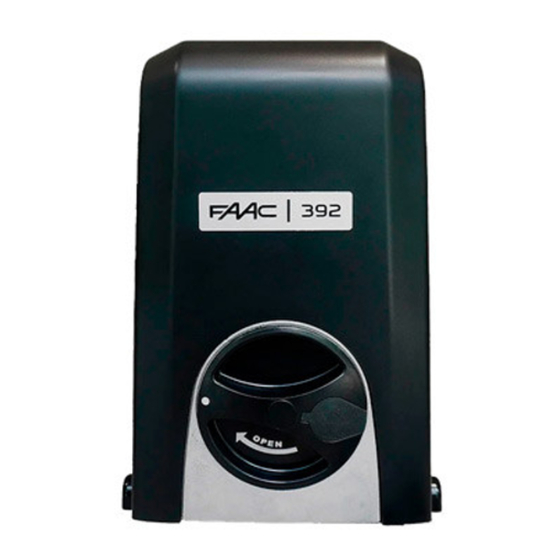

392C
4
Câble Basse Tension
La fixation avant du bras doit être posée sur la
traverse renforcée
Modèle 392c et 392
A
Câble d'Alimentation
Câble 3G1,5mm² - Alimentation
QR code notice 392
PLAN DE CABLAGE
392
1
4
Placez l'opérateur 392C
selon l'arrivé électrique
REGLAGE DES BUTEES
Il est préconisé
d'installer les butées
internes en ouverture
et en fermeture
