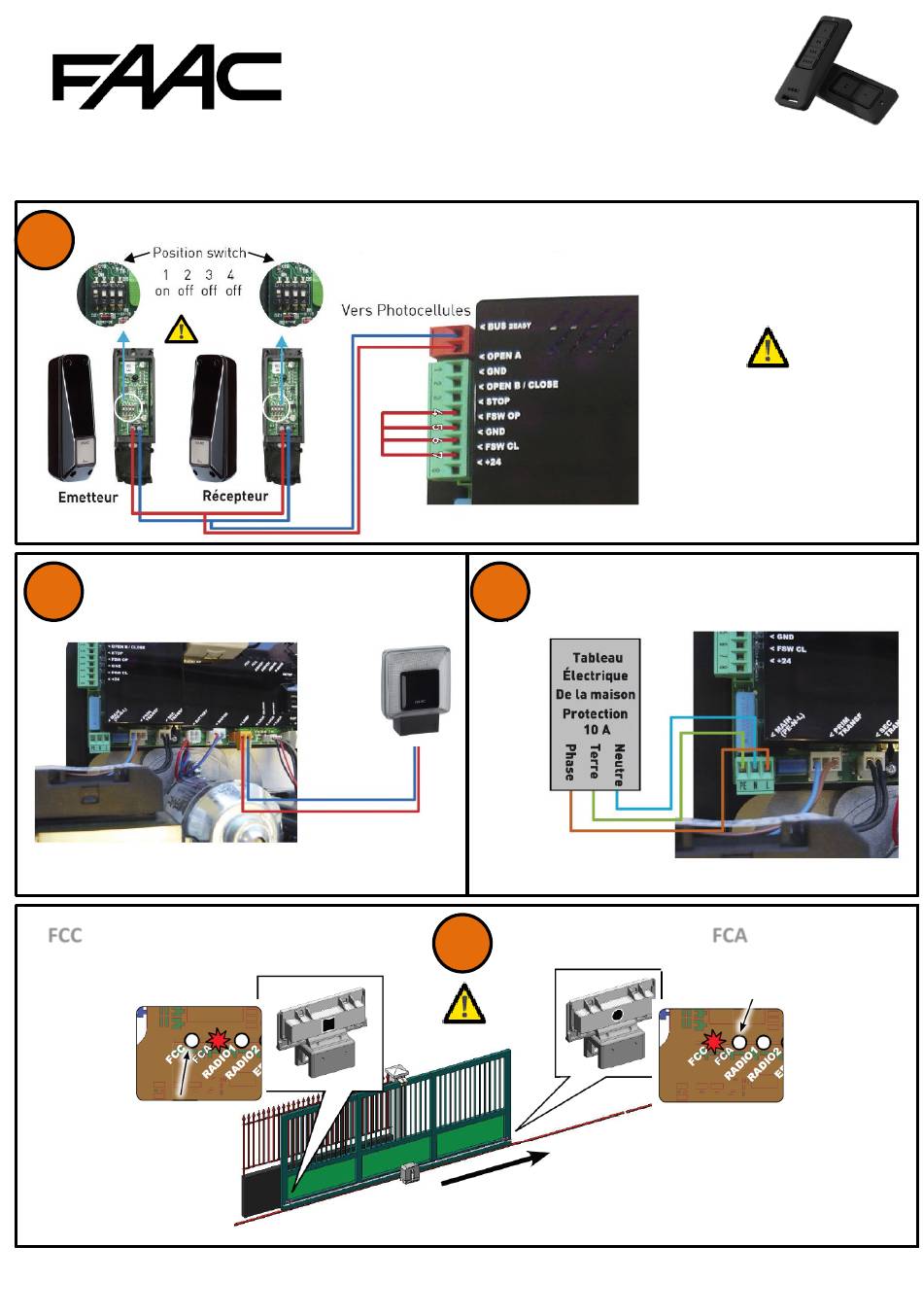

NOTICE SIMPLIFIEE CYCLO KIT
C720/C721 -> E721
PREAMBULE : Cette notice permet de faire la mise en service d'un automatisme C720/C721
posé dans les règles de l'art. Pour des explications détaillées, veuillez consulter la notice
complète fournie avec l'opérateur C720 ou C721, ou la platine E721 FDS
BRANCHEMENT PHOTOCELLULES
1
Shunter les bornes
4,5,6 et 7
2
3
BRANCHEMENT DU CLIGNOTANT
BRANCHEMENT SECTEUR
Alimentation 3G1,5mm²
FCC doit s'éteindre
FCA doit s'éteindre
4
quand le portail est
quand le portail est
fermé
ouvert
Le fin de course
Le fin de course
magnétique carré doit
magnétique rond doit
être lu quand le portail
être lu quand le portail
est fermé
est ouvert
Page 1/2
MAJ 10/2024 CL
