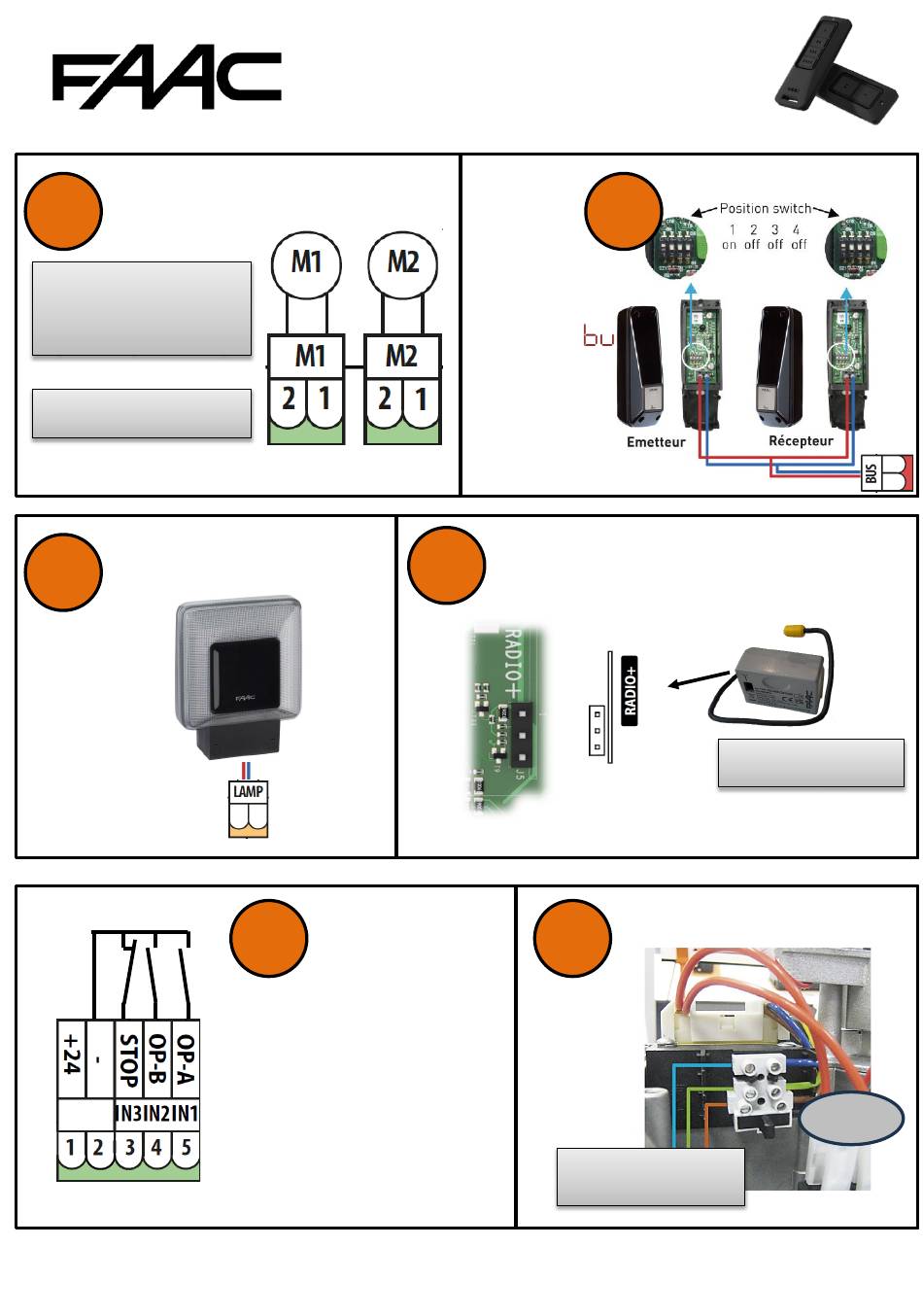

BRANCHEMENT DES MOTEURS
1
Le moteur avec platine est
déjà câblé pour être installé
sur le vantail qui s'ouvre en
premier. (bornier M1)
M1 Ouvre en 1
er
M2 Ouvre en 2
ème
BRANCHEMENT CLIGNOTANT
3
Page /4
2
NOTICE SIMPLIFIEE ENERGY KIT 2
Modèle 392c et 392
5
• Pont STOP et « – » réalisé d'usine
• OP A contact ouverture totale
• OP B Contact ouverture un vantail
L'enregistrement
des accessoires
BUS sera à réaliser
avec la fonction:
CONNEXION RECEPTEUR RADIO XF FDS
4
6
Alimentation secteur
3G1,5mm²
PHOTOCELLULES
2
Opération à faire
hors tension
BRANCHEMENT SECTEUR
Fusible
