FAAC LEADER KIT 402 CBC Notice Simplifiee

FAAC LEADER KIT 402 CBC Notice Simplifiee

Masquer les pouces
Télécharger ce manuel
1
2
3
4

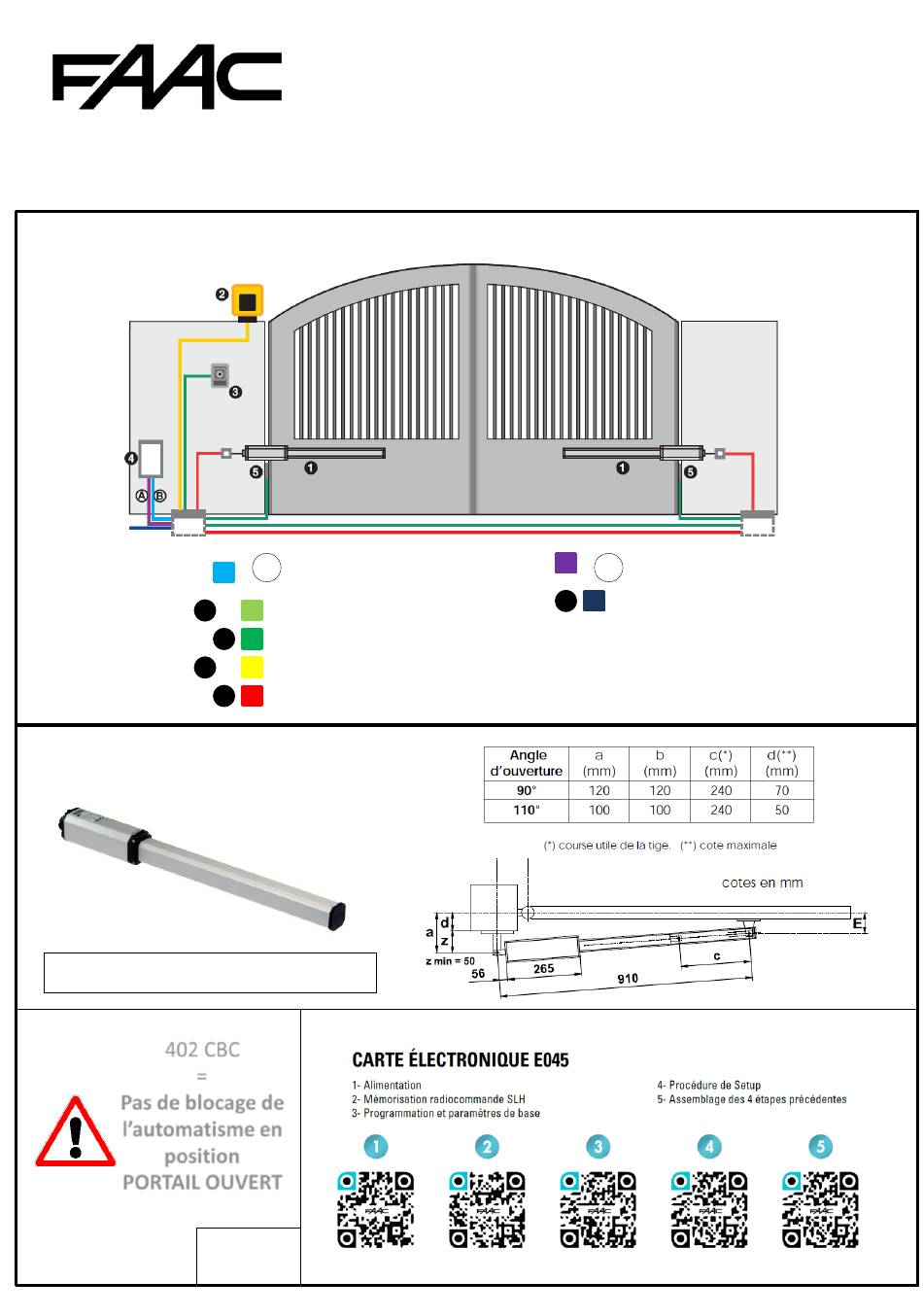

PREAMBULE : Cette notice permet de faire, la mise en service d'un automatisme 402 CBC posé dans les
règles de l'art en modalité BASIC. Pour des explications complémentaires veuillez consulter la notice
complète fournie avec l'opérateur 402, la platine E045S ou kit LEADER KIT.
PLAN DE CABLAGE
MONTAGE BRAS DES MOTEURS
La fixation avant du bras doit être
posée sur la traverse renforcée
402 CBC
Pas de blocage de
l'automatisme en
position
PORTAIL OUVERT
Câble Basse Tension
B
Câble 3x05mm² (ex sélecteur clé)
1
Câble 0,5mm² (Cellules, Encodeurs,...)
2
Câble 2x1,5mm² + RG58 (si antenne)
3
Câble 4G1,5mm² (opérateur) +2x0,5mm² (si encodeurs)
5
=
Page 1/4
NOTICE SIMPLIFIEE LEADER KIT
Modèle 402 CBC
Câble d'Alimentation
A
Câble 3G1,5mm² - Alimentation
4
MAJ 06/2023 CL
loading

Manuels Connexes pour FAAC LEADER KIT 402 CBC

Sommaire des Matières pour FAAC LEADER KIT 402 CBC

  • Page 1 MAJ 06/2023 CL NOTICE SIMPLIFIEE LEADER KIT Modèle 402 CBC PREAMBULE : Cette notice permet de faire, la mise en service d’un automatisme 402 CBC posé dans les règles de l’art en modalité BASIC. Pour des explications complémentaires veuillez consulter la notice complète fournie avec l’opérateur 402, la platine E045S ou kit LEADER KIT.
  • Page 2 NOTICE SIMPLIFIEE LEADER KIT Modèle 402 CBC PHOTOCELLULES BRANCHEMENT DES MOTEURS N’oubliez pas les condensateurs La sortie M1 ouvre en premier et M2 en deuxième Encodeurs en option BRANCHEMENT CLIGNOTANT RACCORDEMENT SECTEUR CONNEXION RECEPTEUR RADIO XF Opération à faire hors tension Alimentation 3G1,5 REGLAGE FORCES MOTEURS Régler sur la platine: F1 et F2 à...
  • Page 3 PROGRAMMATION DE LA TELECOMMANDE (Emetteur) • Sur la platine électronique, maintenez la touche R1 (5s) puis relacher. • Appuyer en même temps sur P1 et P2 , l’émetteur se met à clignoter, relâcher les deux boutons, l’émetteur continue à clignoter. •...
  • Page 4 APPRENTISSAGE DE LA COURSE « SETUP » sans encodeur Les vantaux doivent être fermés pour commencer • Allez jusqu’à la fonction TL Vantail 1 s’ouvre jusqu’à la butée en ouverture Vantail 2 s’ouvre jusqu’à la butée en ouverture Vantail 2 s’ouvre jusqu’à la butée en fermeture •...
