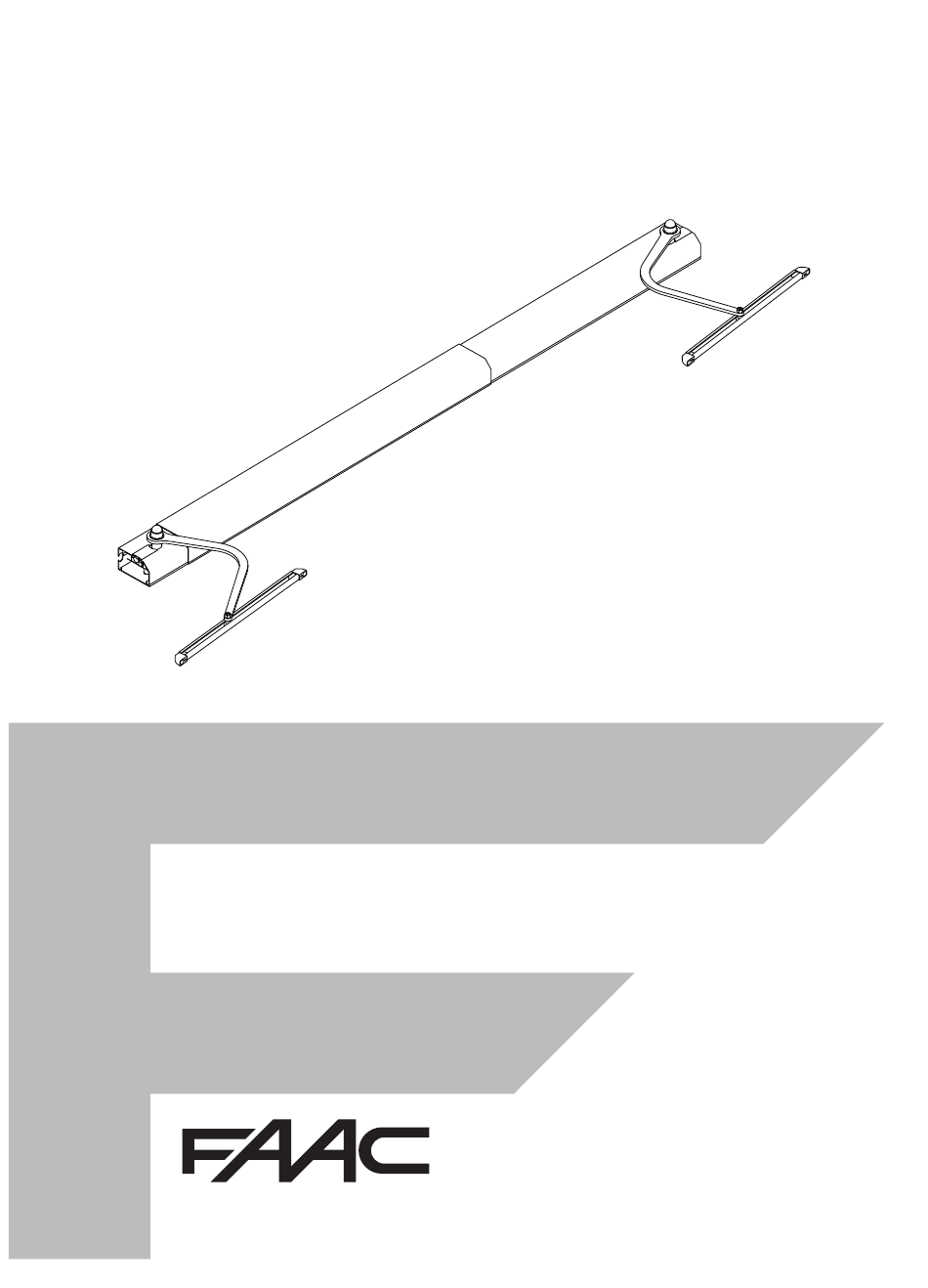

  • Page 1 ND2 AUTO KIT...
  • Page 2 Nessuna parte di questo manuale può essere riprodotta, archiviata, distribuita a terzi né altrimenti copiata, in qualsiasi formato e con qualsiasi mezzo, sia esso elettronico, meccanico o tramite fotocopia, senza il preventivo consenso scritto di FAAC SpA Tutti i nomi e i marchi citati sono di proprietà dei rispettivi fabbricanti.
  • Page 3 DECLARATION OF INCORPORATION FOR PARTLY COMPLETED MACHINERY (2006/42/EC ANNEX II P.1, B) The Manufacturer Company name: FAAC S.p.A. Soc. Unipersonale Manufacturer and person authorised to prepare the relevant technical documentation Company name: FAAC S.p.A. Soc. Unipersonale Address: Via Calari, 10 - 40069 Zola Predosa BOLOGNA - ITALY...
  • Page 4 16. Ne pas connecter deux inverseurs au même moteur. indiqué dans cette documentation. Toute autre utilisation non 17. FAAC décline toute responsabilité en ce qui concerne la sécurité et le expressément indiquée pourrait compromettre l'intégrité du bon fonctionnement de l'automatisme, au cas où des composants produit et/ou représenter une source de danger.
  • Page 5 7. 2 Rondelles dentées 18. 4 Vis pour guides (5x35) 8. 2 Tirants (8x80) 19. 2 Écrous 9. Renvoi rapide (gris) 20. 2 vis de sécurité 10. Renvoi lent (jaune) 21. 2 Rouleaux réversibles Fig. 2 ND2 AUTO KIT 532283 - Rev.A...
  • Page 6 960 (* 880) 1600 3.2 VÉRIFICATION DU FONCTIONNEMENT DE LA PERSIENNE Avant tout, vérifier le bon fonctionnement de la persienne. Si nécessaire, lubrifier les charnières et mettre les persiennes à niveau. (Fig. 3.1) Fig. 3.1 ND2 AUTO KIT 532283 - Rev.A...
  • Page 7 Bras Guide Bras ND1 150 mm min. Bras ND4 110 mm min. Fig. 3.3 Le châssis doit être installé en orientant l’angle arrondi vers l’extérieur. (Fig. 3.4 et Fig. 3.5) Fig. 3.5 Fig. 3.4 ND2 AUTO KIT 532283 - Rev.A...
  • Page 8 Montage sur le rebord Montage sur le rebord Délai à droite Délai à droite Délai à gauche Délai à gauche Sortie câble à droite Sortie câble à gauche Sortie câble à droite Sortie câble à gauche ND2 AUTO KIT 532283 - Rev.A...
  • Page 9 Montage sur le rebord Montage sur le rebord Montage sur le rebord Persienne droite Persienne droite Persienne gauche Persienne gauche Sortie câble à droite Sortie câble à gauche Sortie câble à droite Sortie câble à gauche ND2 AUTO KIT 532283 - Rev.A...
  • Page 10 Éliminer les bavures sur l'axe de transmission au niveau de la coupe réalisée. Insérer l'axe de transmission dans le profil hexagonal du châssis du moteur. 1. Châssis moteur 2. Axe de transmission Fig. 6 ND2 AUTO KIT 532283 - Rev.A...
  • Page 11 Introduire l’axe de transmission dans le châssis du moteur et serrer à fond le goujon A (Fig. 8)  Pour faciliter l’ o pération, faire tourner l’hexa- gone du renvoi avec une clé Allen de 10 mm. Fig. 8 ND2 AUTO KIT 532283 - Rev.A...
  • Page 12 S’assurer que les châssiss sont alignés. Contrôler l’horizontalité du dispositif avec le niveau à bulle. Utiliser les rondelles dentées fournies avec les vis 8x80. Serrer les vis. Continuer d'après les indications fournies au chapitre 9 Fig. 10 ND2 AUTO KIT 532283 - Rev.A...
  • Page 13 Éliminer les bavures sur l'axe de transmission au niveau de la coupe réalisée. Insérer l'axe de transmission dans le profil hexagonal du châssis du moteur. 1. Châssis moteur 2. Axe de transmission Fig. 12 ND2 AUTO KIT 532283 - Rev.A...
  • Page 14 Introduire l’axe dans le châssis du moteur et serrer à fond le goujon A (Fig. 14)  Pour faciliter l’ o pération, faire tourner l’hexagone du renvoi avec une clé Allen de 10 mm. Fig. 14 ND2 AUTO KIT 532283 - Rev.A...
  • Page 15 S’assurer que les châssiss sont alignés. Contrôler l’horizontalité du dispositif avec le niveau à bulle. Utiliser les rondelles dentées fournies avec les vis 8x80. Serrer les vis. Continuer d'après les indications fournies au chapitre 9 Fig. 16 ND2 AUTO KIT 532283 - Rev.A...
  • Page 16 Pour les fenêtres d’une largeur comprise entre 660 et 760mm, couper le châssis dormant d’après la fig. 18 ATTENTION : Protéger le câble durant cette opération. Extérieur Installation sur le rebord vue du HAUT Intérieur Installation sur LINTEAU vue du BAS Extérieur min. 660 mm 760 mm Fig. 18 ND2 AUTO KIT 532283 - Rev.A...
  • Page 17 Mettre le châssis en position. A. Châssis moteur. B. Renvoi rapide (gris). Extérieur Intérieur Extérieur  Pour faciliter l’ o pération, faire tourner l’hexagone du renvoi avec une clé Allen de 10 mm. Fig. 20 ND2 AUTO KIT 532283 - Rev.A...
  • Page 18 S’assurer que les châssiss sont alignés. Contrôler l’horizontalité du dispositif avec le niveau à bulle. Utiliser les rondelles dentées fournies avec les vis 8x80. Serrer les vis. Continuer d'après les indications fournies au chapitre 9 Fig. 22 ND2 AUTO KIT 532283 - Rev.A...
  • Page 19 Pour les fenêtres d’une largeur comprise entre 660 et 760mm, couper le châssis dormant d’après la fig. 24 ATTENTION : Protéger le câble durant cette opération. Extérieur Installation sur le rebord vue du HAUT Intérieur Installation Extérieur sur LINTEAU vue du BAS min. 660 mm 760 mm Fig. 24 ND2 AUTO KIT 532283 - Rev.A...
  • Page 20 Mettre le châssis en position. A. Châssis moteur. B. Renvoi lent (jaune). Extérieur Intérieur Extérieur  Pour faciliter l’ o pération, faire tourner l’hexagone du renvoi avec une clé Allen de 10 mm. Fig. 26 ND2 AUTO KIT 532283 - Rev.A...
  • Page 21 S’assurer que les châssiss sont alignés. Contrôler l’horizontalité du dispositif avec le niveau à bulle. Utiliser les rondelles dentées fournies avec les vis 8x80. Serrer les vis. Continuer d'après les indications fournies au chapitre 9 Fig. 28 ND2 AUTO KIT 532283 - Rev.A...
  • Page 22 Attelage prévu pour le passe-câble Fig. 29 9.2 POSE DU CARTER 1. Positionner le carter et les bouchons de protection sur les châssiss. 2. Les pousser verticalement jusqu’au déclic. DÉCLIC Carter DÉCLIC Bouchons Fig. 30 ND2 AUTO KIT 532283 - Rev.A...
  • Page 23 D. Bras Anneau d'entraînement Rondelle élastique G. Vis 12x20 H. Rouleau réversible  Ne pas serrer la vis ATTENTION au sens de la rondelle : orienter la partie concave vers le moteur. Fig. 31 ND2 AUTO KIT 532283 - Rev.A...
  • Page 24 Encastrer les bouchons dans les guides et les fixer sur la persienne avec les vis 5x35. S'assurer que les persiennes sont correctement posées contre la façade. Serrer à fond les vis 12x20 des bras (Fig. 33 réf. A). Fig. 33 ND2 AUTO KIT 532283 - Rev.A...
  • Page 25 Le câble d'alimentation du moteur a une longueur maximale de 50 m. Bleu En présence de distances supérieures, connecter un relais d'isolation à proximité du moteur. Jaune-vert  Noir Marron Noir Marron Jaune-vert Bleu Fig. 35 Fig. 36 ND2 AUTO KIT 532283 - Rev.A...
  • Page 26 28 mm et d’une largeur de 500 mm. La rainure pourrait être réalisée sur la per- Extérieur Profondeur P sienne et non sur le mur. Intérieur Pour les persiennes style ”Padoue” utiliser le bras articulé. Fenêtre ND2 AUTO KIT 532283 - Rev.A...
  • Page 27 28 mm et d’une largeur de 500 mm. La rainure pourrait être réalisée sur la per- Extérieur Profondeur P sienne et non sur le mur. Intérieur Pour les persiennes style ”Padoue” utiliser le bras articulé. Fenêtre ND2 AUTO KIT 532283 - Rev.A...
  • Page 28 28 mm et d’une largeur de 500 mm. Extérieur La rainure pourrait être réalisée sur la per- Profondeur P sienne et non sur le mur. Intérieur Pour les persiennes style ”Padoue” utiliser le bras articulé. Fenêtre ND2 AUTO KIT 532283 - Rev.A...
  • Page 29 2. Ouvrir le vantail. 3. Exécuter la même procédure sur l'autre vantail (s'il est présent). 4. Pour rétablir la situation, fermer les vantaux et insérer de nouveau le goujon dans le guide Fig. 37 ND2 AUTO KIT 532283 - Rev.A...
  • Page 30 FAAC S.p.A. Soc. Unipersonale Via Calari, 10 - 40069 Zola Predosa BOLOGNA - ITALY Tel. +39 051 61724 - Fax +39 051 09 57 820 www.faac.it - www.faacgroup.com ND2 AUTO KIT 532283 - Rev.A...
