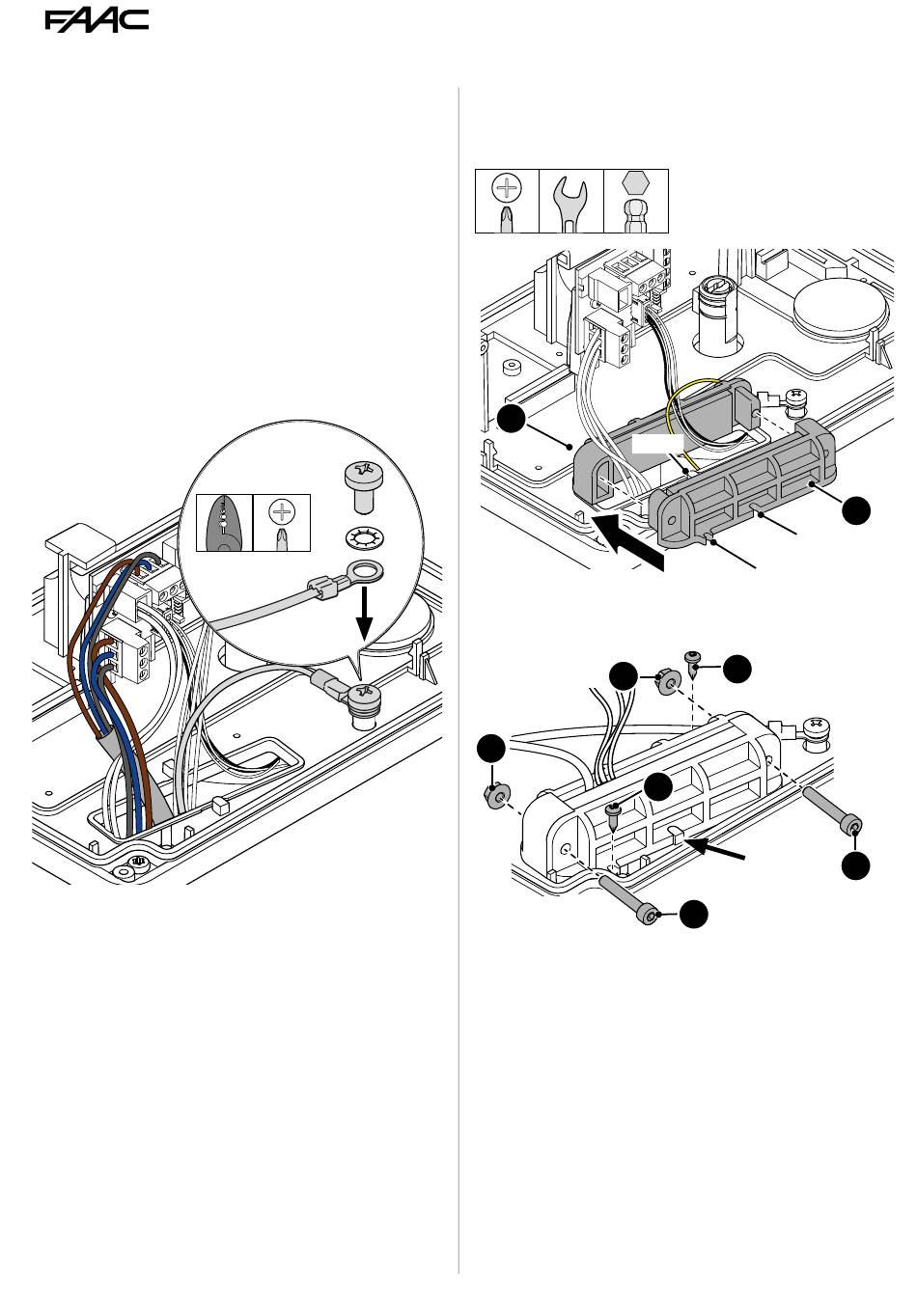

5.2 BRANCHEMENTS

844 INTERFACE il est branché au moteur à l'usine, au
condensateur de démarrage et au capteur magné-
tique.
En l'absence d'alimentation électrique :
1. Exécuter les connexions entre 844 INTERFACE et la
carte électronique à distance (voir les instructions
correspondantes).
2. Connecter la terre au motoréducteur :
- sertir au niveau de la cosse (fourni avec l'équipe-
ment) le conducteur de terre de l'implantation
(G 1.5 mm2 minimum) d'une longueur de 20 cm
environ
- brancher à la borne PE
- fixer la cosse sur la prise de terre du motoréduc-
teur avec une vis et une rondelle fournies avec
l'équipement.
3. Connecter les dispositifs accessoires à la carte
électronique.
4. Connecter l'alimentation secteur à la carte élec-
tronique.
844/844 REV Z12
5.3 MONTER LES SERRE-CÂBLES
1. Répartir les câbles électriques individuels sur le
joint en caoutchouc des éléments A et B. Unir
les éléments et les placer sur le plan, chacun avec
la rainure insérée dans le goujon.
3 7
A
2. Serrer au moyen des vis C et les écrous D, puis fixer
sur le plan avec les vis E.
D
D
24
3
Goujon
Rainure
Logement de la vis E
E
E
C
532393 - Rev.A
B
C
