2. INSTALLATION

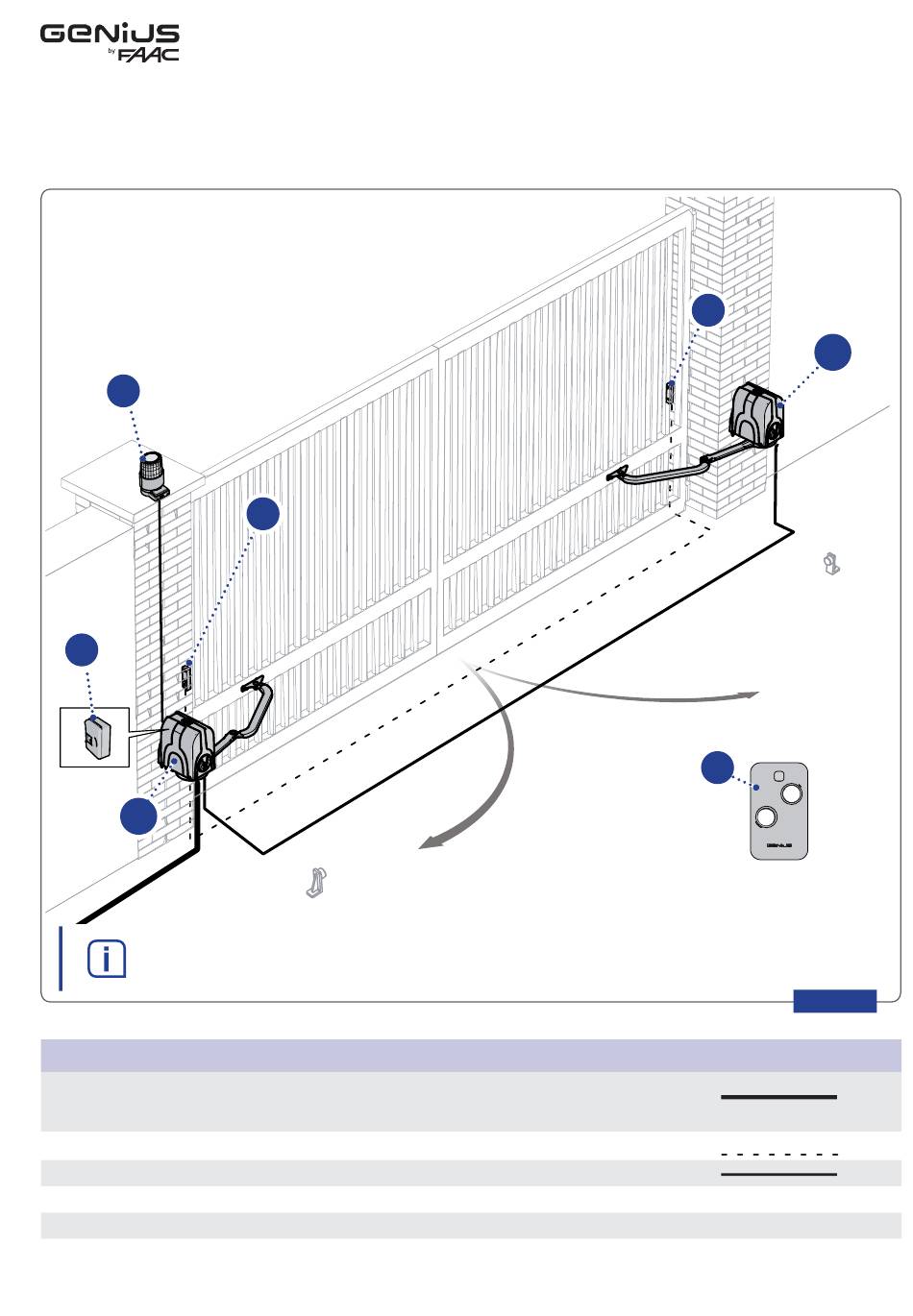

SCHÉMA DE L'INSTALLATION
c
d
a1
230V ~
2x1,5mm
Prédisposer l'alimentation de réseau pour l'actionneur qui contient la carte électronique (pouvant être installée
indifféremment sur le vantail gauche ou droit).
Pos
Description
a1
Actionneur COMPAS 24 V avec carte électronique
a2
Actionneur COMPAS 24 V sans carte électronique
b
Photocellules Vega BUS - installées sur le côté extérieur
c
Clignotant Guard LED
d
Récepteur RQFZ 868 MHz
e
Radio-commande KILO TX2 868 MHz
COMPAS
b
2
Section des câbles
2 x 2.5 mm
2
(minimum)
2 x 0.5 mm
2
2 x 1.5 mm
2
4
b
a2
e
x 2
Fig.1
532384 - Rev.A
