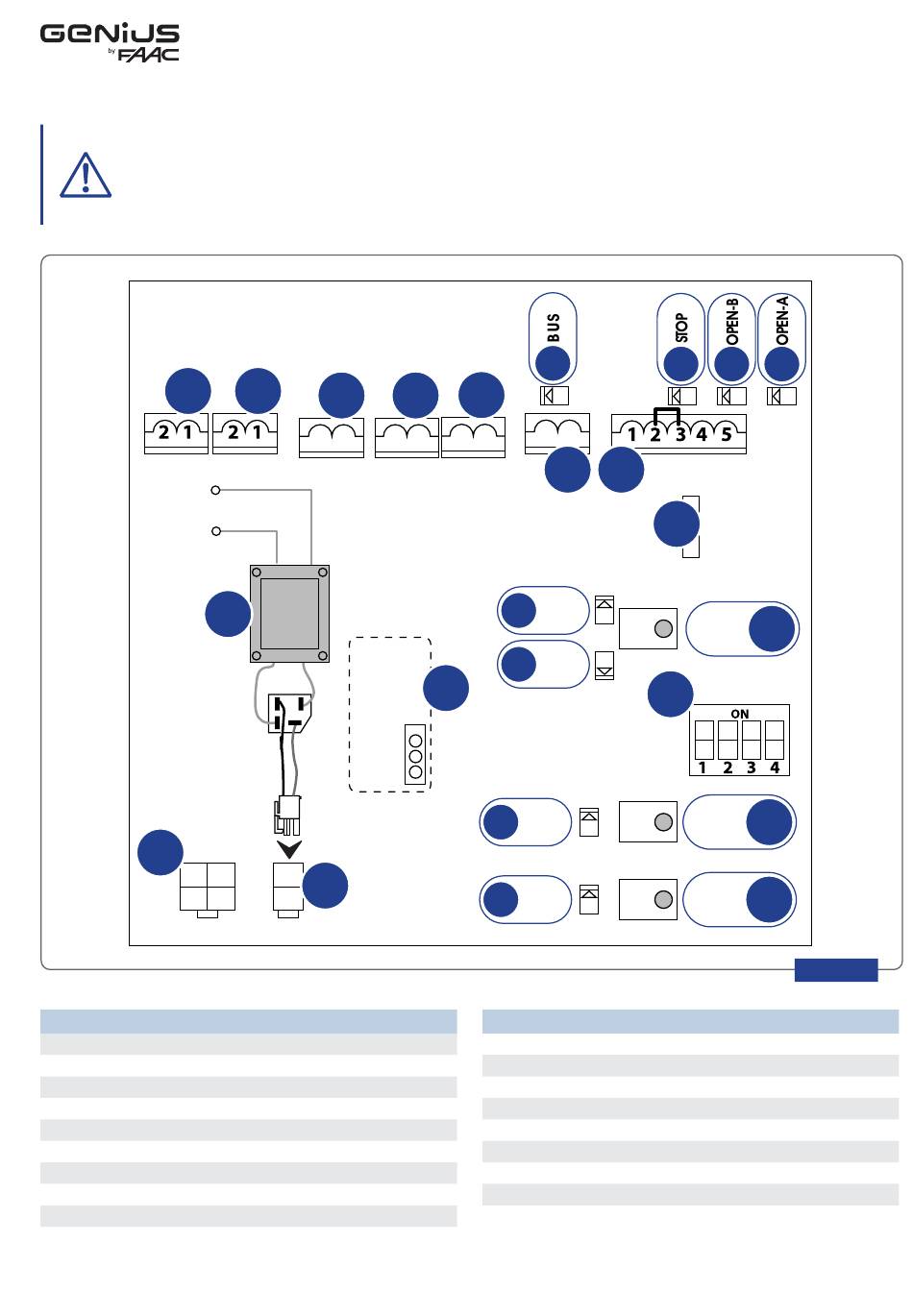

3. SCHÉMA DE LA CARTE ÉLECTRONIQUE
Couper toujours l'alimentation électrique avant d'effectuer toute intervention sur l'appareillage électronique.
Prévoir en amont de l'installation un interrupteur magnétothermique différentiel avec un seuil d'intervention
adéquat. Séparer toujours les câbles d'alimentation des câbles de commande et de sécurité (bouton-poussoir,
clignotant, photocellule, etc.).
Utiliser des gaines séparées ou un câble blindé (avec le blindage relié à la terre).
M1
J11
BATTERY
Sigle
Description
J1
Connecteur alimentation
J2
Bornier commande lumière de service
J3
Bornier clignotant Guard LED
J4
Bornier serrure électrique
J5
Bornier commandes
M1
Bornier actionneur COMPAS qui ouvre en premier
M2
Bornier actionneur COMPAS qui ferme en premier
J9
Embrayage récepteur RQFZ
J10
Bornier BUS pour photocellules Vega BUS
COMPAS
M2
J4
F2
RADIO
J1
POWER
LED
J2
J3
J10
LED
A
LED
B
J9
LED
LED
LOGIC
LED
LED
SPEED
Sigle
Description
J11
Connecteur batterie
SW1
Bouton Setup
SW2
Bouton Speed
SW3
Bouton Logic
DS1
DIP-switch programmation
F1
Fusible protection des accessoires
F2
Fusible protection
LEDs
LEDs de signalisation
16
LED
LED
LED
J5
F1
SETUP
SW1
DS1
LOGIC
SW3
SPEED
SW2
Fig.48
532384 - Rev.A
