4.2.6
Allumage/extinction des
projecteurs
4.2.6.1
Allumage manuel des projecteurs

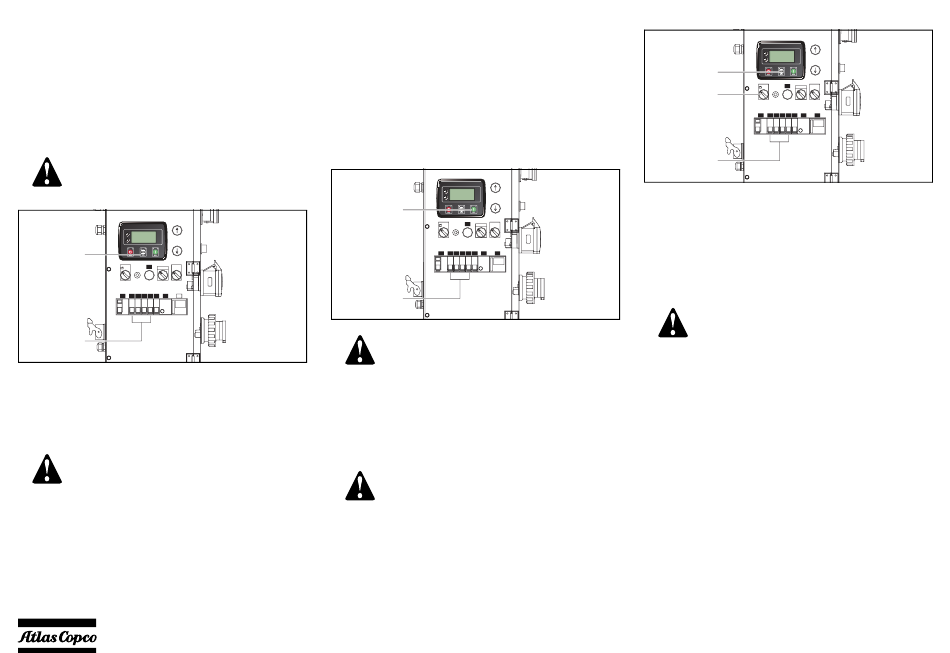

1. Vérifier que le mât est déployé et dans la position
souhaitée. Voir la section 4.2.4.
2. Mettre sous tension les 4 disjoncteurs (Q2-5) (1).
Sur les tours d'éclairage équipées
d'un module Lc1001™, les projec-
teurs sont maintenant allumés.
Lc1003
S50
2
S51
ON
0
0
1
0
1
UP
DOWN
S20
F10
H15
S25
S30
Q1
Q2 Q3 Q4 Q5 Q6
P7
P8
Q1
Q2
Q3
Q4
Q5
Q6
P7
1
3. Appuyer sur le bouton AUTO du module
Lc1003™ (2) pour allumer les projecteurs.
Les projecteurs s'allumeront automatiquement
chacun à son tour, pendant 2 secondes.
Lorsque la tour d'éclairage est rac-
cordée au secteur (option « Entrée
d'alimentation externe (230 V c.a.),
avec chargeur de batterie », S10 en
position 2), tous les projecteurs
s'allument simultanément dès que
les disjoncteurs Q2 à Q5 sont mis
sous tension.
4.2.6.2
Extinction manuelle des projecteurs
Pour éteindre manuellement les projecteurs, suivre la
procédure décrite ci-dessous et procéder à l'abaisse-
ment du mât.
1. Appuyer sur le bouton START du module
Lc1003™ (1) pour éteindre les projecteurs.
2. Placer les 4 interrupteurs automatiques (Q2 à Q5)
(2) en position d'arrêt.
Lc1003
S50
1
S51
0
ON
0
0
1
1
UP
DOWN
F10
S20
H15
S25
S30
Q1
Q2 Q3 Q4 Q5 Q6
P7
P8
Q1
Q2
Q3
Q4
Q5
Q6
P7
2
Sur les tours d'éclairage équipées
d'un module Lc1001™, les projec-
teurs peuvent être allumés/éteints en
actionnant les interrupteurs auto-
matiques (Q2 à Q5).
4.2.6.3
Allumage/extinction automatique des
projecteurs
Applicable
uniquement
minuteur ou la cellule photo-élec-
trique en option.
1. Vérifier que le mât est déployé et dans la position
souhaitée. Voir la section 4.2.4.
2. Amener le contacteur de démarrage S20 en
position À DISTANCE (1).
- 32 -
3. Mettre sous tension les 4 disjoncteurs (Q2-5) (2).
3
1
2
4. Appuyer sur le bouton AUTO du module
Lc1003™ (3) pour activer le mode Automatique.
Les projecteurs s'allument/s'éteignent automati-
quement en fonction de la luminosité (cellule pho-
to-électrique en option) ou selon un programme
défini.
Lorsque la tour d'éclairage est rac-
cordée au secteur (option « Entrée
d'alimentation externe (230 V c.a.),
avec chargeur de batterie », S10 en
position 2), tous les projecteurs
s'allument simultanément dès que
les disjoncteurs Q2 à Q5 sont mis
sous tension.
avec
le
Lc1003
S50
S51
0
ON
0
0
1
1
UP
DOWN
F10
S20
H15
S25
S30
Q1
Q2 Q3 Q4 Q5 Q6
P7
P8
Q1
Q2
Q3
Q4
Q5
Q6
P7
