2.4.2
Panneau de commande et
d'indication Lc1003™

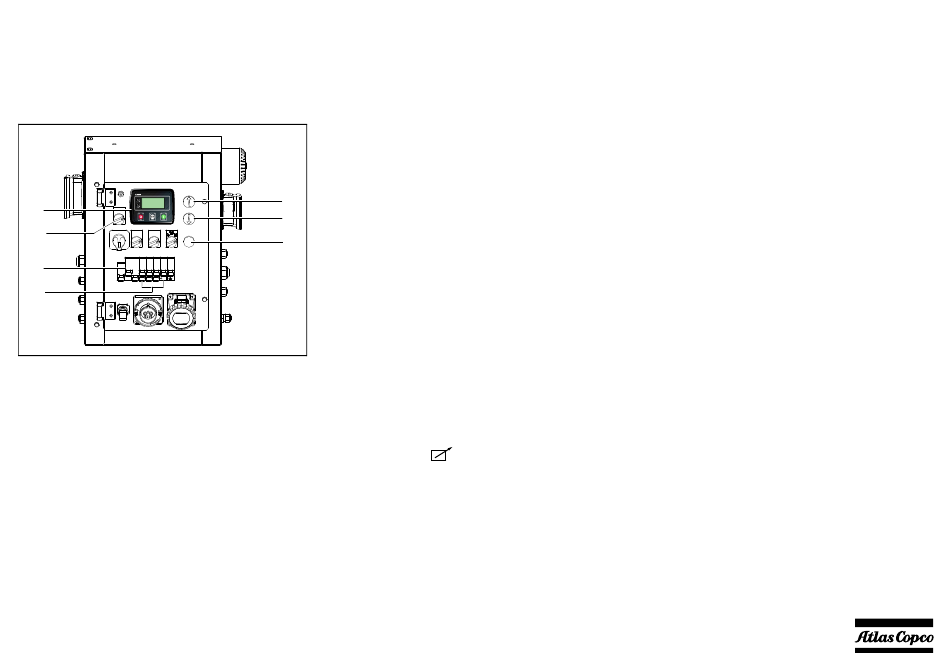

Aperçu du panneau de commande
Pour des applications de tour d'éclairage plus avan-
cées, le panneau de commande Lc1003™ est installé.
Lc1003
A1
S20
Q1
Q2-5
A1......... Contrôleur numérique Lc1003™
F10....... Fusible 10 A
Le fusible disjoncte lorsque le courant de la
batterie vers le circuit de commande du
moteur dépasse sa valeur nominale. Le
fusible peut être réarmé en appuyant sur le
bouton.
Q1 ........ Disjoncteur général avec ELCB ou
protection différentielle
Coupe le courant d'alimentation en cas de
S50
court-circuit du côté de la charge ou lorsque
S51
le détecteur de fuite à la terre (30 mA) ou la
F10
protection à maximum de courant est
activé(e). Il doit être réarmé manuellement
après avoir éliminé le problème.
Q2-5 ..... Disjoncteurs pour les projecteurs
Le panneau de commande comporte 4
disjoncteurs pour les projecteurs (un pour
chaque projecteur). Les 4 projecteurs sont
contrôlés par le contrôleur Lc1003™, au
moyen de relais.
S20 ....... Bouton À DISTANCE/MARCHE/ARRÊT
Position
:Position de DÉMARRAGE
À DISTANCE, pour l'option
de démarrage automatique à
l'aide de la cellule photo-
électrique ou de minuterie
hebdomadaire, en option
Position I :
MARCHE, pour le démar-
rage manuel
- 21 -
Position O :
ARRÊT,
contrôleur
S50 ....... Bouton MONTER
Appuyer sur le bouton MONTER pour dé-
ployer le mât.
S51 ....... Bouton DESCENDRE
Appuyer sur le bouton DESCENDRE pour
abaisser le mât.
Caractéristiques du contrôleur Lc1003™
Le contrôleur Lc1003™ dédié fournit des fonctions et
avantages uniques pour les applications de tour
d'éclairage, tels que :
– Fiabilité/fonctionnalité : séquence de 4 sorties
d'éclairage
– 8 programmateurs d'événements : minuterie heb-
domadaire
– Efficacité du carburant : arrêt automatique des
projecteurs
– Fonctionnement convivial
– Démarrage à distance avec cellule photo-élec-
trique en option
pour
isoler
le
