2.4
Caractéristiques électriques
Les caractéristiques électriques décrites dans ce
chapitre sont standard sur cette tour d'éclairage. Pour
connaître toutes les caractéristiques électriques des
équipements en option, voir le chapitre « Aperçu des
options électriques », page 68.
2.4.1
Panneau de commande et
d'indication Lc1001™
Aperçu du panneau de commande

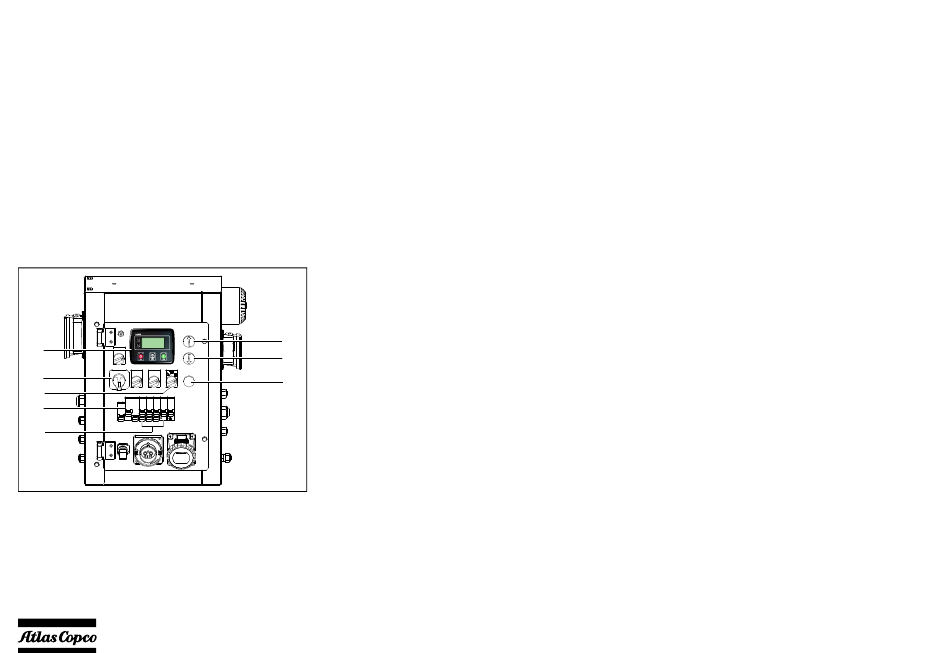

Le panneau de commande Lc1001™ est installé pour
assurer le fonctionnement de base de la tour
d'éclairage.
Lc1003
A1
P2
P1
Q1
Q2-5
A1......... Contrôleur Lc1001™
F10....... Fusible 10 A
Le fusible disjoncte lorsque le courant de la
batterie vers le circuit de commande du mo-
teur dépasse sa valeur nominale. Le fusible
peut être réarmé en appuyant sur le bouton.
Q1 ........ Disjoncteur général avec ELCB ou
protection différentielle
Coupe le courant d'alimentation en cas de
court-circuit du côté de la charge ou lorsque
le détecteur de fuite à la terre (30 mA) ou la
protection à maximum de courant est
activé(e). Il doit être réarmé manuellement
après avoir éliminé le problème.
P1......... Jauge de niveau de carburant
P2......... Compteur des heures de service
S50
Q2-5 ..... Disjoncteurs pour les projecteurs
S51
Le panneau de commande comporte 4
F10
disjoncteurs pour les projecteurs (un pour
chaque projecteur). Les 4 projecteurs sont
contrôlés par le contrôleur Lc1001™, au
moyen de relais.
S50 ....... Bouton MONTER
Appuyer sur le bouton MONTER pour
déployer le mât.
S51 ....... Bouton DESCENDRE
Appuyer sur le bouton DESCENDRE pour
abaisser le mât.
- 20 -
Caractéristiques du contrôleur Lc1001™
Le contrôleur Lc1001™ dédié fournit des fonctions
de base pour les applications de tour d'éclairage, telles
que :
– Versions de démarrage automatique et manuel
configurables
•
Entrée de démarrage à distante (en mode de
démarrage automatique)
•
Entrée d'arrêt auxiliaire (en mode de démar-
rage manuel)
– Préchauffage automatique du moteur
– Des fonctions de surveillance et de protection du
moteur :
•
Entrées pour surveiller la faible pression
d'huile, la température élevée du moteur et le
surrégime.
Lorsque le module détecte l'un des défauts
mentionnés ci-dessus, il arrête automatique-
ment le moteur.
•
Possibilité de surveiller le chargement de la
batterie en utilisant la borne WL sur l'alterna-
teur de charge.
Lorsqu'un défaut de charge de la batterie est
détecté, la DEL d'avertissement s'éclaire sur le
panneau avant.
– Indication du statut des DEL. Un aperçu des DEL
est présenté en page 57.
