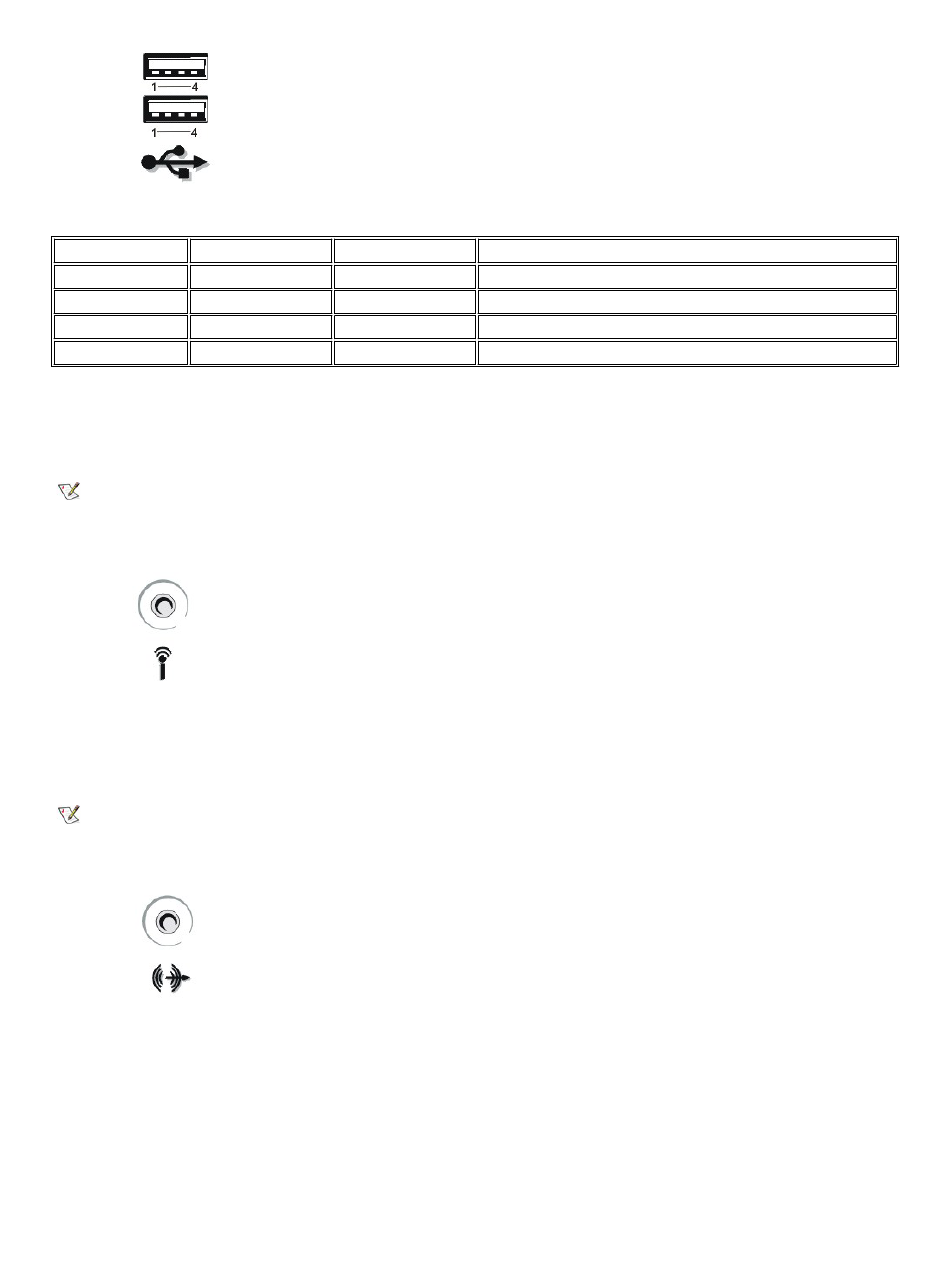

Tableau 8. Numéros de broches des connecteurs USB
Broche
Signal
1
Vcc
2
DATA
3
+DATA
4
GND
Jack de microphone
Vous pouvez utiliser un jack de microphone (reportez-vous à la figure 11) pour connecter un microphone personnel normale d'ordinateur. Branchez
le câble du microphone dans la prise jack du microphone. L'entrée du microphone est une source mono avec des niveaux de signaux maximaux
de 130 millivolts de valeur efficace (mVrms).
REMARQUE : N'utilisez pas de microphones standard. Utilisez seulement les microphones conçus pour une utilisation avec
ordinateurs.
Figure 11. Jack de microphone
Jack de ligne de sortie audio
Vous pouvez utiliser le jack de ligne de sortie audio (reportez-vous à la figure 12) pour relier la plupart des haut-parleurs autonomes d'ordinateur
avec des amplificateurs intégrés. Le jack de ligne de sortie audio est suffisamment amplifié pour alimenter la plupart des casques d'écoute.
Branchez le câble des haut-parleurs dans la prise jack du microphone.
REMARQUE : N'utilisez de haut-parleurs non alimentés. N'utilisez que des haut-parleurs autonomes avec des amplificateurs intégrés.
Figure 12. Jack de ligne de sortie audio
Jack de ligne d'entrée audio
Vous pouvez utiliser le jack de ligne d'entrée (reportez-vous à la figure 13) pour connecter des périphériques d'enregistrement/lecture tels les
lecteurs de cassette, les lecteurs de CD et les magnétoscopes. Connectez le câble de ligne de sortie de l'un de ces périphériques dans la prise
jack de ligne d'entrée audio située à l'arrière de votre ordinateur.
Figure 13. Jack de ligne d'entrée audio
E/S
Définition
---
Tension d'alimentation
I
Entrée de données
Sortie de données
O
---
Terre du signal
