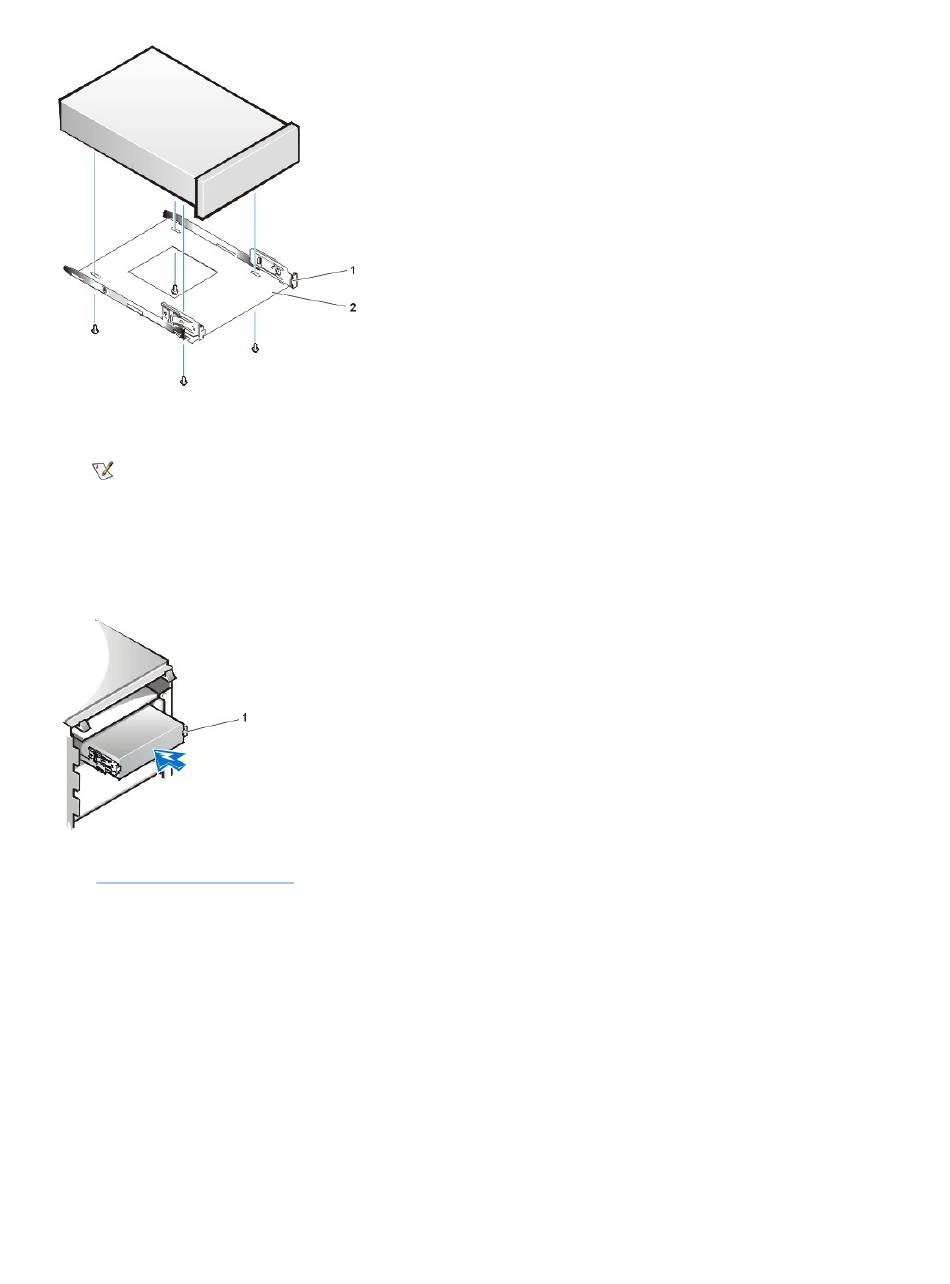

Pour mieux garantir l'installation correcte de l'unité dans le châssis, insérez et vissez les quatre vis dans l'ordre de numérotation des
trous (les trous sont numérotés de « 1 » à « 4 »).
REMARQUE : Le support d'unité de 5,25 pouces ne supporte que des unités montées par le bas. Il n'y a pas de trous de vis
disponibles sur les côtés du support.
6. Faites glisser le nouveau lecteur dans la baie de lecteur jusqu'à ce qu'il s'enclenche complètement (reportez-vous à la figure 8).
Assurez-vous que les deux languettes du support s'enclenchent complètement dans la baie d'unité.
Figure 8. Insertion du nouveau lecteur dans la baie d'unité
7. Si vous installez un lecteur muni de sa propre carte contrôleur, installez la carte contrôleur dans le logement d'extension (reportez-vous à
« Installation d'une carte
d'extension »).
8. Branchez un câble d'alimentation en CC dans le connecteur d'arrivée d'alimentation électrique situé à l'arrière du lecteur (reportez-vous à la
figure 9).
Figure 9. Connexion des câbles du lecteur de bande EIDE
1 Languettes du support
(2)
2 Support
1 Languettes du support
(2)
