Vue d'ensemble
Genion One
Genion One
1. A1(+), Alimentation auxiliaire
2. A2(-), Alimentation auxiliaire
3.
terre
4. B-, Connexion RS-485
5. A+, Connexion RS-485
6. GND, Connexion RS-485
7. V1, Entrée tension
8. V2, Entrée tension
11
11
12
12
13
13
14
14
7
7
4
4
8
8
5
5
9
9
6
6
10
10

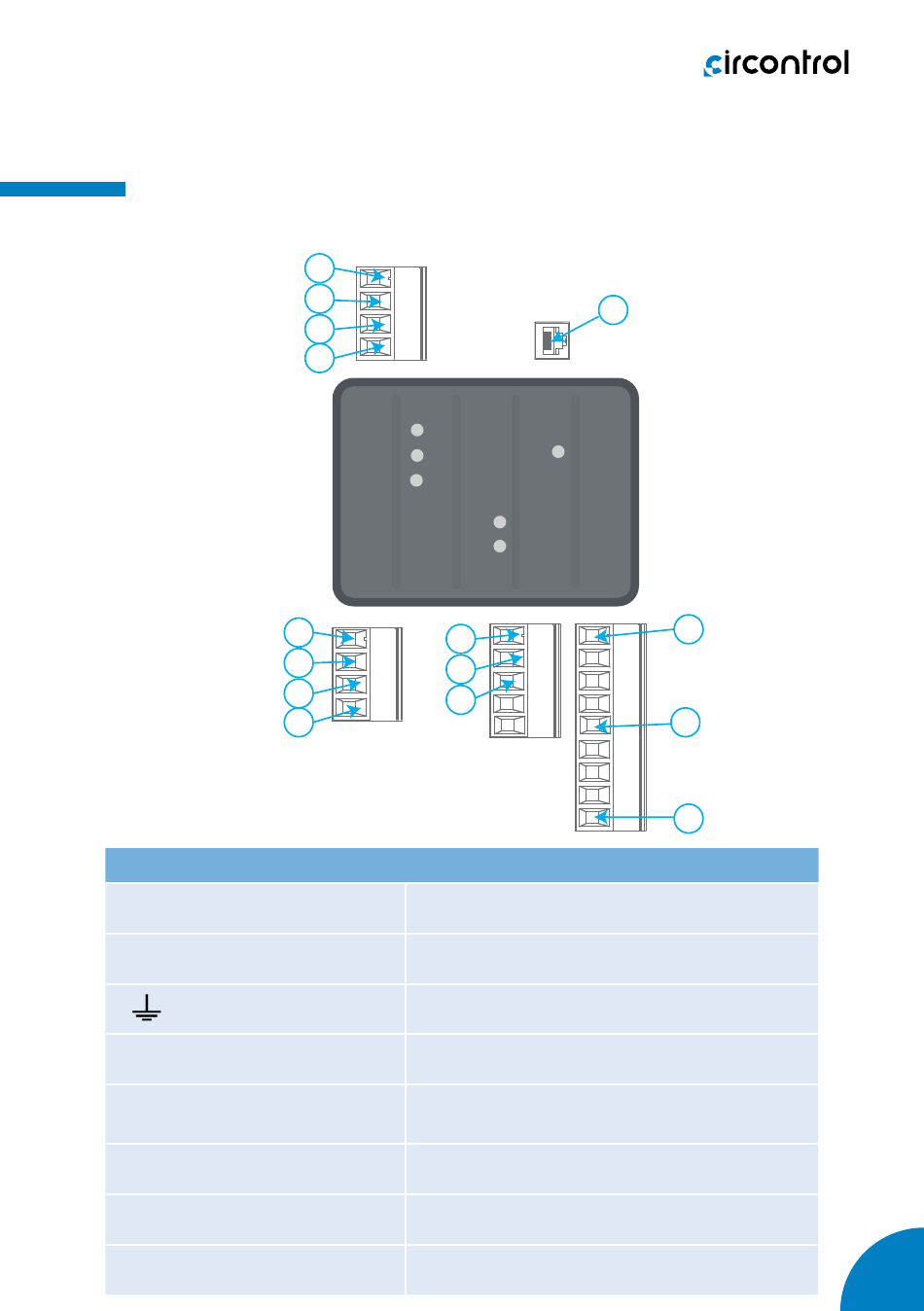

Terminaux Genion One
9. V3, Entrée tension
10. N, Entrée neutre de la tension
11. N1, Entrée neutre du courant
12. I3, Entrée de courant du point de recharge des VE
13. I2, Courant d'entrée de la
production photovoltaïque
14. I1, Entrée courant secteur
15. Ethernet, Connexion Ethernet
15
15
1
1
2
2
3
3
09
