IMPORTANT: ne pas tenter de tondre une herbe haute de plus
de 25 mm, lorsque la hauteur de coupe de 25 mm et sélectionnée
et l'arrière de l'unité de coupe est abaissé, cela fait peiner le
moteur excessivement.
1.
Démarrer le moteur et relever l'unité de coupe de manière à
pouvoir modifier la hauteur de coupe des roues pivotantes
avant. Couper le moteur lorsque l'unité de coupe est relevée.
La hauteur de coupe des roues pivotantes arrière peut être
changée quand l'unité est abaissée.
2.
Serrer l'arrière du fil et le tourner sur la clavette. Extraire la
clavette de l'axe. Enfiler les entretoises sur l'axe pour obtenir
la hauteur de coupe souhaitée (Fig. 2 et 3), puis enfiler la
rondelle.
3.
Enfoncer l'axe de pivot dans le bras pivotant avant. Glisser les
entretoises restantes sur l'axe (Fig. 2 et 3). Fixer l'ensemble au
moyen de la clavette.
Nota: lorsque l'unité de coupe est utilisée aux positions de hauteur
de coupe de 25 ou 38 mm, les rouleaux avant et arrière doivent être
positionnés dans les trous des supports supérieurs.
DEFLECTEUR D'HERBE
AVERTISSEMENT
Le déflecteur d'herbe est un dispositif de sécurité destiné à dévier
l'herbe ou tout autre corps étranger éjecté vers le bas. NOUS
PRECONISONS DE PLACER LE DEFLECTEUR EN
POSITION NORMALE D'UTILISATION CHAQUE FOIS QUE
L'UNITE DE COUPE EST ENGAGEE. NE JAMAIS UTILISER
L'UNITE DE COUPE SANS LE DEFLECTEUR OU AVEC LE
DEFLECTEUR ATTACHE/BLOQUE EN POSITION RELEVEE.
LES LAMES POURRAIENT PROJETER DES DEBRIS ASSEZ
LOIN ET AVEC SUFFISAMMENT DE FORCE POUR CAUSER
DES BLESSURES CORPORELLES OU DES DEGATS
MATERIELS. Si le déflecteur est endommagé, réparer ou
remplacer les pièces concernées.
Nota: normalement, le déflecteur est maintenu abaissé par un
ressort, mais l'utilisateur peut l'écarter momentanément pour
faciliter le chargement sur une remorque ou toute autre manoeuvre.
IMPORTANT: si l'unité de déplacement doit être utilisée avec
une unité de coupe à décharge arrière, et si elle n'est pas déjà
équipée d'un filtre à air Donaldson, monter le kit de filtre à air
N° 27-7090.

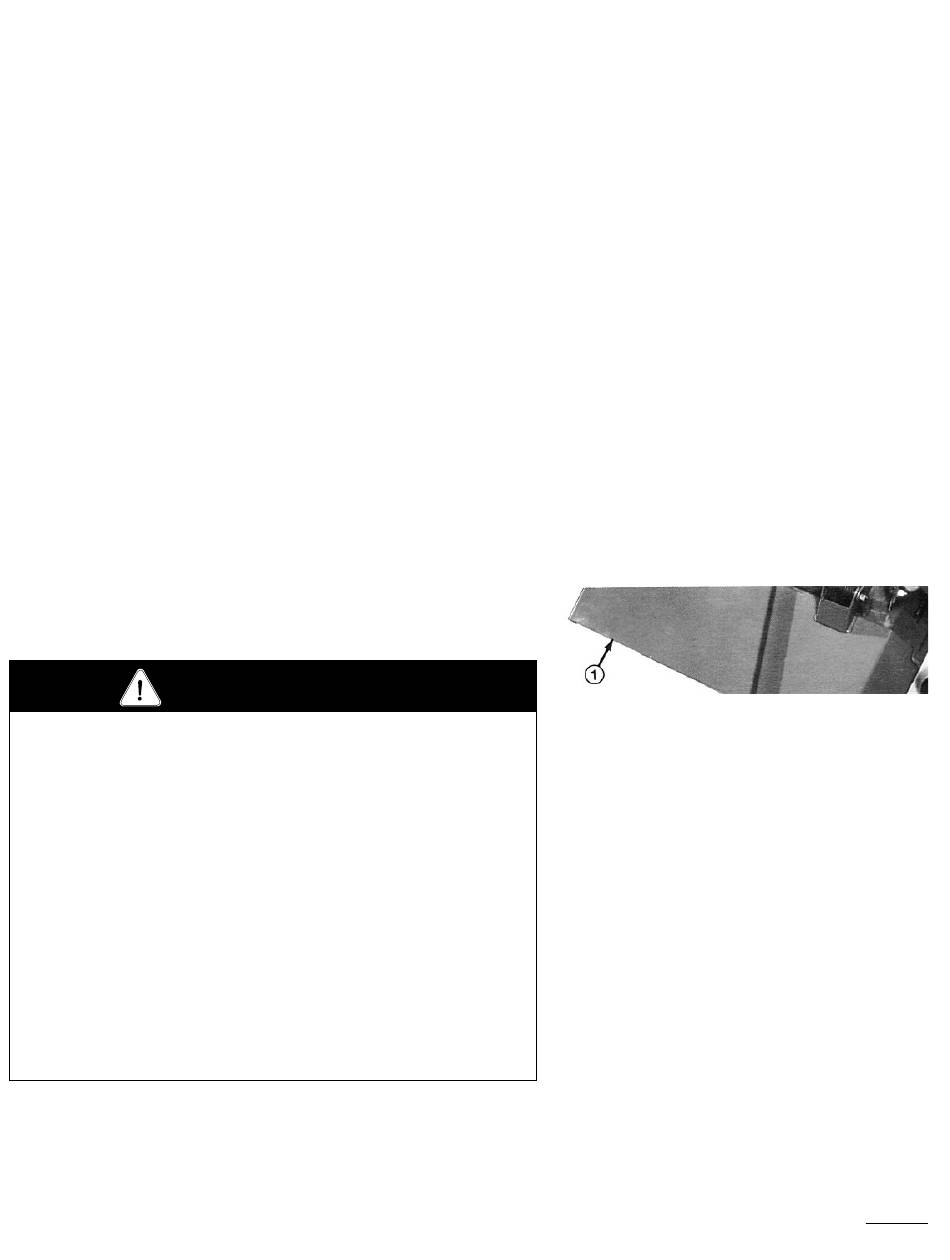

Figure 4
1.
Déflecteur à la position la plus basse
