13.3 Timon à trois points d'ancrage hydraulique
13.3.1 Montage d'un appareil porté
5
4
1
 Resserrez à fond le contre-écrou de la barre de poussée (4)
114
Mise en œuvre d'une machine à dispositif d'attelage combiné
2
3
après chaque réglage !

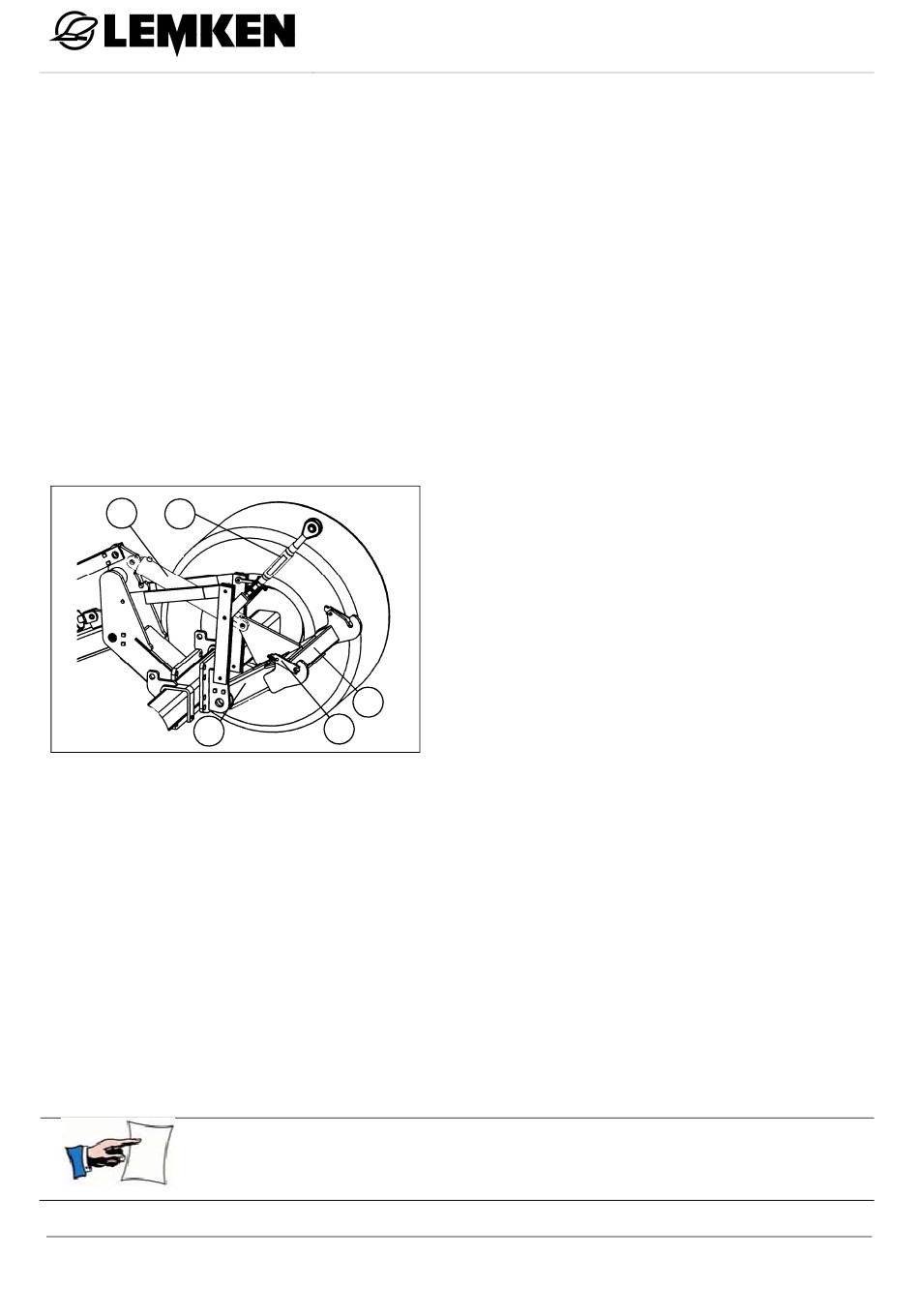

L'appareil est livré avec un timon à trois
points d'ancrage hydraulique (1) de caté-
gorie II, permettant le montage d'un appa-
reil porté, par exemple d'un semoir en
ligne possédant son propre système de
roulement.
 Reliez l'appareil porté doté de son arbre
guide à l'ensemble de bras inférieur (2)
du timon à trois points.
 Sécurisez l'arbre guide à l'aide des
barres de verrouillage (3).
 Sécurisez les barres de verrouillage (3)
elles-mêmes par des clavettes.
 Montez le bras supérieur (4) et sécuri-
sez-le.
Durant le travail, l'appareil de commande
pour le bras de levage hydraulique doit
être mis en position flottante.
 Relevez l'appareil porté en faisant rentrer
le vérin hydraulique (5).
 Branchez les conduites hydrauliques de
l'outil porté à l'arrière sur les prises de la
console (6).
Avant de le transporter, il faut soulever en-
tièrement l'outil porté et fermer la vanne
d'arrêt du vérin hydraulique (5).
avec appareil additionnel
