Hardi NAVIGATOR 550M Manuel De L'utilisateur page 15

Note : Sur les modèles 550M HC, il serait peut-être nécessaire de changer
les jantes d'un côté à l'autre, pour obtenir un espacement correct des roues.
Installez de nouveau et resserrez tous les boulons.

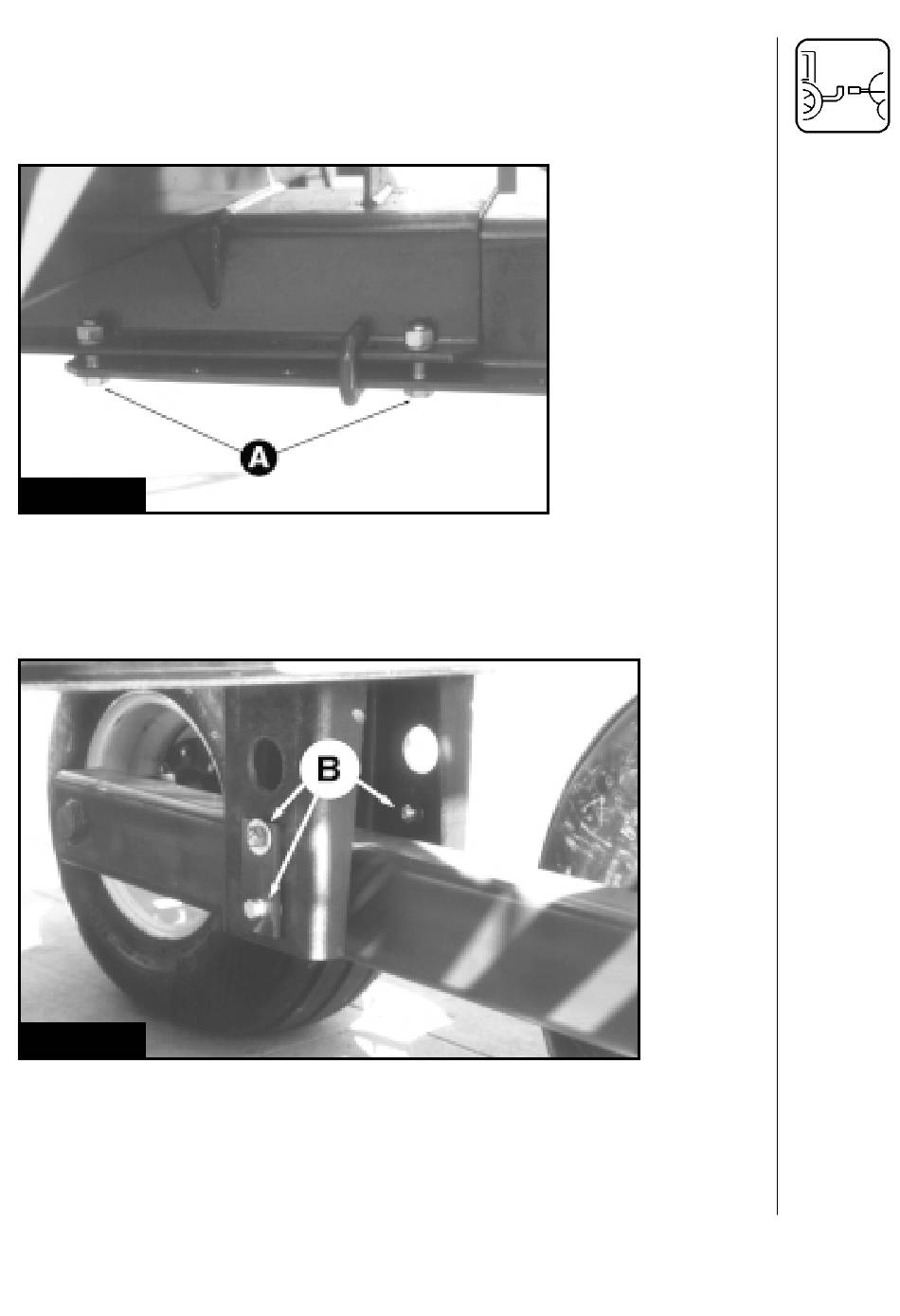

Fig. 3
Le dégagement au sol peut être modifié sur les modèles 800M/1000M TA, soit
à 20" ou à 27,5". Ceci est achevé en desserrant les trois boulons (B) (Fig. 4)
et en retirant la cheville du pivot. Placez la flèche en tandem à l'une ou l'autre
des deux positions et réinstallez la cheville de pivot et les boulons.
Fig. 4
Note : Les modèles «Navigator HARDI
équipés d'un essieu large de 120" en option. L'essieu de 120" est disponible
avec les versions à essieu simple HC (dégagement haut) et TA (essieux en
tandem). L'essieu de 120" est d'une longueur fixe et n'est pas réglable. Le
dégagement au sol est le même que ceux des systèmes à essieu standard.
MANUEL DE L'UTILISATEUR HARDI
® 800M et 1000M» peuvent être
®
NAVIGATOR 550M, 800M, 1000M CENTRIFUGES 13
