Montaggio di un collare di scarico con scarico
posteriore

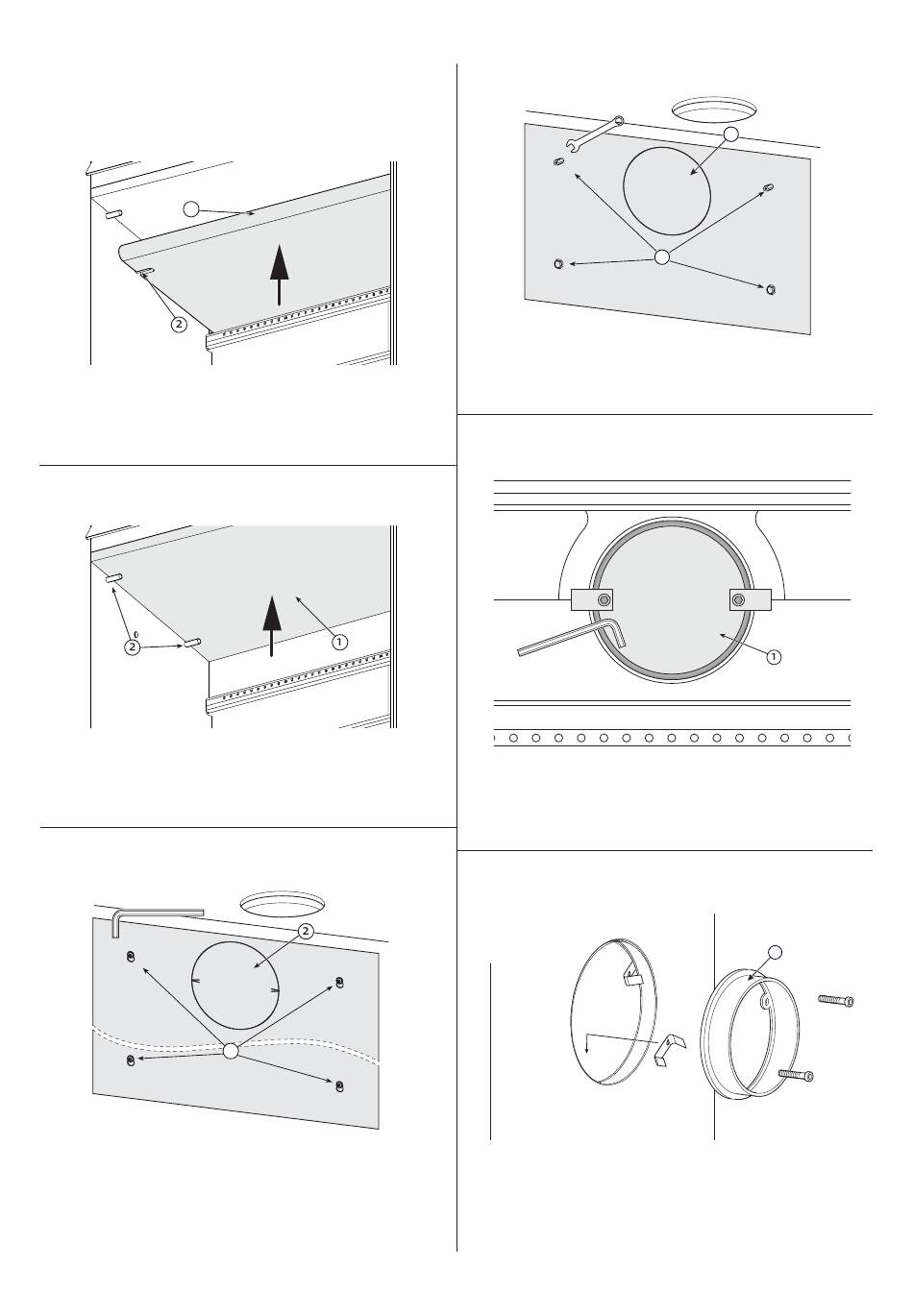

Fig. 4
1
1. Sollevare con cura il parafi amma (fi g. 4-1).
2. Rimuovere i perni (fi g. 4-2).
3. Estrarre il parafi amma.
Fig. 5
1. Sollevare con cura il defl ettore di aspirazione (fi g. 5-1).
2. Rimuovere i perni (fi g. 5-2).
3. Estrarre il defl ettore di aspirazione.
Fig. 6
1. Svitare lo scudo termico esterno (fi g. 6-1).
2. Rimuovere l'estrattore (fi g. 6-2).
62
1
Fig. 7
1. Svitare lo scudo termico interno (fi g. 7-1).
2. Rimuovere l'estrattore (fi g. 7-2).
Fig. 8
1. Rimuovere il coperchio in ghisa (fi g. 8-1) dall'interno della
camera di combustione.
2. Montare il coperchio in ghisa nel foro di scarico superiore.
Fig. 9
1. Fissare allo scarico l'apposito collare smontato (fi g. 9-1),
situato all'interno del ceneraio, utilizzando le fascette di
fi ssaggio e le viti prelevate dalla busta di minuterie.
