- Page 1 1005 1006 FR - INSTRUCTIONS DE MONTAGE ET D'UTILISATION SCAN 1005 1006 INSTRUCTIONS DE MONTAGE ET D'UTILISATION SCAN 1005 1006...
-
Page 2: Félicitations Pour L'achat De Votre Nouvel Insert Scan

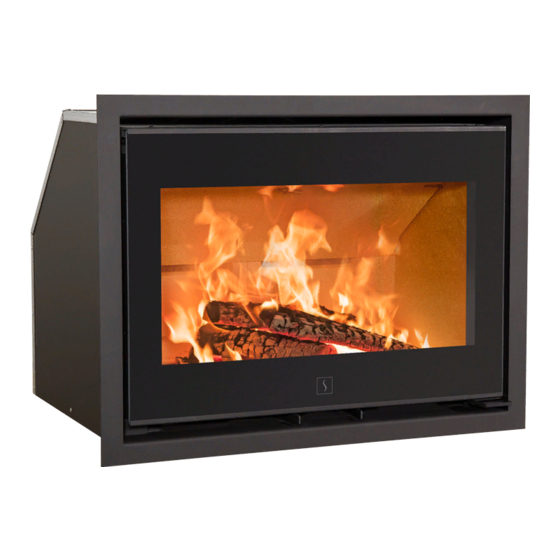

Afin de profiter au maximum du poêle, il est important de suivre nos conseils et indi- cations. Ce manuel doit être conservé pendant toute la durée de l’utilisation et trans- mis en cas de vente du poêle. SCAN 1005 BB SCAN 1005 WC SCAN 1005 BS... -
Page 3: Table Des Matières
CARACTERISTIQUES TECHNIQUES Installation Croquis Scan 1006 Securité Plaque signalétique Dimensions et caractéristiques techniques Numéro d'enregistrement du produit Croquis Scan 1005 ¬ ¬ MONTAGE Outillage pour le montage du poêle à bois Encastrement du poêle dans des matériaux inflammables avec cloison pare-feu Pièces détachées... -
Page 4: Caracteristiques Techniques
Il en est de même du montage d'accessoires ou d'options non fournis par Scan A/S. Cela peut également arriver dans le cas où des pièces nécessaires au fonctionnement et à la sécurité... -
Page 5: Dimensions Et Caractéristiques Techniques
Pièce de raccordement, diam. int. 144 mm Pièce de raccordement, diam. ext. 148 mm Type d'approbation Intermittente* Scan 1005 – Essai effectué selon EN 13229 Scan 1006 – Essai effectué selon EN 13229 Vermi- Vermi- Pierre Pierre Chambre de combustion... -
Page 6: Croquis Scan 1005
CROQUIS SCAN 1005 Pièce de recordement pour la sortie dessus Pièce de recordement pour la sortie arrière Air extérieur de combustion à l’arrière de la cassette Centre d’entrée d’air extérieur de combustion au fond Toutes les mesures sont en mm... - Page 7 CROQUIS SCAN 1006 Pièce de recordement pour la sortie dessus Pièce de recordement pour la sortie arrière Air extérieur de combustion à l’arrière de la cassette Centre d’entrée d’air extérieur de combustion au fond Toutes les mesures sont en mm...
-
Page 8: Plaque Signalétique
PLAQUE SIGNALÉTIQUE Tous les poêles cheminées Scan sont dotés d'une plaque signalétique indiquant les normes de contrôle ainsi que la distance de sécurité par rapport à des matériaux combustibles. La plaque signalétique (Vermiculite) est située sur le dessus du poêle La plaque signalétique (Pierre céramique) est situé... -
Page 9: Numéro D'enregistrement Du Produit
NUMÉRO D'ENREGISTREMENT DU PRODUIT Tous les poêles cheminées Scan sont munis d’un numéro d’enregistrement du produit. Veuillez noter ce numéro sur la dernière page du manuel, et de le rappeler lors de toute demande adressée au revendeur ou à Scan A/S. -
Page 10: Montage
¬ Grilles de convection (voir page 27) MISE AU REBUT DE L'EMBALLAGE Votre poêle Scan est être livré avec l'emballage suivant: L'emballage en bois, réutilisable, peut après utilisation être brûlé comme un produit neutre Emballage en bois CO 2 ou remis au recyclage Dessus en polystyrène... -
Page 11: Plaque De Sol
CHEMINÉE EXISTANTE ET CHEMINÉE MODULAIRE S'il est prévu de raccorder le poêle à un conduit de cheminée existant, il est astucieux de demander conseil à un revendeur Scan agréé ou un ramoneur local. Il est également possible d'obtenir des conseils quant à la rénovation éventuelle du conduit de cheminée. -
Page 12: Couverture De Cadre Et Porte
Si le poêle est raccordé à un conduit de cheminée en acier, il convient également de respecter les exigences concernant les distances de sécurité du conduit de cheminée. Pakning på svøb 91001036 EMNE: TG.NR: DATO: 11-05-12 VÆGT: SIGN: AREAL: Krog Iversen & Co A/S DK-5492 Vissenbjerg© Folder\Designs\Scan 1001\91001036.idw... -
Page 13: Encastrement Du Poêle Dans Des Matériaux Inflammables Avec Cloison Pare-Feu
MATERIALE: VÆGT: DATO: SIGN: Min. 500 cm DIMENSION: AREAL: Krog Iversen & Co A/S Ouverture DK-5492 Vissenbjerg© C:\Working Folder\Designs\Scan 1001\91001029.idw STI: supérieure de convection (Pierre céramique) (Vermiculite) Min. 350 cm Ouverture inférieure de convection Distance par rapport aux meubles au verre Uisoleret røgrør... - Page 14 23-01-2019 SIGN: VÆGT: AREAL: Krog Iversen & Co A/S DK-5492 Vissenbjerg© ng Folder\Designs\Scan 1005\91005030.idw La distance par rapport au mur pare-feu (brique) dépend de l'utilisation d'un conduit de fumée isolé avec une isolation jusqu'à l'insert Konstruktion/omramning mod loft Scan 1005...
- Page 15 être omises. L’attention est cependant attirée sur le fait qu'il ne faut pas poser une plaque supérieure sur la construction Scan 1001 Åben indbygning Scan 1001 91001050 TG.NR: NAVN: EMNE: 15-11-12 MATERIALE: VÆGT:...
-
Page 16: Utilisation De La Porte
Vérifier que le poêle n’est pas endommagé avant de commencer l’installation. Le Scan 1005/1006 est livré, fixé sur une palette. Il est recommandé de démonter la porte et de retirer toutes les pièces détachées qui se trouvent dans la chambre de combustion avant de dévisser l’insert de la palette. Cela permet de faciliter l’en- castrement de l’insert. - Page 17 91005012 DATO: 23-04-2018 SIGN: MATERIALE: VÆGT: DIMENSION: AREAL: Krog Iversen & Co A/S DK-5492 Vissenbjerg© C:\Working Folder\Designs\Scan 1005\91005012.idw STI: Démonter les deux vis qui maintien- nent la cassette sur la palette Afmontage røgstuds Scan 1005 EMNE: TG.NR: 91005004 13-03-2018 ALE: VÆGT:...
-
Page 18: Installation De La Pièce De Raccordement Du Conduit
Fixer la pièce de raccordement avec des écrous à bride Joint Montage røgstuds Scan 1005 NAVN: EMNE: MATERIALE: VÆGT: DIMENSION: AREAL: 4 x écrous à bride M6 C:\Working Folder\Designs\Scan 1005\91005028.idw STI: Montage røgstuds Scan 1001 91001025 NAVN: EMNE: TG.NR: MATERIALE: VÆGT: DATO:... -
Page 19: Préparation Pour Arrivée D'air Extérieur De Combustion
EMNE: Krog Iversen & Co A/S TG.NR: MATERIALE: VÆGT: DATO: 07-05-2012 SIGN: DK-5492 Vissenbjerg© Working Folder\Designs\Scan 1005\91005009.idw DIMENSION: AREAL: Krog Iversen & Co A/S DK-5492 Vissenbjerg© C:\Working Folder\Designs\Scan 1001\91001032.idw STI: Installer le manchon Ø100 Ekstern forbrænding bag på svøb an 1001... -
Page 20: Raccordement D'air Extérieur De Combustion Par L'intermédiaire Du Fond De La Cassette
Coucher l’insert et retirer la plaque de couverture du fond. Montage forbrændingsluftkasse Scan 1005 91005010 EMNE: TG.NR: Installer l’insert dans la cassette, voir page 22 15-03-2018 ALE: VÆGT: DATO: SIGN: AREAL: Krog Iversen & Co A/S DK-5492 Vissenbjerg© Working Folder\Designs\Scan 1005\91005010.idw Les plaques de couverture... -
Page 21: Installation Sans Raccords Pour Convection
Krog Iversen & Co A/S DK-5492 Vissenbjerg© MONTAGE DES RACCORDS POUR CONVECTION (ACCESSOIRE) C:\Working Folder\Designs\Scan 1005\91005017.idw STI: Raccords pour convection Ø149 mm Afin de démonter les plaques de couverture des raccords pour convection, utiliser par ex. un tournevis droit qui doit être placé... -
Page 22: Montage De La Cassette
NAVN: EMNE: TG.NR: 02-05-12 DATO: MATERIALE: VÆGT: SIGN DIMENSION: AREAL: Krog Iversen & Co A/ DK-5492 Vissenbjerg C:\Working Folder\Designs\Scan 1001\91001030.idw STI: Isætning cassette Scan 1001 EMNE: TG.NR: 91001014 Afin de mettre à niveau la cassette, régler 23-04-12 VÆGT: DATO: SIGN: les vis d’ajustage à... - Page 23 NAVN: EMNE: MATERIALE: VÆG DIMENSION: AREAL: C:\Working Folder\Designs\Scan 1001\91001013.idw STI: Mettre en place les chevilles, vis et rondelles. Vérifier que la cassette est de niveau avant de serrer. Pour le serrage, il est également possible d’utiliser la clé torx fournie dans le sachet de pièces détachées qui se trouve dans la chambre...
- Page 24 EMNE: DATO MATERIALE: VÆGT: DIMENSION: AREAL: C:\Working Folder\Designs\Scan 1001\91001018.idw STI: Retirer la plaque supérieure de la cassette. La plaque supérieure de la cassette peut être démontée lorsque la cassette est fixée. Cela facilite installation de l’insert Afmontage topplade i kassette...
-
Page 25: Installer L'insert
AVN: EMNE: TG.NR: 26-04-2012 MATERIALE: VÆGT: DATO: SIGN: IMENSION: AREAL: Krog Iversen & Co A/S Ouvertures de DK-5492 Vissenbjerg© C:\Working Folder\Designs\Scan 1001\91001027.idw préhension des tiges de guidage Styretapper og fanghuller Scan 1001 NAVN: EMNE: TG.NR: 91001017 24-04-12 MATERIALE: VÆGT: DATO:... -
Page 26: Montage De La Couverture De Cadre
AREAL: Krog Iversen & Co A/S DIMENSION: AREAL: Krog Iversen & Co A/S DK-5492 Vissenbjerg© C:\Working Folder\Designs\Scan 1001\91001031.idw STI: DK-5492 Vissenbjerg© C:\Working Folder\Designs\Scan 1001\91001031.idw STI: Remonter la plaque supérieure de la cassette et la porte MONTAGE DE LA COUVERTURE DE CADRE Il est recommandé... -
Page 27: Montage De La Grille De Convection (Accessoire)
Indbygningsmål i mur Indbygningsmål i mur Indbygningsmål for konvektionsrist 91001053 EMNE: TG.NR: 1,64 kg 05-09-2017 VÆGT: DATO: SIGN: 279757 mm^2 AREAL: Krog Iversen & Co A/S DK-5492 Vissenbjerg© er\Designs\Scan 1001\91001053.idw... -
Page 28: Montage De La Chambre De Combustion
Placer les pierres de fond avec le bord biaisé vers l’ar- MENSION: AREAL: Krog Iversen & Co A/S rière et vers le bas DK-5492 Vissenbjerg© C:\Working Folder\Designs\Scan 1005\91005019.idw Mettre en place le doublage arrière Installer l'habillage latéral gauche Montering af bundsten Scan 1005 9100 Montering af kævlefang... - Page 29 VÆGT: MATERIALE: VÆGT: ENSION: AREAL: DIMENSION: AREAL: Krog Iversen & Co A/S Krog Iversen & Co A/S DK-5492 Vissenbjerg© DK-5492 Vissenbjerg© C:\Working Folder\Designs\Scan 1005\91005025.idw C:\Working Folder\Designs\Scan 1005\91005026.idw STI: Montering af nederste røgvenderplade Scan 1005 91005024 NAVN: EMNE: TG.NR: 21-03-2018 MATERIALE: VÆGT:...
-
Page 30: Ajustement De La Porte
8 mm. La vis d'ajustement se situe sur le haut de la charnière, comme illustré ci-dessous. Justering af låge Scan 1005 91005032 NAVN: EMNE: TG.NR: 22-05-2018 DATO: SIGN: MATERIALE: VÆGT: DIMENSION: AREAL: Krog Iversen & Co A/S Justering af låge 1005 91005032 EMNE: TG.NR: DK-5492 Vissenbjerg© C:\Working Folder\Designs\Scan 1005\91005032.idw STI: 22-05-2018 VÆGT: DATO: SIGN:... -
Page 31: Notice D'utilisation
Technique CB Air primaire 0%-100% 0%-100% Tertiærkasse, luftindikator Scan 1005 91005014 NAVN: EMNE: TG.NR: 19-03-2018 MATERIALE: VÆGT: DATO: SIGN: Air primaire Air secondaire DIMENSION: AREAL: Krog Iversen & Co A/S DK-5492 Vissenbjerg© C:\Working Folder\Designs\Scan 1005\91005014.idw STI:... -
Page 32: Conseils De Chauffage
ALLUMAGE Nous recommandons d'utiliser des sachets d'allumage ou des produits similaires en vente chez le revendeur Scan. L'utilisation de ces produits permet d'allumer le bois plus vite et d'obtenir une combustion plus propre. Vous pouvez consulter notre vidéo montrant la bonne méthode d'allumage sur www.scan.dk ou en acannant le QR-code. -
Page 33: Chauffage Continu
CHAUFFAGE CONTINU Il est important d'obtenir une température aussi élevée que possible dans le chambre de combustion. Cela permet d'exploiter au mieux le poêle et le combustible et d'obtenir une combustion propre. Ainsi est-il possible d'éviter le dépôt de suie sur les doublages du foyer et la vitre. -
Page 34: Fonction Du Conduit De Cheminée
FONCTION DU CONDUIT DE CHEMINÉE Le conduit de cheminée est le moteur du poêle et est déterminant pour son fonctionnement. Le tirage dans le conduit de cheminée créé une dépression dans le poêle. Cette dépression retire la fumée du poêle et aspire l'air à travers le registre d'air de combustion pour le processus de combustion. -
Page 35: Maniement Du Combustible
MANIEMENT DU COMBUSTIBLE CHOIX DE BOIS/COMBUSTIBLE Toutes les essences de bois peuvent être utilisées comme combustible. En général, les essences de bois durs sont les meilleures pour chauffer, par ex. le hêtre et le frêne qui brûlent de façon homogène en ne produisant que peu de cendres. D'autres essences telles que l'érable, le bouleau et le sapin sont de bonnes alternatives. -
Page 36: Entretien
Nettoyer le poêle en l'essuyant avec un chiffon sec non pelucheux. En cas d'endommagement de la peinture, une peinture de réparation en aérosol est disponible chez nos revendeurs Scan. Etant donné la possibilité de différences de nuance, il est recommandé de traiter une surface plus grande naturellement limitée. Le meilleur résultat est obtenu lorsque la purface est à... -
Page 37: Nettoyage De La Vitre
MATERIALE: VÆGT: DATO: SIGN: DIMENSION: AREAL: Krog Iversen & Co A/S DK-5492 Vissenbjerg© C:\Working Folder\Designs\Scan 1005\91005011.idw STI: MISE AU REBUT DES PIÈCES DU POÊLE Acier/fonte A remettre au recyclage Vitre A remettre avec les déchets céramiques Brændkammerforing, eksploderet Scan 1005... -
Page 38: Recherche De Pannes
RECHERCHE DE PANNES REFOULEMENT DE FUMEE ¬ Bois humide ¬ Mauvais tirage dans le conduit de cheminée ¬ La cheminée n'est pas bien dimensionnée pour le poêle ¬ Vérifier si le conduit de fumée/la cheminée est obstrué ¬ Dépression dans la pièce ¬... -
Page 39: Les Points Suivants Ne Sont Pas Couverts Par Le Droit De Reclamation/La Garantie
GARANTIE Tous les produits Scan de chauffage au bois sont fabriqués dans des matériaux de toute première qualité et soumis à un contrôle qualité sévère avant de quitter l'usine. Si malgré cela des défauts ou vices de fabrication apparaissent, nous accordons un droit de réclamation/une garantie de 5 ans. - Page 40 NOTES...
- Page 44 Numéro d'enregistrement du produit Rappelez ce numéro pour toute demande Edition: FR 91005500 SCAN A/S Glasvænget 3-9 DK-5492 Vissenbjerg www.scan.dk 29.08.2019...
