1. Fixez le collier de sortie (fi g. 3-1) qui est à l'intérieur du tiroir
à cendres sur la sortie à l'aide des clips de fi xation et des vis
contenues dans le pack de montage.
2. Vissez la barre de sécurité (fi g. 3-2) transversalement dans
le collier de sortie pour éviter tout dommage sur la chicane
et le défl ecteur supérieur lors du ramonage de la cheminée.
Montage d'une sortie du conduit de fumée
par l'arrière
Fig. 4
1

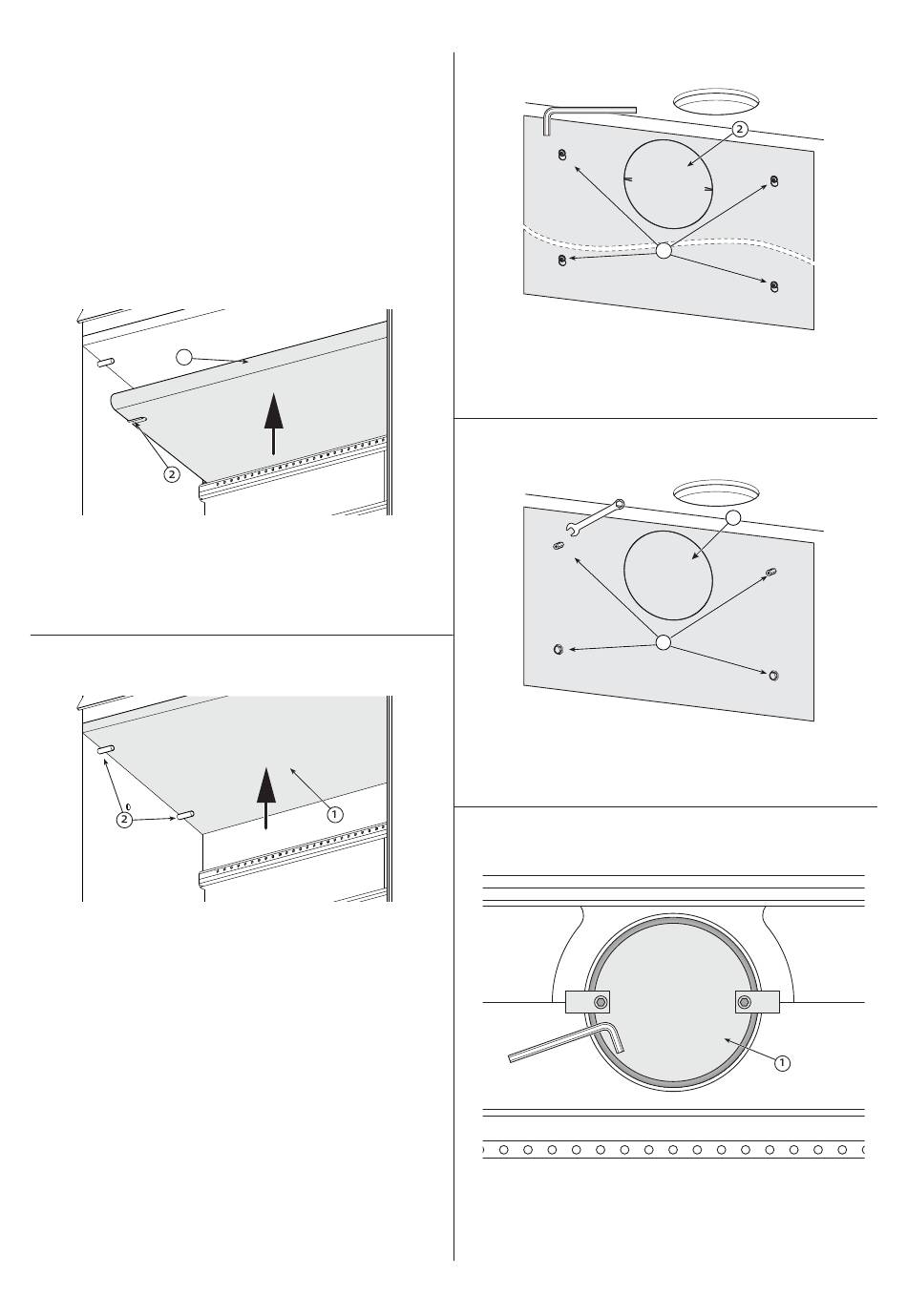

1. Soulevez délicatement la chicane (fi g. 4-1).
2. Retirez les plots (fi g. 4-2).
3. Dégagez la chicane.
Fig. 5
1. Soulevez délicatement le défl ecteur supérieur (fi g. 5-1).
2. Retirez les plots (fi g. 5-2).
3. Dégagez le défl ecteur supérieur.
44
Fig. 6
1. Dévissez le bouclier thermique arrière (fi g. 6-1).
2. Retirez la plaque défonçable (fi g. 6-2).
Fig. 7
1. Dévissez le bouclier thermique interne (fi g. 7-1).
2. Retirez la plaque défonçable (fi g. 7-2).
Fig. 8
1. Retirez le couvercle en fonte (fi g. 8-1) de l'intérieur du poêle.
2. Montez le couvercle en fonte dans le trou de sortie
supérieure.
1
2
1
