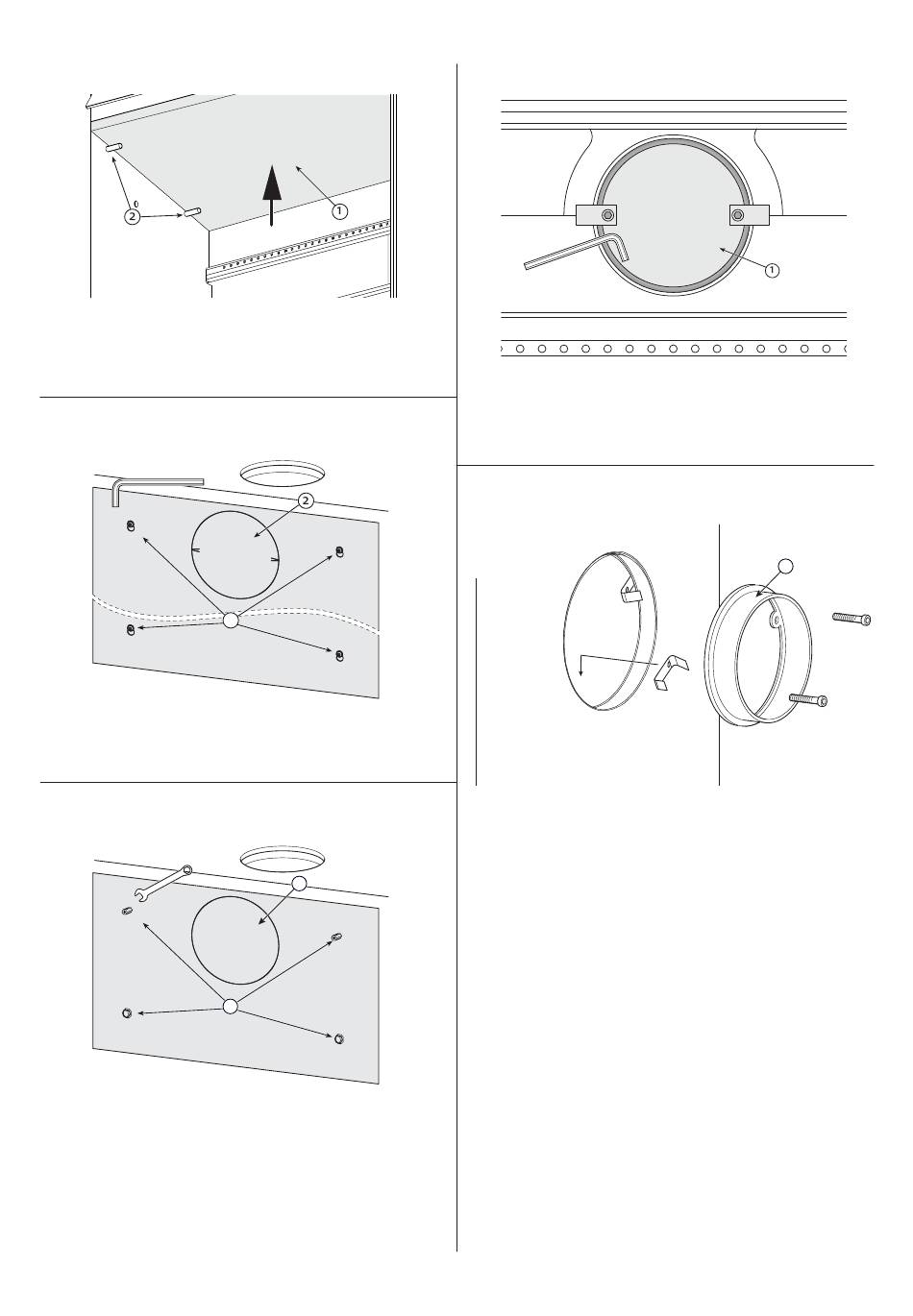

Fig. 5
1. Løft forsigtigt ledepladen (fi g. 5-1) op.
2. Fjern stifterne (fi g. 5-2).
3. Kant ledepladen ud.
Fig. 6
1. Skru den ydre skærmplade (fi g. 6-1) af.
2. Fjern udslagsåbningen (fi g. 6-2).
Fig. 7
1. Skru den indre skærmplade (fi g. 7-1) af.
2. Fjern udslagsåbningen (fi g. 7-2).
1
2
1
Fig. 8
1. Fjern støbejernsdækslet (fig. 8-1) fra indersiden af
brændkammeret.
2. Montér støbejernsdækslet i hullet til topudtaget.
Fig. 9
1. Montér den løse røgstuds (fi g. 9-1), som ligger i askeskuff en,
i udtaget med monteringsklemmerne og skruerne fra
servicepakken.
4.7 Greb
Hvis man ønsker at grebet skal sidde fast på døren, fi ndes der
en lang skrue (M5x20) i servicepakken i ovnen. Drejer man på
unbrakoskruen på lukketøjspalen, kan man justere grebets
lodrette stilling.
