DANSK
4.3 Skorsten og røgrør
• Brændeovnen kan tilknyttes skorsten og røgrør godkendt
til fastbrændselfyrede ildsteder med en røggastemperatur
som angivet i »2.0 Tekniske data».
• Skorstenstværsnittet skal minimum være det samme
som røgrørstværsnittet. Brug gerne »2.0 Tekniske data»
ved beregning af det rigtige skorstenstværsnit. OBS! Det
anbefales at skorstenen er mindst 3,5 m høj.
• Flere fastbrændselfyrede ildsteder kan tilknyttes samme
skorsten, hvis tværsnittet er tilstrækkeligt.
• Tilslutning til skorsten skal udføres i henhold til
skorstensleverandørens monteringsanvisninger.
• Før der laves hul i skorstenen, bør brændeovnen prøveopstilles
mhp. korrekt afmærkning af placering af brændeovn og hul
i skorstenen. Se fi g. 1 for minimumsmål.
• Sørg for, at røgrøret stiger hele vejen frem til skorstenen.
• Brug røgrørsbøjning med fejedør for at sikre fejemulighed.
Vær opmærksom på, at det er meget vigtigt, at tilslutninger
har en vis fl eksibilitet. Dette skal forhindre, at bevægelser i
installationen fører til revnedannelser.
NB! En korrekt og tæt tilslutning er meget vigtig for produktets
funktion.
Anbefalet skorstenstræk, se «2.0 Tekniske data». Ved for
højt træk kan man installere og betjene et røgrørsspjæld til
regulering af trækken.
4.4 Montering før installation
Produktet leveres færdigmonteret i to kolli.
Når du har pakket produktet ud, skal du kontrollere, at det
ikke har synlige skader, og at betjeningshåndtagene virker. Tag
servicepakken, som ligger i brændkammeret, ud.
VIGTIG! Et stykke med skumplast er plasseret mellem de 2
røgvendeplader for at beskytte disse under transport. Sørg for
at fj erne skumplasten før første fyring i ovnen.
4.5 Montering av fedtstenssider

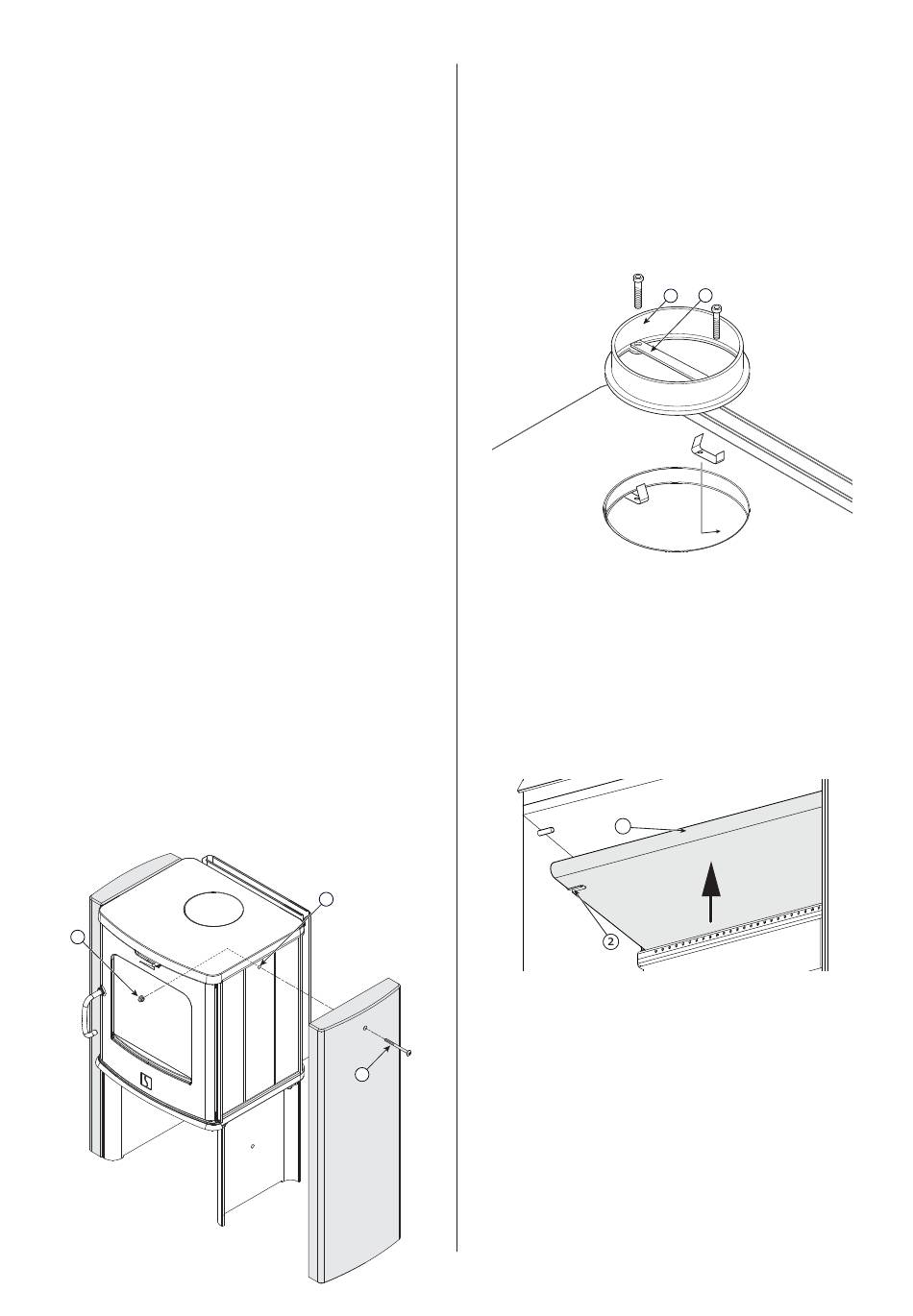

Fig. 2
2
16
1. Fastgør fedtstenssiderne med møtrikker (fi g. 2-1) og bolt
(fi g. 2-2).
4.6 Røgudtag
Produktet leveres klargjort fra fabrikken til topudtag.
Montering af røgudtag ved topudtag
Fig. 3
1. Montér den løse røgstuds (fi g. 3-1), som ligger i askeskuff en,
i udtaget med monteringsklemmerne og skruerne fra
servicepakken.
2. Skru stopperen (fi g. 3-2) fast på tværs i røgstudsen for at
forhindre, at ledeplade og røgvenderpladen slås i stykker ved
3. skorstensfejning.
Montering af røgstuds ved bagudtag
Fig. 4
1
1. Løft forsigtigt røgvenderpladen (fi g. 4-1) op.
2. Fjern stifterne (fi g. 4-2).
3. Kant røgvenderpladen ud.
2
2
1
1
