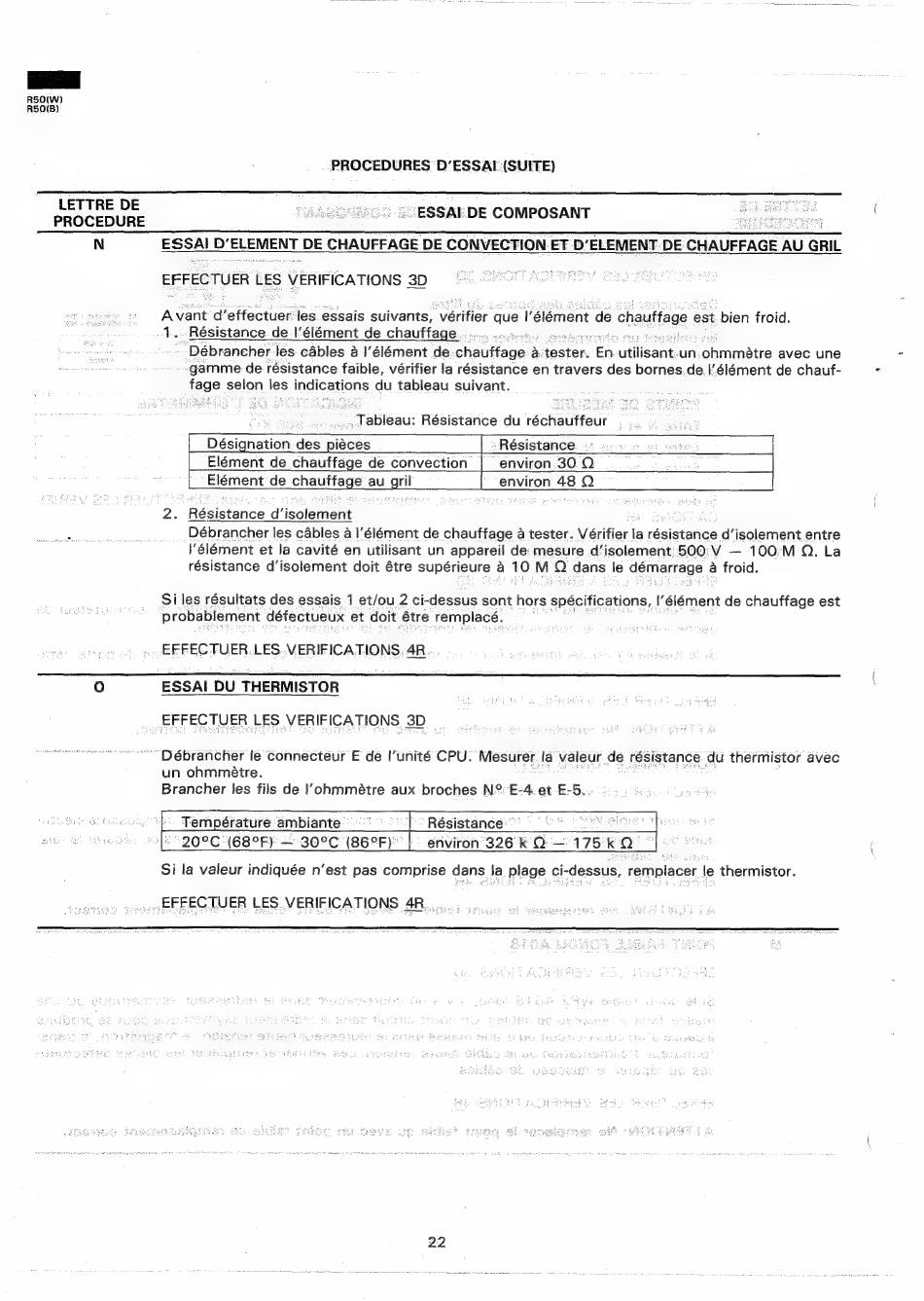

Sharp R-8R50W Manuel De Service page 24

R50(W)
R50(B8)
PROCEDURES D'ESSAI(SUITE)
LETTRE DE
PROCEDURE ~ESSAT DE COMPOSANT
N ESSAI | D' ELEMENT DE CHAUFFAGE DE CONVECTION.ET D'ELEMENT. DE CHAUFFAGE AU GRIL
EFFECTUER LES VERIFICATIONS 3D
Avant a Bien ee les essais suivants, veritier que iY dlgment 'de chautfage « eet ; bien froid.
1. Résistance de l'élément_de chauffage ' °
Sa ~ Débrancher. les cables a I'élément de Ehauiiooe A a tester. v EN auleane: un ronmimeds avec une
--gamme de résistance faible, vérifier la résistance en travers des bornes.de |'élément de chauf-
fage Sycel les indications du tableau suivant.
ae a 4 CS "Tableau: Résistance du echautiour' ae '
Désignation: des piéces "Résistance
Elément de chauffage de convection | environ.30.0
Elément de chauffage au aril environ 48 Q
2. Resistance d' isaloment
Débrancher les cables a l'élément de chauffage a tester. Vérifier la résistance -diisclenient entre
I'élément et la cavité en utilisant un appareil de: mesure d'isolement: 500:V — 100M Q. La
résistance d'isolement doit 6tre supérieure a 10 be Q dans le démarrage a froid.
Si les résultats des essais 1 et/ou 2 ci-dessus sont hors spécifications, iM élément de chauffage est
probablement defectueux et doit Stre remplace.
EFFECTUER.LES..VERIFICATIONS. 4R..,
O ESSAI DU THERMISTOR
__EFFECTUER LES VERIFICATIONS 3D
.EFFECTUER LES. VERIFICATIONS 4R.......
*"Débrancher lé Connecteur E dé l'unité CPU: Mesurer. fa valeur de résistance du thermistor avec
un ohmmeétre.
Brancher les fils de |'ohmmétre aux broches N° E-4. et E-5..:
Température ambiante : Résistance: "
20°C (68°F) — 30°C (86°F) environ 326 k QO — 175k Q
Si la valeur indiquée n'est pas comprise dans la plage ci- -dessus, remplacer le thermistor.
