Connexions de sortie à
impulsions

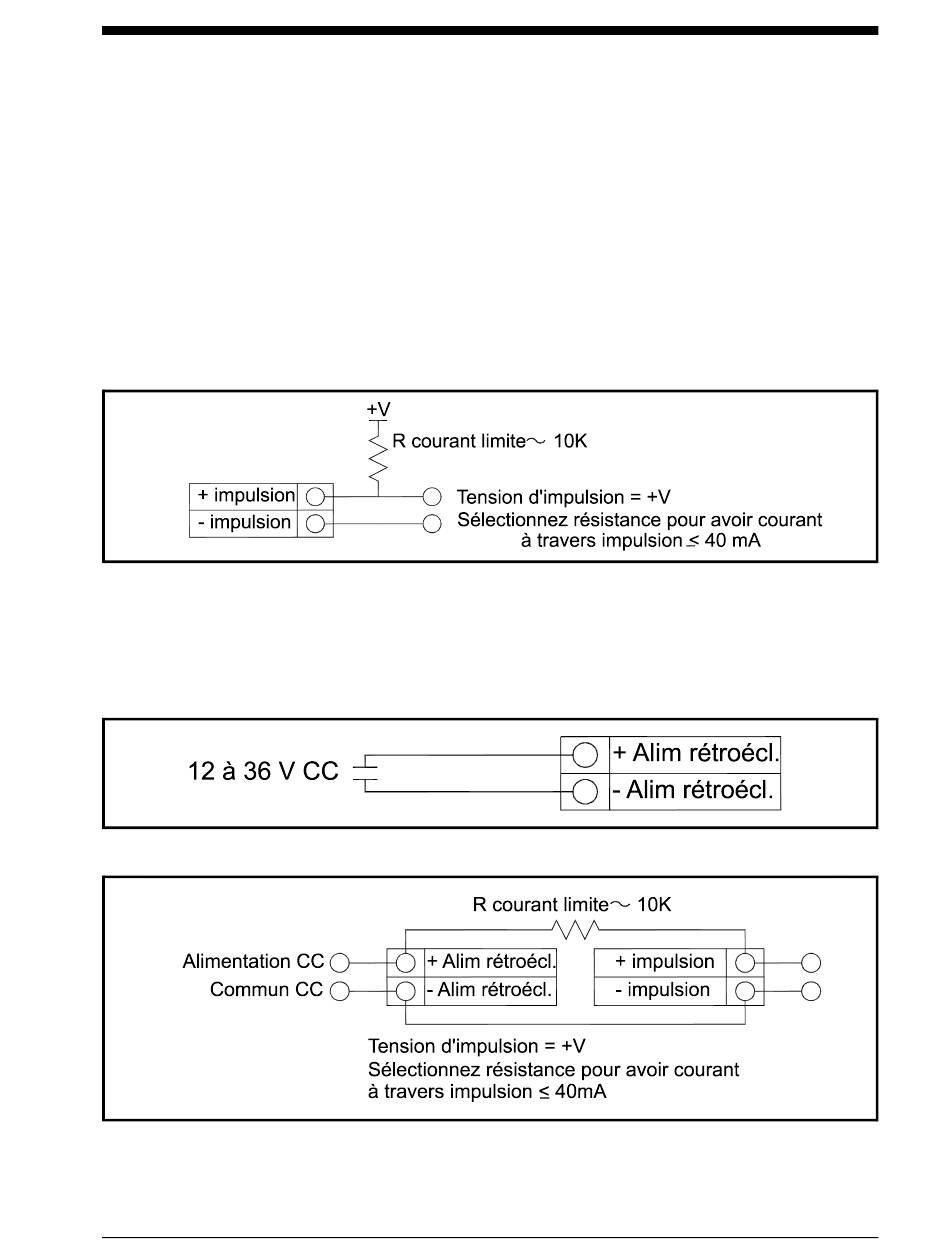

Figure 2-17 : Sortie à impulsions isolée avec alimentation externe
Connexion du
rétroéclairage en option
Figure 2-18 : Connexion du rétroéclairage alimenté par une alimentation 12 à 36 V CC
Figure 2-19 : Connexion du rétroéclairage alimenté par l'entrée de l'alimentation à impulsions
Installation
La sortie à impulsions est utilisée pour un compteur distant. Lorsque
le volume ou la masse prédéterminé (défini dans les réglages du
totalisateur, voir page 3-10) est passé devant le débitmètre, la sortie
transmet une impulsion carrée de 50 millisecondes.
La sortie à impulsions exige une alimentation séparée 5 à 36 V CC.
Le relais optique de la sortie à impulsions est un relais unipolaire de
travail. Ses valeurs nominales sont 200 volts/160 ohms. Cela signifie
qu'il possède une résistance interne nominale de 160 ohms, et que la
tension la plus élevée qu'il peut supporter à ses bornes de sortie est de
200 volts. Cependant, il existe des spécifications de courant et de
puissance qui doivent être observées. Le relais peut conduire un
courant atteignant 40 mA et peut dissiper jusqu'à 320 mW. La sortie
du relais est optiquement isolée du circuit électronique et de
l'alimentation du débitmètre.
Les modèles MV80 et MV82 ont une connexion prévue pour un
rétroéclairage en option. Le rétroéclairage est destiné à recevoir une
alimentation distincte de 12 à 36 V CC ou par l'entrée de
l'alimentation à impulsions. Les deux types d'alimentation sont
illustrés ci-dessous.
