Procédure d'insertion pour
les débitmètres avec outil
d'insertion à demeure
Installation

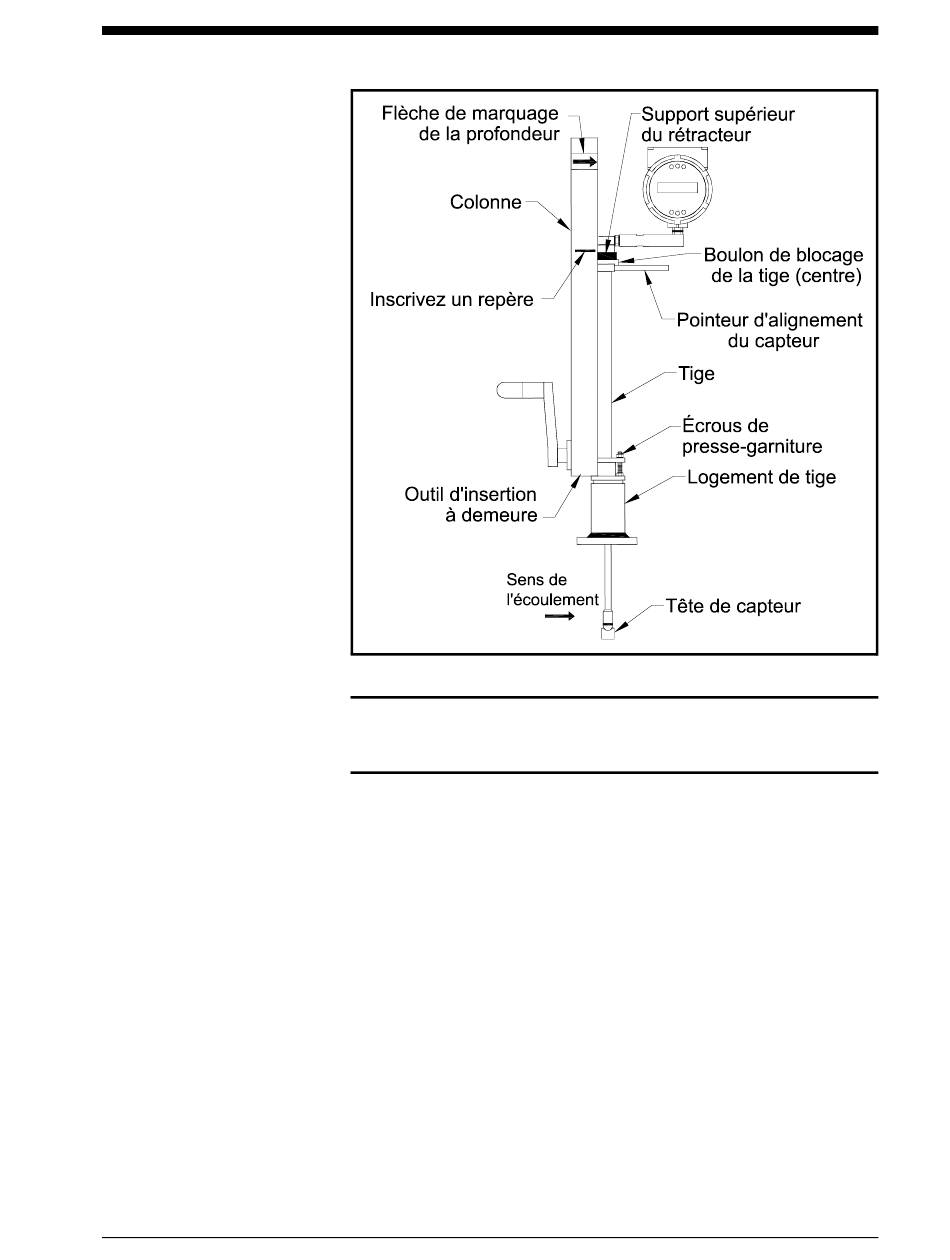

Figure 2-9 : Débitmètre avec outil d'insertion à demeure
Le pointeur d'alignement du capteur doit être dirigé vers
l'aval, dans le sens de l'écoulement.
1. Calculez la longueur d'insertion requise pour la sonde du capteur
(voir page 2-16). Mesurez la longueur à partir de la flèche
marquant la profondeur le long de la colonne et inscrivez un
repère à l'endroit de la profondeur d'insertion calculée.
2. Rentrez complètement le débitmètre jusqu'à ce que la tête de
capteur touche le bas du logement de tige. Raccordez le
débitmètre à la vanne d'isolement à passage intégral de 2 pouces
(le cas échéant). Sur un modèle NPT, utilisez du ruban PTFE ou
du mastic d'étanchéité pour conduite, afin d'améliorer l'étanchéité
et éviter tout grippage.
3. Desserrez les deux écrous de presse-garniture sur le logement de
tige du débitmètre. Desserrez le boulon de blocage de la tige, à
côté du pointeur d'alignement du capteur. Alignez la tête de
capteur à l'aide du pointeur d'alignement de capteur. Réglez la
position du pointeur d'alignement de manière à ce qu'il soit
parallèle à la conduite et dirigé vers l'aval. Serrez le boulon de
blocage de la tige pour fixer le capteur en place.
Attention !
Mai 2008
2-17
