Installation
Installez le débitmètre en ligne de la série MV80 entre deux brides de
tuyauterie conventionnelles, comme illustré aux Figure 2-3, page 2-4
et Figure 2-4, page 2-6. Le Tableau 2-1 ci-dessous donne les
longueurs de goujon minimales recommandées pour diverses tailles
de corps de débitmètre à disque et pour différentes valeurs nominales
de bride.
Le diamètre interne du débitmètre est égal au DI nominal de la
conduite de même taille indiqué dans la classification Schedule 80.
Par exemple, un débitmètre de 2" a un DI de 1,939"
(2" dans Schedule 80). N'installez pas le débitmètre dans une
conduite dont le diamètre interne est inférieur à celui du
débitmètre. Pour les conduites de classification Schedule 160 ou
plus, il faut un débitmètre spécial. Consultez l'usine avant d'acheter le
débitmètre.
Le client devra fournir les joints dans le cas des débitmètres de la
série MV80. Lors de la sélection du matériau de joint, assurez-vous
que celui-ci est compatible avec le fluide process et les pressions
nominales de l'installation en question. Vérifiez que le diamètre
interne du joint est supérieur à celui du débitmètre et à celui de la
tuyauterie adjacente. Si une partie du joint déborde dans l'écoulement
du fluide, celui-ci sera perturbé et provoquera des mesures
imprécises.

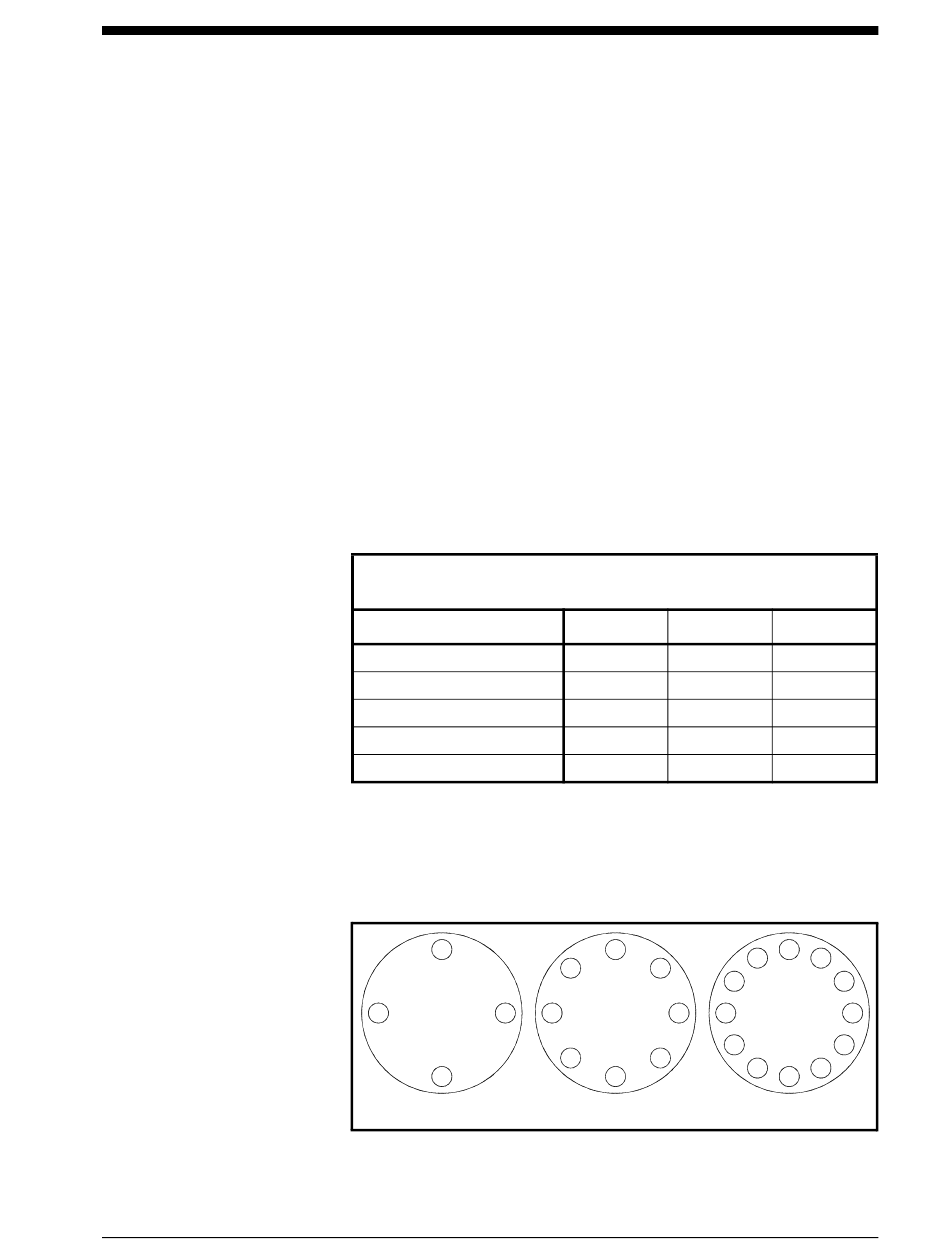

Tableau 2-1: Spécifications du boulonnage de bride
Longueur des goujons pour chaque dimension nominale de bride (en
Diamètre de conduite
1 pouce
1,5 pouce
2 pouces
3 pouces
4 pouces
La charge de boulonnage requise pour réaliser l'étanchéité du joint est
subordonnée à plusieurs facteurs qui dépendent de l'application
concernée ; le couple requis pour chaque application risque donc
d'être différent. Pour les normes de serrage des boulons, consultez les
consignes Pressure Vessel Code de l'ASME.
