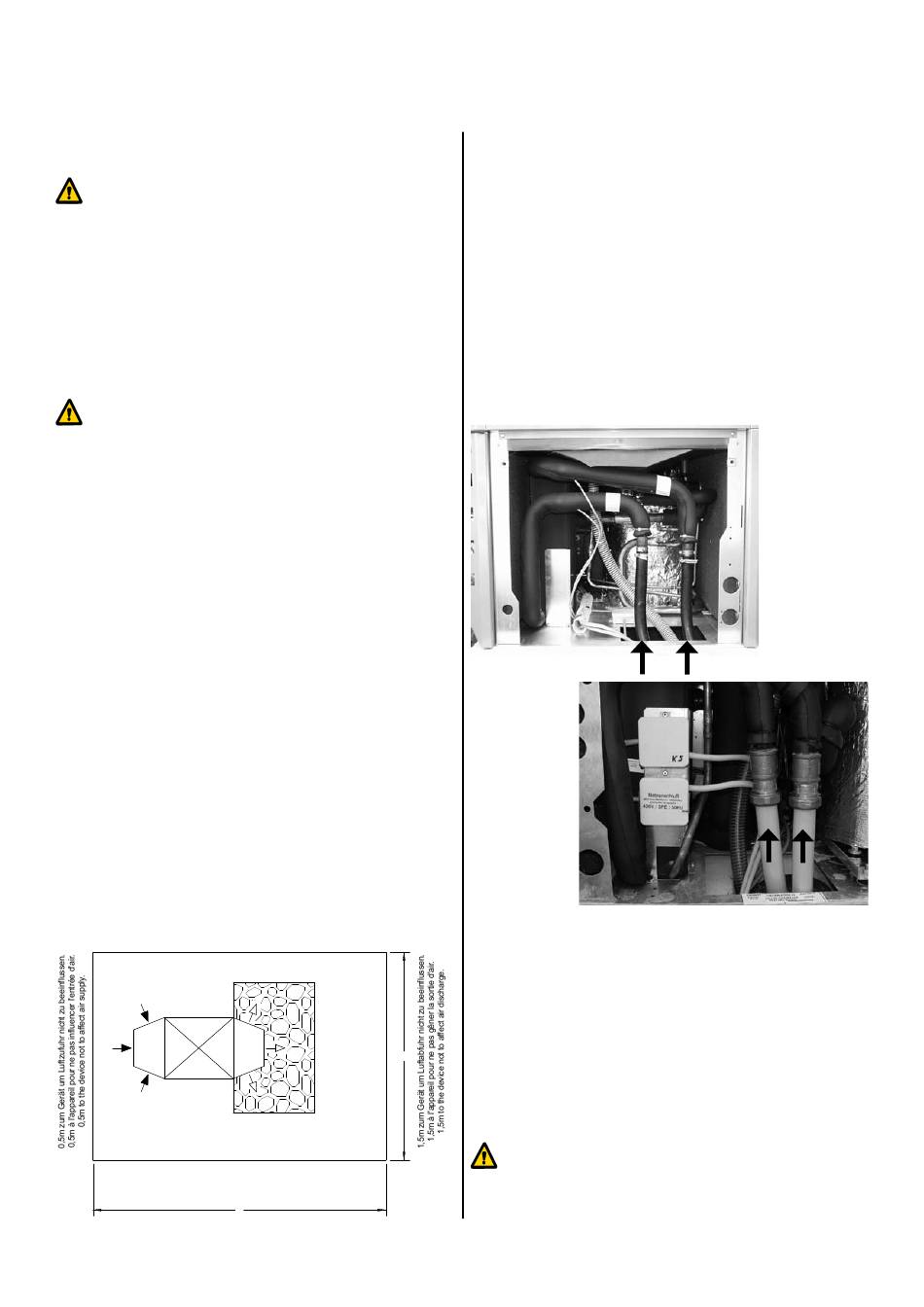

implantation
l'appareil sera implanté en fonction des consi-
gnes d'implantation et des écarts minimaux en
annexe à la présente notice.
La pompe à chaleur sera installée sur un sol de portance
suffisante, ferme et horizontal. Le cadre de base de la
pompe à chaleur doit s'appuyer intégralement sur le sol.
La fondation sera faite de matériaux satisfaisant à ces
spécifications (par exemple béton, dalles de voies de
circulation).
en fonction des conditions climatiques, il faut
s'attendre à la formation d'une couche de glace
au niveau de la sortie de l'air, où la température
de l'air est de ~ 5 K inférieure à la température
ambiante.
par conséquent, l'appareil sera implanté de telle
manière que la sortie de l'air ne donne pas sur
les voies de circulation.
Toute la zone de la sortie d'air en provenance de la pom-
pe à chaleur doit être perméable à l'eau.
L'accès au côté commande de la pompe à chaleur doit
être toujours libre. Respecter les écarts suivants sur toute
la périphérie de la pompe à chaleur :
830114F/170128
- Sous réserve de modifications techniques -
Montage / Raccord d'eau chaude
Raccord au système de chauffage
Laver intensément le système de chauffage avant de rac-
corder la pompe à chaleur afin que la pompe à chaleur
ne soit pas affectée par les saletés pouvant se trouver
sur le système de chauffage.
Le côté pompe à chaleur sera équipé de vannes d'arrêt
sur l'alimentation et le retour afin de pouvoir laver le con-
denseur.
La pompe à chaleur sera raccordée par un tuyau flexible
afin de prévenir la transmission des vibrations.
LW 150 MA,
LW 190 MA
et
LW 190 MA/X
Les tuyaux flexibles de raccord seront isolés par le
client, conformément à la réglementation sur les in-
stallations de chauffage.
(Les colliers de flexibles et les tuyaux flexibles sont dispo-
nibles avec le « kit d'installation ».)
Les conduites extérieures de l'eau chaude seront posées
conformément à la réglementation sur les installations de
chauffage, dans une zone protégée contre le gel.
pour prévenir la détérioration des tubes de
cuivre côté condenseur par torsion, le raccord
côté pompe à vide sera vissé avec une clé à
fourche.
iMplANTATioN
MoNTAGe
LW 100 MA,
LW 120 MA,
LW 120 MA/X,
et
LW 120 MA/SX
5
