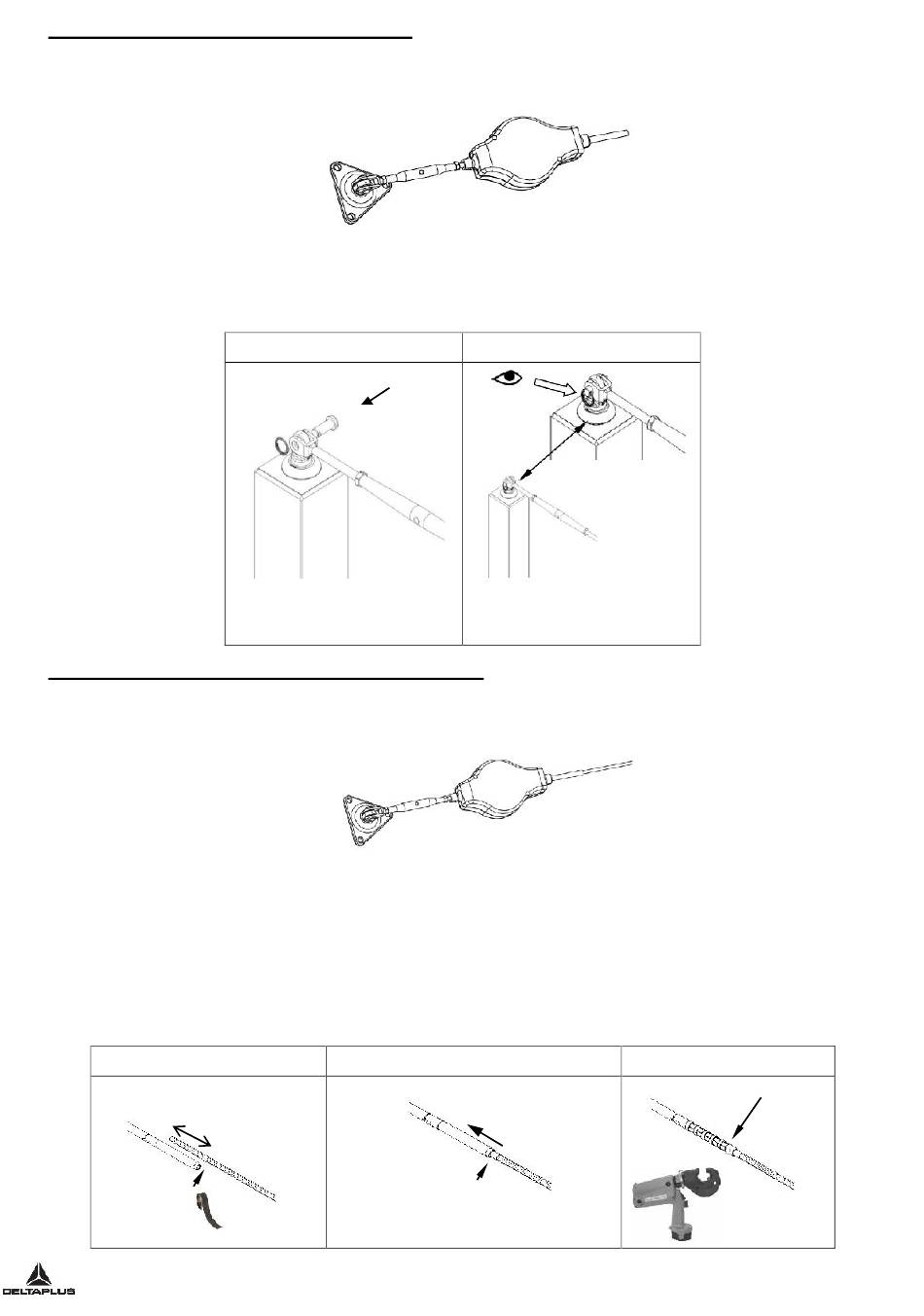

3/ assemblage de l'absorbeur d'énergie
-
Assembler l'absorbeur avec la première extrémité de votre ligne de vie.
-
Suivez le procédé suivant :
o 1/séparer la goupille de l'absorbeur afin de chasser l'axe de maintient
o 2/placer l'absorbeur sur l'ancrage comme l'indique le schéma
o 3/replacer l'axe de fixation ainsi que la goupille de sécurité
4/ Sertissage de la premiere extremite du cable
-
Introduire le câble dans la partie à sertir de l'absorbeur. Un minimum de 80mm doit rentrer dans
l'absorbeur.
-
Suivre le procédé suivant en utilisant la machine à sertir adéquate :
o 1/Marquer la position du câble afin de vérifier la longueur introduite dans l'absorbeur
o 2/introduire de nouveau le câble jusqu'à la position idéal
o 3/Réaliser le sertissage en 5 points du câble avec l'absorbeur en utilisant la machine à sertir
LV528 fournis par Deltaplus. Se référer au instruction liée au LV528 avant de procéder au
sertissage (Attention : cette opération est irréversible et primordiale pour la sécurité de la
ligne de vie)
1
85 mm
B.P. 140 - ZAC de La Peyrolière
84405 APT CEDEX - FRANCE
1
SPIDERLINE III
-
INSTALLATION INSTRICTIONS
2
2
85 mm
UPDATE : 29.04.2015
3
x5
Page 5/9
