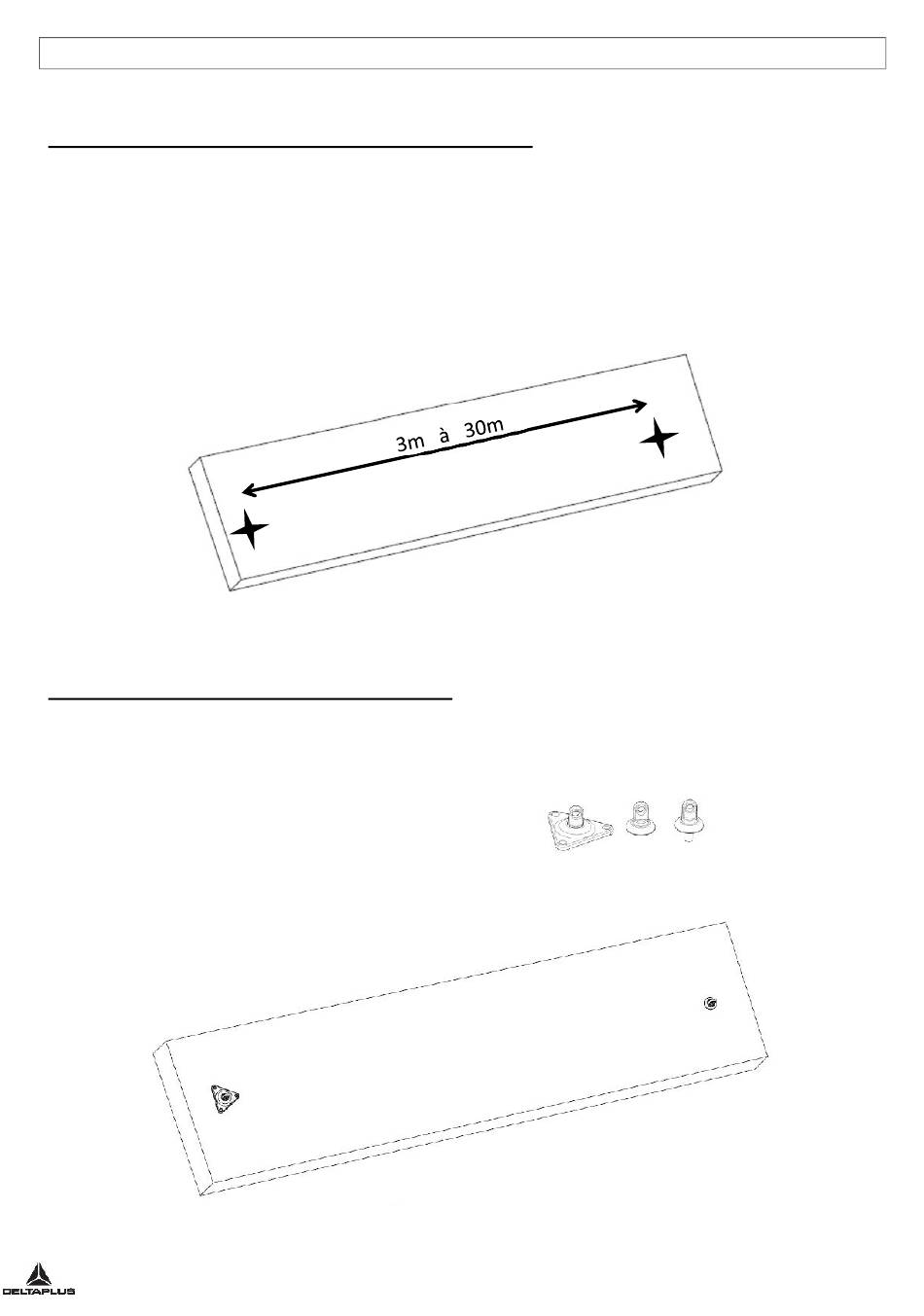

1/ Definir le positionnement de vos points d'ancrage
-
En accord avec les besoins du projet, placer la position de vos ancrages. Spiderline III permet de
réaliser des installations de 3m a 30m d'entraxe entre ancrages.
-
Vérifier la disposition avec le logiciel de calcul ou les abaques de Spiderline 3. La compatibilité de
votre structure doit être vérifier en fonction des efforts susceptibles d'être transmis. Un coefficient
de sécurité de 2 doit être considérer afin de garantir la sécurité de la ligne et de votre structure. Le
tirant d'air disponible en fonction de la déflection potentielle du câble doit être vérifier pour les
zone de chutes possibles.
2/ Choisir et fixer vos ancrages d'extrémités
-
Une fois la position definie et la configuration d'installation verifiee, installer vos ancrages sur votre
structure.
-
Vous devez choisir entre les 3 solutions disponible :
o LV504 : ancrage 3 trous avec fixation M12
o LV505 : ancrage 1 trou avec fixation M16
o LV506 : ancrage avec tige fileté intégré M16
-
En utilisant les éléments de fixation adéquate (écrou, vis, ...) réaliser l'assemblage avec les couples
de serrage correspondant.
B.P. 140 - ZAC de La Peyrolière
84405 APT CEDEX - FRANCE
PROCESSUS D'INSTALLATION :
SPIDERLINE III
-
INSTALLATION INSTRICTIONS
UPDATE : 29.04.2015
Page 4/9
